ESP32 C3 슈퍼 미니 LCD

이 튜토리얼은 ESP32 C3 슈퍼 미니 보드와 함께 LCD I2C 디스플레이를 사용하는 방법을 보여줍니다. 텍스트, 특수 문자를 표시하고 이 인기 있는 LCD 모듈로 대화형 프로젝트를 만드는 방법을 배우세요.

이 튜토리얼에서 배울 내용:

LCD I2C가 무엇이고 ESP32 C3 슈퍼 미니와 어떻게 작동하는지
LCD I2C 16x2 디스플레이를 ESP32 C3 슈퍼 미니에 배선하는 방법
LCD 화면에 텍스트를 표시하기 위해 코드를 작성하는 방법
특수 문자 및 기호를 표시하는 방법
일반적인 LCD I2C 문제에 대한 문제 해결 팁

필요한 하드웨어

1	×	ESP32 C3 슈퍼 미니	아마존
1	×	USB 케이블 Type-C	쿠팡 \| 아마존
1	×	LCD I2C 16x2	쿠팡 \| 아마존
1	×	(또는) LCD I2C 20x4	쿠팡 \| 아마존
1	×	브레드보드	쿠팡 \| 아마존
1	×	점퍼 와이어	쿠팡 \| 아마존
1	×	(선택 사항) DC 파워 잭	쿠팡 \| 아마존

공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

LCD I2C 16x2 정보

LCD I2C는 I2C 통신 프로토콜을 사용하여 배선을 단순화하고 ESP32 C3 슈퍼 미니의 GPIO 핀을 절약하는 액정 디스플레이 모듈입니다.

LCD I2C 16x2의 주요 기능:

16개 열 x 2개 행 문자 디스플레이
I2C 인터페이스 사용(데이터에 필요한 2개 핀만)
더 나은 가시성을 위한 기본 제공 백라이트
5V 전원 공급 장치에서 작동
주소는 일반적으로 0x27 또는 0x3F(제조사에 따라 다름)
뒷면의 포텐셜미터를 통해 조정 가능한 명도
간단한 배선으로 인해 초보자에게 완벽

ESP32 프로젝트에 LCD I2C가 좋은 이유:

병렬 LCD 디스플레이에 비해 GPIO 핀 절약
단 4개의 와이어로 쉽게 연결 가능
빠른 프로그래밍을 위한 대규모 라이브러리 지원
저렴하고 널리 사용 가능
텍스트, 숫자 및 사용자 정의 문자 표시 가능

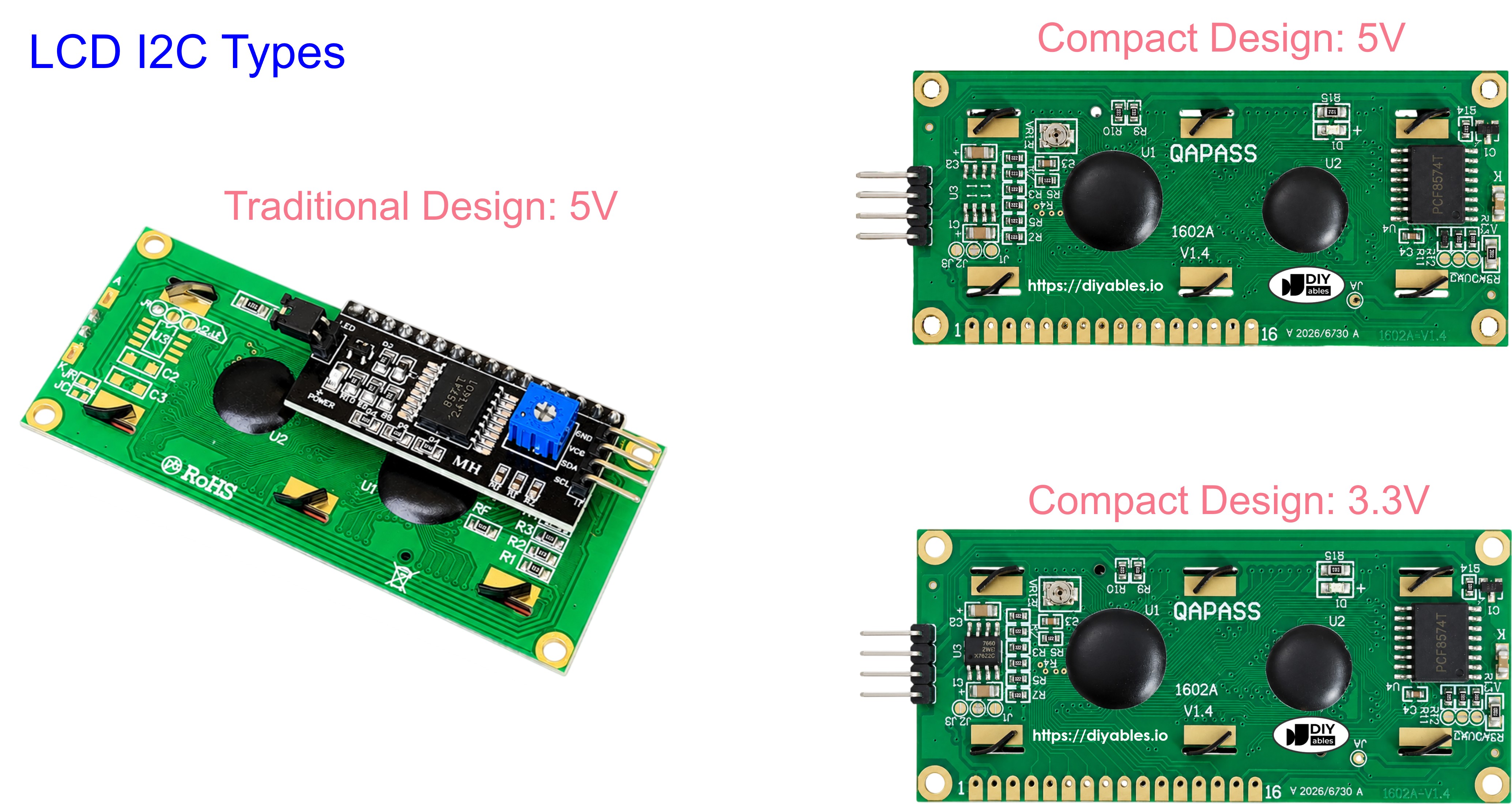

LCD I2C 핀아웃

LCD I2C 모듈에는 간단한 연결을 위한 4개의 핀이 있습니다:

VCC: 전원 공급 장치 핀, 5V에 연결
GND: 그라운드 핀, GND(0V)에 연결
SCL: 통신용 I2C 클록 신호 핀
SDA: 통신용 I2C 데이터 신호 핀

LCD 16x2 좌표

LCD I2C 16x2는 0부터 인덱싱된 2개 행과 16개 열이 있습니다.

LCD 좌표 이해:

열은 0~15로 번호 매김(총 16개)
행은 0~1로 번호 매김(총 2개)
첫 번째 위치는(0, 0) - 왼쪽 위 모서리
마지막 위치는(15, 1) - 오른쪽 아래 모서리
SetCursor(열, 행)을 사용하여 텍스트 배치

ESP32 C3 슈퍼 미니와 LCD I2C 간의 배선도

I2C 핀을 사용하여 LCD I2C 디스플레이를 ESP32 C3 슈퍼 미니에 연결합니다.

사용 가능한 두 가지 전원 옵션:

옵션 1: USB를 통해 ESP32 C3 슈퍼 미니에 전원 공급(LCD는 VBUS에서 전원)
옵션 2: Vin 핀을 통해 외부 전원 공급 장치로 ESP32 C3 슈퍼 미니에 전원 공급

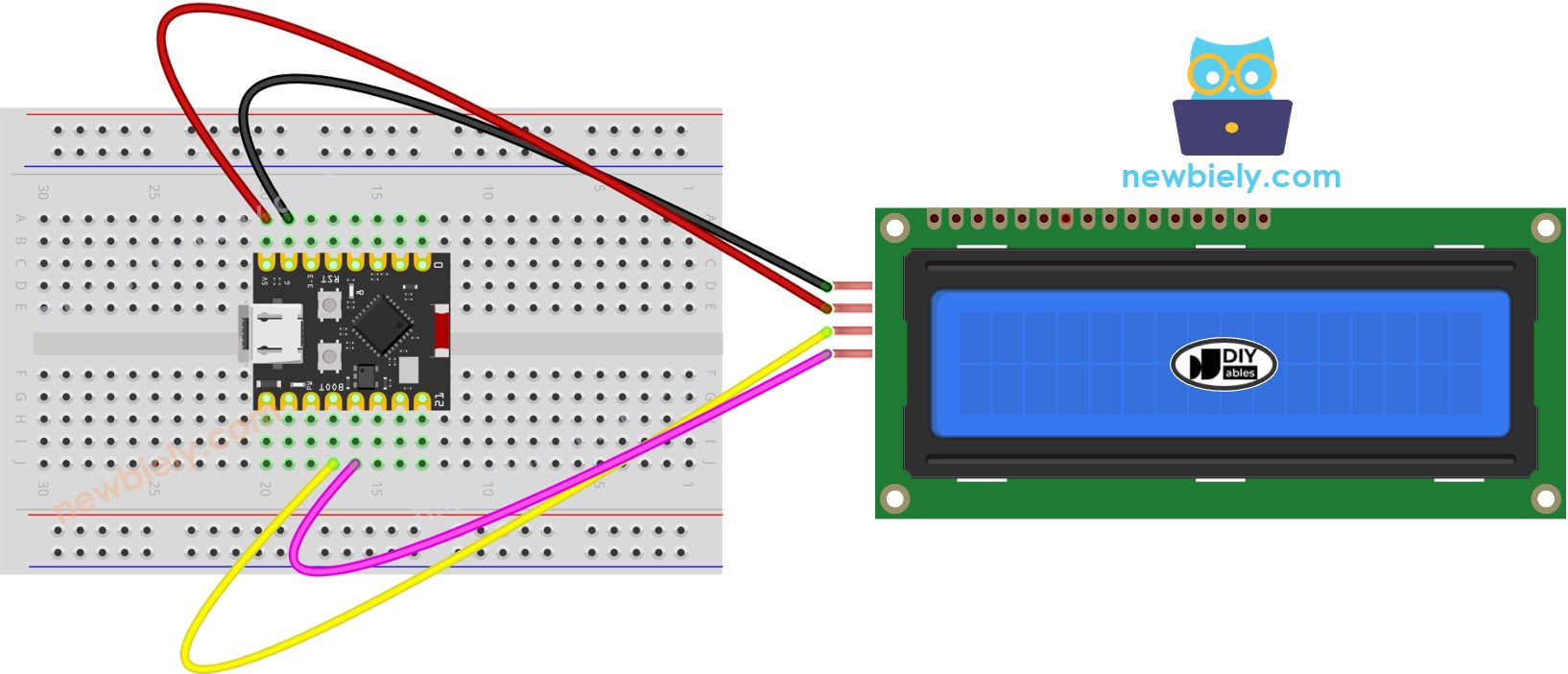

USB를 통해 전원 공급할 때 배선도:

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

LCD I2C 핀	ESP32 C3 슈퍼 미니 핀
VCC	VBUS(5V)
GND	GND
SCL	GPIO8(I2C 클록)
SDA	GPIO10(I2C 데이터)

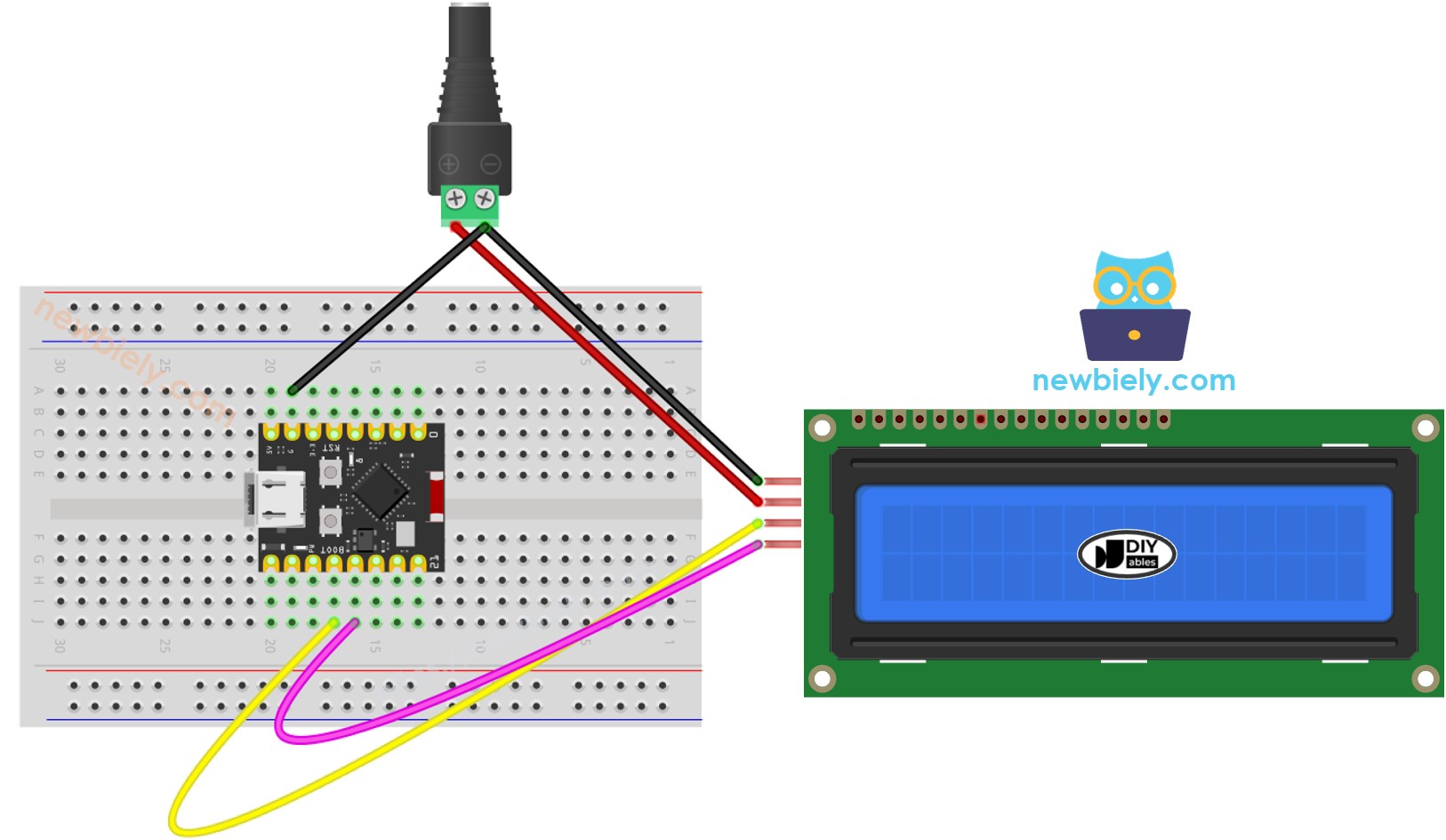

Vin 핀을 통해 전원 공급할 때 배선도:

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

LCD I2C 핀	ESP32 C3 슈퍼 미니 핀
VCC	외부 5V 전원 공급 장치
GND	GND(ESP32와 공유)
SCL	GPIO8(I2C 클록)
SDA	GPIO10(I2C 데이터)

※ 주의:

ESP32 C3 슈퍼 미니를 USB 포트를 통해 전원 공급할 때 ESP32 C3 슈퍼 미니의 VBUS 핀을 사용하여 LCD 디스플레이에 전원을 공급할 수 있으므로 외부 전원이 필요하지 않습니다. 그러나 VBUS 핀에서 제공하는 전력이 LCD 디스플레이의 적절한 작동에 불충분할 수 있다는 점을 주목하는 것이 중요합니다.

ESP32 C3 슈퍼 미니를 사용한 LCD I2C 프로그래밍

ESP32 C3 슈퍼 미니를 LCD I2C 디스플레이로 제어하기 위해 이러한 단계를 따르세요:

DIYables LCD I2C 라이브러리 포함:

#include <DIYables_LCD_I2C.h>

DIYables_LCD_I2C 객체 선언:

DIYables_LCD_I2C lcd_i2c(0x27, 16, 2); // I2C 주소 0x27, 16개 열 및 2개 행

setup()에서 LCD 초기화:

lcd_i2c.init(); lcd_i2c.backlight();

커서를 원하는 위치로 이동:

lcd_i2c.setCursor(column_index, row_index);

LCD에 텍스트 인쇄:

lcd_i2c.print("Hello ESP32!");

디스플레이 지우기:

lcd_i2c.clear();

※ 주의:

LCD I2C 주소는 제조사에 따라 다를 수 있습니다. 코드에서 DIYables 제조사가 지정한 0x27 주소를 사용했습니다. LCD가 작동하지 않으면 코드에서 0x3F 주소를 대신 시도해 보세요.

ESP32 C3 슈퍼 미니 코드

LCD I2C 16x2 디스플레이에 텍스트를 표시하는 완전한 예제를 다음과 같습니다:

이 코드가 하는 것:

LCD I2C 디스플레이를 백라이트로 초기화
2초 동안 "Hello"와 "newbiely.com" 표시
화면을 지우고 "DIYables"와 "www.diyables.io" 표시
패턴을 계속 반복
커서 배치 및 텍스트 인쇄 시연

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd_i2c(0x27, 16, 2); // I2C 주소 0x27, 16개 열 및 2개 행 void setup() { lcd_i2c.init(); // LCD I2C 디스플레이 초기화 lcd_i2c.backlight(); } void loop() { lcd_i2c.clear(); // 디스플레이 지우기 lcd_i2c.setCursor(0, 0); // 커서를(0, 0)으로 이동 lcd_i2c.print("Hello"); //(0, 0)에서 메시지 인쇄 lcd_i2c.setCursor(2, 1); // 커서를(2, 1)으로 이동 lcd_i2c.print("newbiely.com"); //(2, 1)에서 메시지 인쇄 delay(2000); // 위를 2초 동안 표시 lcd_i2c.clear(); // 디스플레이 지우기 lcd_i2c.setCursor(3, 0); // 커서를(3, 0)으로 이동 lcd_i2c.print("DIYables"); //(3, 0)에서 메시지 인쇄 lcd_i2c.setCursor(0, 1); // 커서를(0, 1)으로 이동 lcd_i2c.print("www.diyables.io"); //(0, 1)에서 메시지 인쇄 delay(2000); // 위를 2초 동안 표시 }

빠른 단계

ESP32 C3 미니를 처음 사용하시나요? 먼저 ESP32 C3 슈퍼 미니 - 시작하기 튜토리얼을 완료하여 개발 환경을 설정하세요.
Arduino IDE 설정: ESP32 C3 슈퍼 미니를 처음 사용하는 경우 Arduino IDE에서 ESP32 C3 슈퍼 미니용 환경을 설정하는 방법 튜토리얼을 참조하세요
라이브러리 관리자 열기: Arduino IDE의 왼쪽 탐색 모음에서 라이브러리 관리자 아이콘을 클릭
라이브러리 검색: 검색 상자에 "DIYables LCD I2C" 입력
라이브러리 설치: DIYables_LCD_I2C 라이브러리를 찾고 설치 버튼을 클릭

코드 복사: 위의 코드를 복사하여 Arduino IDE에 붙여넣기
보드 연결: USB Type-C 케이블을 사용하여 ESP32 C3 슈퍼 미니를 컴퓨터에 연결
보드 및 포트 선택: Arduino IDE에서 올바른 보드 및 COM 포트 선택
코드 업로드: 업로드 버튼을 클릭하여 코드를 컴파일하고 ESP32 C3 슈퍼 미니에 업로드
결과 보기: LCD 화면에서 텍스트 표시 보기
실험: 텍스트, 커서 위치 및 지연 시간을 수정하여 디스플레이 사용자 지정 시도
전문가 팁: LCD 모듈의 뒷면에 있는 포텐셜미터를 조정하여 텍스트 명도가 너무 밝거나 어두운 경우 조정

LCD로 더 많은 작업 하기

사용자 정의 문자

LCD I2C 디스플레이에서 emoticon, 도 기호 또는 기타 특수 문자를 표시하고 싶으신가요?

사용자 정의 문자 만들기:

LCD I2C는 최대 8개의 사용자 정의 문자 지원
각 문자는 5x8 픽셀
바이트 배열을 사용하여 문자 정의
아이콘, 기호 및 단순 그래픽에 적합
자세한 지침은 LCD에 특수 문자를 표시하는 방법 참조

일반적인 사용자 정의 문자 용도:

온도 도 기호(°)
시각적 피드백을 위한 하트 아이콘
배터리 레벨 표시기
사용자 정의 진행률 표시
Emoticon 및 얼굴
