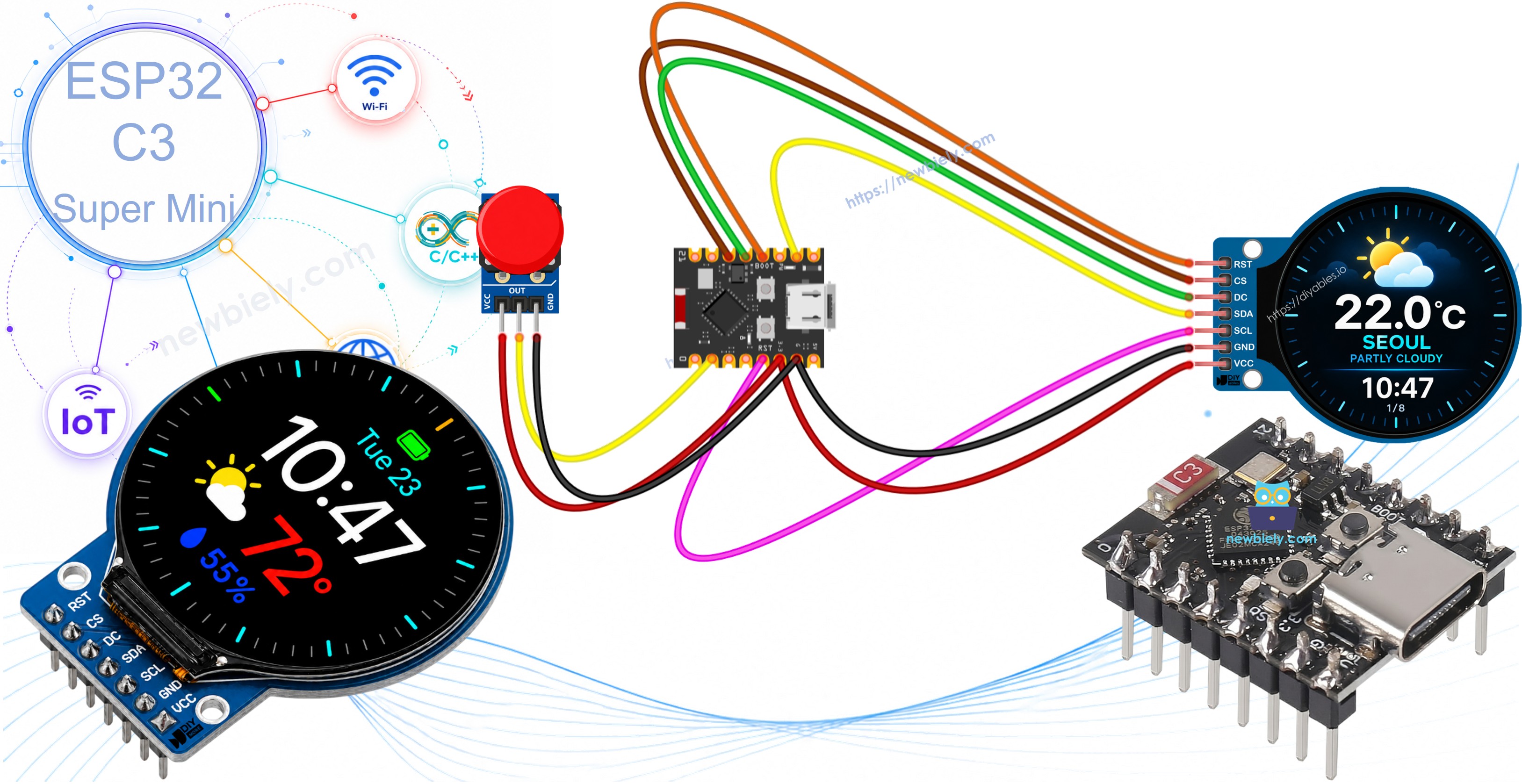

ESP32 C3 Super Mini 스마트 기상 관측소
ESP32 C3 Super Mini와 원형 TFT 디스플레이를 사용하여 주머니 크기의 기상 관측소를 만들어 보세요. 보드가 인터넷에서 실제 날씨 데이터를 가져오므로 온도 센서가 필요 없습니다.
이 튜토리얼에서 배울 내용:
- 1.28인치 원형 GC9A01 TFT 디스플레이를 ESP32 C3 Super Mini에 배선하는 방법
- HTTPS를 통해 무료 Open-Meteo 날씨 API를 호출하는 방법
- ArduinoJson 라이브러리를 사용하여 JSON 응답을 읽는 방법
- 240x240 원형 화면에 8개의 날씨 페이지를 그리는 방법
- 하나의 버튼으로 세 가지 다른 동작을 수행하는 방법
필요한 하드웨어
| 1 | × | ESP32 C3 Super Mini | 아마존 | |
| 1 | × | USB 케이블 타입-A to 타입-C (USB-A PC용) | 쿠팡 | 아마존 | |
| 1 | × | USB 케이블 타입-C to 타입-C (USB-C PC용) | 아마존 | |
| 1 | × | 1.28 Inch Round Circular TFT LCD Display Module | 쿠팡 | 아마존 | |
| 1 | × | Push Button | 쿠팡 | 아마존 | |
| 1 | × | Button Module (또는) | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 |
Pick either the push button or the button module. The wiring section covers both.
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
스마트 기상 관측소 정보
스마트 기상 관측소는 센서로 측정하는 대신 온라인 서비스에서 날씨 값을 읽어옵니다. ESP32 C3 Super Mini는 WiFi에 연결하고, HTTPS 요청을 한 번 보낸 다음, 받은 응답을 원형 화면에 그립니다.
주요 기능:
- 실시간 온도, 습도, 바람, 기압, 강수 확률
- 향후 12시간의 시간별 예보
- 최고 및 최저 기온이 포함된 3일 예보
- 홈 페이지의 NTP 시계
- 10분마다 자동 새로고침
- 하나의 푸시 버튼으로 제어되는 8개의 페이지
ESP32 C3 Super Mini가 이 프로젝트에 적합한 이유:
- 칩에 WiFi가 내장되어 있어 별도의 네트워크 모듈이 필요 없습니다
- 4MB 플래시에 전체 그래픽 인터페이스를 담을 수 있습니다
- 400KB SRAM으로 HTTPS와 JSON 파싱을 위한 공간이 충분합니다
- 작은 보드가 1.28인치 원형 디스플레이 뒤에 들어갑니다
- USB Type-C로 업로드와 전원 공급이 간단합니다
8개의 페이지
| 페이지 | 표시 내용 |
|---|---|
| HOME | 날씨 아이콘, 온도, 하늘 상태 설명, 시계 |
| TEMP | 온도와 체감 온도 |
| HUMIDITY | 습도 링과 정확한 백분율 |
| WIND | 풍속과 방향을 보여주는 나침반 |
| RAIN | 애니메이션 비 효과와 함께 강수 확률 |
| NEXT HOURS | 시간별 온도와 강수 확률 |
| FORECAST | 향후 3일간의 최고 및 최저 기온 |
| SYSTEM | WiFi 상태, 신호 강도, API 상태, 위치 |
Open-Meteo API 정보
Open-Meteo는 여기서 사용하는 날씨 서비스입니다. API 키도 회원가입도 필요 없어서 코드가 짧아집니다. 한 번의 요청으로 현재 날씨, 시간별 값, 일별 요약을 일반 JSON으로 반환합니다. timezone 파라미터는 서비스가 UTC 대신 현지 시간으로 응답하도록 지정합니다.
원형 TFT 디스플레이와 ESP32 C3 Super Mini 간 배선 다이어그램
디스플레이는 SPI 버스를 사용합니다. ESP32 C3 Super Mini에서 GPIO4는 클럭을, GPIO6는 데이터를 전달합니다. 버튼은 GPIO1에 연결되는데, 이 핀은 ESP32 C3에서 스트래핑 핀이 아닌 일반 입력 핀이므로 버튼이 부팅 과정을 방해하지 않습니다.
| TFT LCD 핀 | ESP32 C3 Super Mini | 설명 |
|---|---|---|
| VCC | 3.3V | 전원 공급 |
| GND | GND | 접지 |
| SCL | GPIO4 | SPI 클럭 (SCK) |
| SDA | GPIO6 | SPI MOSI |
| DC | GPIO9 | 데이터/명령 |
| CS | GPIO10 | 칩 선택 |
| RST | GPIO8 | 리셋 |
이 프로젝트에는 두 종류의 버튼을 사용할 수 있습니다. 가지고 있는 것을 선택하여 그림과 같이 배선하고, 코드에서 해당하는 줄을 설정하세요.

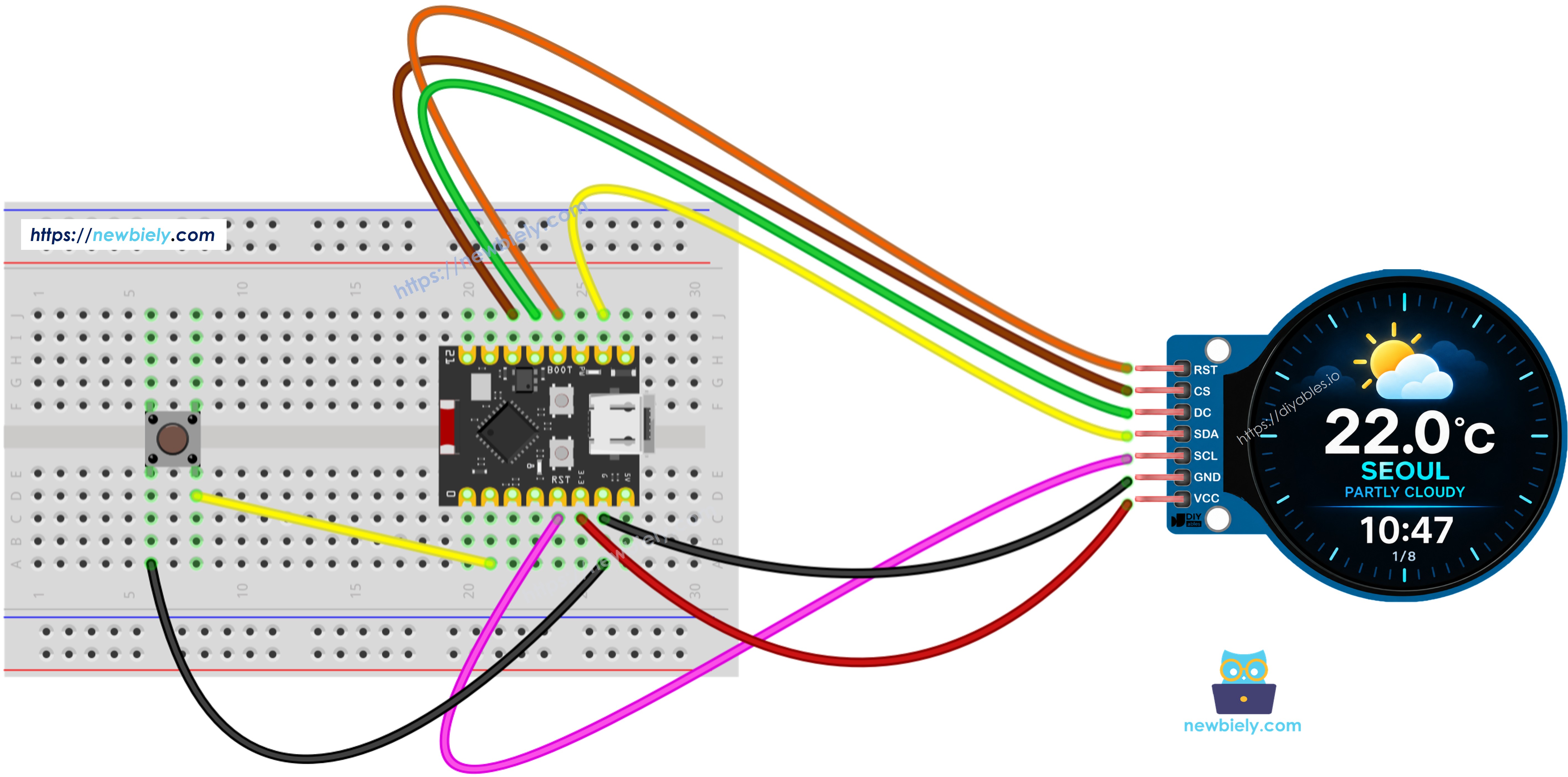

푸시 버튼 배선
일반 푸시 버튼은 핀이 두 개뿐입니다. 누르고 있는 동안 GPIO1을 접지에 단락시키며, 풀업은 ESP32 C3 칩 내부에서 제공합니다.
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
| 버튼 핀 | ESP32 C3 Super Mini | 설명 |
|---|---|---|
| Pin 1 | GPIO1 | 내부 풀업을 사용하는 버튼 입력 |
| Pin 2 | GND | 접지 |
이 배선에 맞는 코드:
ezButton button(PIN_BUTTON);

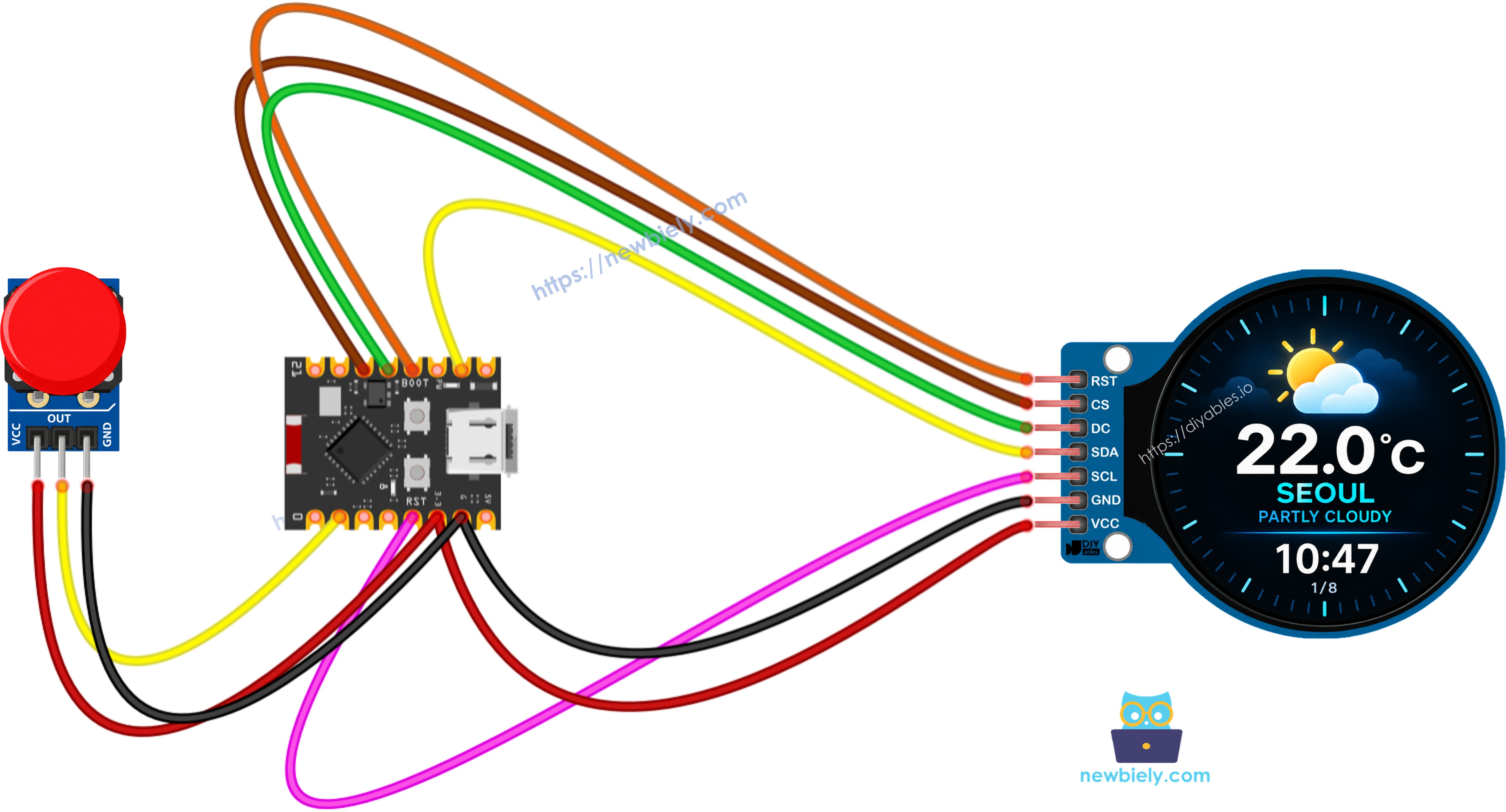

버튼 모듈 배선
버튼 모듈은 핀이 세 개이며 보드에 풀다운 저항이 납땜되어 있습니다. 3.3V와 접지가 필요하며, 누르면 OUT 핀이 GPIO1을 HIGH로 만듭니다.
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
| 버튼 모듈 핀 | ESP32 C3 Super Mini | 설명 |
|---|---|---|
| VCC | 3.3V | 전원 공급 |
| GND | GND | 접지 |
| OUT | GPIO1 | 신호, 평소에는 LOW, 누르면 HIGH |
이 배선에 맞는 코드: 모듈에 자체 저항이 있으므로 내부 풀업을 꺼야 합니다.
ezButton button(PIN_BUTTON, EXTERNAL_PULLDOWN);
중요: GC9A01 모듈의 전원은 3.3V 핀에서 공급하세요. ESP32 C3 Super Mini는 3.3V 보드이며, 데이터 핀이 3.3V인 상태에서 디스플레이에 5V를 공급하면 모듈의 수명이 짧아질 수 있습니다.
ESP32 C3 Super Mini 코드
다음 코드는 WiFi에 연결하고, 날씨를 다운로드하고, 원형 화면을 그립니다:
코드가 하는 일:
- WiFi 네트워크에 연결하고 안정적인 연결을 위해 무선 출력을 낮춥니다
- 홈 페이지에 실제 시간을 표시하도록 NTP로 시계를 동기화합니다
- HTTPS를 통해 Open-Meteo에서 날씨 데이터를 요청합니다
- ArduinoJson으로 JSON 응답을 파싱합니다
- 아이콘, 링, 나침반, 비 애니메이션으로 8개의 페이지를 그립니다
- 버튼을 읽고 누르고 있는 시간에 따라 동작을 선택합니다
- 10분마다 날씨를 자동으로 새로고침합니다
/*
* 이 ESP32 C3 Super Mini 코드는 newbiely.kr 에서 개발되었습니다
* 이 ESP32 C3 Super Mini 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/esp32-c3/esp32-c3-super-mini-smart-weather-station
*/
/*
============================================================
SMART WEATHER STATION
ESP32 C3 Super Mini + GC9A01 Round TFT + Push Button
Location:
Seoul, South Korea (change it in USER CONFIGURATION)
Weather API:
Open-Meteo (free, no API key needed)
------------------------------------------------------------
GC9A01 Round TFT -> ESP32 C3 Super Mini
VCC -> 3.3V
GND -> GND
SCL -> GPIO4 (SPI clock)
SDA -> GPIO6 (SPI MOSI)
RST -> GPIO8
DC -> GPIO9
CS -> GPIO10
Button
GPIO1 -> BUTTON -> GND
------------------------------------------------------------
BUTTON
Short press -> Next page
Long press -> Refresh weather
Very long press -> Back to home page
============================================================
*/
#include <WiFi.h>
#include <WiFiClientSecure.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>
#include <time.h>
#include <DIYables_TFT_Round.h>
#include <ezButton.h>
// ===== USER CONFIGURATION =====
#define WIFI_SSID "YOUR_WIFI_SSID"
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD"
#define LATITUDE 37.5665
#define LONGITUDE 126.9780
#define LOCATION_NAME "SEOUL"
// Time zone name for the API, URL-encoded.
// "/" must be written as "%2F".
#define TIMEZONE "Asia%2FSeoul"
// Offset from UTC in seconds, used by the NTP clock.
// Seoul is UTC+9, so 9 * 3600.
#define GMT_OFFSET_SEC (9 * 3600)
// Extra offset for summer time. Use 3600 where it applies.
#define DST_OFFSET_SEC 0
// ===== PIN CONFIGURATION =====
#define PIN_SCK 4
#define PIN_MOSI 6
#define PIN_BUTTON 1
#define PIN_RST 8
#define PIN_DC 9
#define PIN_CS 10
// ===== TIMING =====
const unsigned long API_UPDATE_INTERVAL = 10UL * 60UL * 1000UL;
const unsigned long WIFI_RETRY_INTERVAL = 10UL * 1000UL;
const unsigned long WIFI_CONNECT_TIMEOUT = 15UL * 1000UL;
const unsigned long BUTTON_DEBOUNCE = 40;
const unsigned long LONG_PRESS_TIME = 600;
const unsigned long VERY_LONG_PRESS_TIME = 2000;
const unsigned long RAIN_ANIMATION_INTERVAL = 90;
const unsigned long CLOCK_UPDATE_INTERVAL = 1000;
// ===== TFT =====
DIYables_TFT_GC9A01_Round tft(PIN_RST, PIN_DC, PIN_CS);
// ===== SCREEN =====
const int SCREEN_W = 240;
const int SCREEN_H = 240;
const int CENTER_X = 120;
const int CENTER_Y = 120;
// ===== COLORS =====
#define BLACK DIYables_TFT::colorRGB(0, 0, 0)
#define WHITE DIYables_TFT::colorRGB(255, 255, 255)
#define CYAN DIYables_TFT::colorRGB(0, 220, 255)
#define BLUE DIYables_TFT::colorRGB(40, 120, 255)
#define LIGHT_BLUE DIYables_TFT::colorRGB(90, 190, 255)
#define GREEN DIYables_TFT::colorRGB(60, 230, 130)
#define YELLOW DIYables_TFT::colorRGB(255, 210, 60)
#define ORANGE DIYables_TFT::colorRGB(255, 150, 40)
#define RED DIYables_TFT::colorRGB(255, 70, 70)
#define PURPLE DIYables_TFT::colorRGB(180, 100, 255)
#define GRAY DIYables_TFT::colorRGB(125, 125, 135)
#define DARK_GRAY DIYables_TFT::colorRGB(42, 42, 52)
#define DARK_BLUE DIYables_TFT::colorRGB(12, 18, 48)
// ===== PAGE =====
enum Page {
PAGE_HOME = 0,
PAGE_TEMP,
PAGE_HUMIDITY,
PAGE_WIND,
PAGE_RAIN,
PAGE_HOURLY,
PAGE_FORECAST,
PAGE_SYSTEM,
PAGE_COUNT
};
Page currentPage = PAGE_HOME;
// ===== WEATHER DATA =====
struct WeatherData {
bool valid = false;
float temperature = 0;
float humidity = 0;
float feelsLike = 0;
float windSpeed = 0;
float windDirection = 0;
float pressure = 0;
int weatherCode = 0;
bool isDay = true;
int currentRainChance = 0;
float uvIndex = 0;
String sunrise;
String sunset;
// NEXT HOURS
float hourlyTemp[12];
int hourlyRainChance[12];
int hourlyWeatherCode[12];
String hourlyTime[12];
// DAILY
String dailyDate[3];
float dailyTempMax[3];
float dailyTempMin[3];
int dailyRainChance[3];
int dailyWeatherCode[3];
float dailyUV[3];
};
WeatherData weather;
// ===== SYSTEM STATE =====
bool apiOnline = false;
bool wifiOnline = false;
bool screenDirty = true;
bool isFetching = false;
bool pendingRefresh = false;
unsigned long lastApiUpdate = 0;
unsigned long lastWifiRetry = 0;
unsigned long wifiConnectStart = 0;
unsigned long lastRainAnimation = 0;
unsigned long lastClockUpdate = 0;
bool wifiConnecting = false;
// ===== BUTTON =====
// ezButton handles the debouncing, so the sketch only has to
// measure how long the button was held down.
//
// The line below is for a BARE push button wired to GND. ezButton then
// uses the internal pull-up resistor of the board, and the pin reads LOW
// while the button is held down.
ezButton button(PIN_BUTTON);
// If you use a BUTTON MODULE instead, the module carries its own resistor
// on the board, so the internal one must not be used. Comment the line
// above and use this line instead:
// ezButton button(PIN_BUTTON, EXTERNAL_PULLDOWN);
unsigned long buttonPressStart = 0;
// ===== RAIN ANIMATION =====
const int RAIN_DROP_COUNT = 16;
int rainX[RAIN_DROP_COUNT];
int rainY[RAIN_DROP_COUNT];
bool rainInitialized = false;
const int RAIN_AREA_X = 30;
const int RAIN_AREA_Y = 125;
const int RAIN_AREA_W = 180;
const int RAIN_AREA_H = 78;
// ===== WEATHER DESCRIPTION =====
String weatherDescription(int code) {
switch (code) {
case 0:
return "CLEAR";
case 1:
return "MAINLY CLEAR";
case 2:
return "PARTLY CLOUDY";
case 3:
return "OVERCAST";
case 45:
case 48:
return "FOG";
case 51:
case 53:
case 55:
return "DRIZZLE";
case 56:
case 57:
return "FREEZING DRIZZLE";
case 61:
case 63:
case 65:
return "RAIN";
case 66:
case 67:
return "FREEZING RAIN";
case 71:
case 73:
case 75:
return "SNOW";
case 77:
return "SNOW GRAINS";
case 80:
case 81:
case 82:
return "SHOWERS";
case 85:
case 86:
return "SNOW SHOWERS";
case 95:
return "THUNDERSTORM";
case 96:
case 99:
return "STORM";
default:
return "UNKNOWN";
}
}
// ===== WEATHER COLOR =====
uint16_t weatherColor(int code) {
if (code == 0) return YELLOW;
if (code == 1 || code == 2) return CYAN;
if (code == 3) return GRAY;
if (code >= 51 && code <= 67) return BLUE;
if (code >= 80 && code <= 82) return LIGHT_BLUE;
if (code >= 95) return RED;
return WHITE;
}
// ===== WIND DIRECTION =====
String windDirectionText(float degrees) {
const char* directions[] = {
"N",
"NE",
"E",
"SE",
"S",
"SW",
"W",
"NW"
};
int index = (int)((degrees + 22.5) / 45.0);
index %= 8;
return directions[index];
}
// ===== CENTER TEXT =====
void drawCenteredText(String text, int y, int size, uint16_t color) {
tft.setTextSize(size);
tft.setTextColor(color);
int width = text.length() * 6 * size;
int x = CENTER_X - width / 2;
if (x < 0) x = 0;
tft.setCursor(x, y);
tft.print(text);
}
// ===== HEADER =====
void drawHeader(String title, uint16_t color) {
// Safe radius from screen center (slightly less than the
// physical 120px radius, to keep a small margin from the
// round bezel).
const float SAFE_RADIUS = 116.0;
int size = 2;
int width = title.length() * 6 * size;
int half = width / 2;
int y;
if (half >= SAFE_RADIUS) {
// Too wide even at the lowest safe position -> use a
// smaller font instead of clipping.
size = 1;
width = title.length() * 6 * size;
half = width / 2;
y = 14;
} else {
// Compute the minimum y (top of text) so the top corners
// of the text stay inside the round visible area.
float insideSpan = sqrt((SAFE_RADIUS * SAFE_RADIUS) - ((float)half * (float)half));
int minY = (int)(120.0 - insideSpan);
y = (minY > 14) ? minY : 14;
}
drawCenteredText(title, y, size, color);
int lineY = y + (size == 2 ? 16 : 8) + 6;
tft.drawLine(45, lineY, 195, lineY, DARK_GRAY);
}
// ===== FOOTER =====
void drawFooter() {
tft.drawLine(55, 214, 185, 214, DARK_GRAY);
drawCenteredText(String(currentPage + 1) + "/" + String(PAGE_COUNT), 220, 1, GRAY);
}
// ===== SUN ICON =====
void drawSun(int x, int y, int radius) {
tft.fillCircle(x, y, radius, YELLOW);
for (int i = 0; i < 8; i++) {
float angle = i * PI / 4.0;
int x1 = x + cos(angle) * (radius + 7);
int y1 = y + sin(angle) * (radius + 7);
int x2 = x + cos(angle) * (radius + 14);
int y2 = y + sin(angle) * (radius + 14);
tft.drawLine(x1, y1, x2, y2, YELLOW);
}
}
// ===== CLOUD ICON =====
void drawCloud(int x, int y) {
tft.fillCircle(x - 20, y, 15, LIGHT_BLUE);
tft.fillCircle(x, y - 8, 20, LIGHT_BLUE);
tft.fillCircle(x + 20, y, 15, LIGHT_BLUE);
tft.fillRoundRect(x - 35, y, 70, 20, 10, LIGHT_BLUE);
}
// ===== STATIC RAIN ICON =====
void drawRainIcon(int x, int y) {
drawCloud(x, y);
for (int i = 0; i < 5; i++) {
int dx = -24 + i * 12;
int dy = 28;
tft.drawLine(x + dx, y + dy, x + dx - 4, y + dy + 10, BLUE);
}
}
// ===== WEATHER ICON =====
void drawWeatherIcon(int code, int x, int y) {
if (code == 0) {
drawSun(x, y, 18);
}
else if (code <= 2) {
drawSun(x - 12, y - 7, 13);
drawCloud(x + 10, y + 10);
}
else if (code == 3) {
drawCloud(x, y);
}
else if ((code >= 51 && code <= 67) || (code >= 80 && code <= 82)) {
drawRainIcon(x, y);
}
else if (code >= 95) {
drawCloud(x, y);
tft.drawLine(x - 5, y + 28, x - 12, y + 43, YELLOW);
tft.drawLine(x + 10, y + 28, x + 3, y + 43, YELLOW);
} else {
drawCloud(x, y);
}
}
void drawWifiIcon(int cx, int cy, int level) {
const int radii[3] = { 14, 27, 40 };
for (int arc = 0; arc < 3; arc++) {
uint16_t color = (arc < level) ? CYAN : DARK_GRAY;
for (int deg = -150; deg <= -30; deg += 5) {
float angle = deg * PI / 180.0;
int x = cx + (int)(cos(angle) * radii[arc]);
int y = cy + (int)(sin(angle) * radii[arc]);
tft.fillCircle(x, y, 2, color);
}
}
// Base dot (the "device")
tft.fillCircle(cx, cy, 5, CYAN);
}
// ===== PAGE 1 - HOME =====
void drawHome() {
uint16_t bg = weather.isDay ? BLACK : DARK_BLUE;
tft.fillScreen(bg);
if (!weather.valid) {
drawCenteredText("NO DATA", 90, 3, RED);
drawCenteredText("CHECK CONNECTION", 135, 1, WHITE);
drawFooter();
return;
}
// Weather icon
drawWeatherIcon(weather.weatherCode, CENTER_X, 65);
// Temperature
drawCenteredText(String(weather.temperature, 1) + " C", 112, 3, WHITE);
// Location
drawCenteredText(LOCATION_NAME, 153, 2, CYAN);
// Weather condition
drawCenteredText(weatherDescription(weather.weatherCode), 178, 1, weatherColor(weather.weatherCode));
// Clock area
drawHomeClock();
drawFooter();
}
// ===== HOME CLOCK =====
void drawHomeClock() {
uint16_t bg = weather.isDay ? BLACK : DARK_BLUE;
// Only clear a small region.
// This prevents full-screen flicker.
tft.fillRect(82, 196, 76, 12, bg);
drawCenteredText(getTimeString(), 197, 1, GRAY);
}
// ===== PAGE 2 - TEMPERATURE =====
void drawTemperature() {
tft.fillScreen(BLACK);
drawHeader("TEMPERATURE", ORANGE);
int cx = 120;
int cy = 125;
int radius = 68;
int value = constrain((int)weather.temperature, 0, 40);
int filled = map(value, 0, 40, 0, 240);
// Temperature gauge
for (int i = 0; i < 240; i += 4) {
float angle = (-135.0 + i) * PI / 180.0;
int x = cx + cos(angle) * radius;
int y = cy + sin(angle) * radius;
uint16_t color = (i < filled) ? ORANGE : DARK_GRAY;
tft.fillCircle(x, y, 2, color);
}
// Main value
drawCenteredText(String(weather.temperature, 1), 101, 3, WHITE);
drawCenteredText("C", 138, 2, ORANGE);
drawCenteredText("FEELS " + String(weather.feelsLike, 1) + " C", 168, 1, CYAN);
drawFooter();
}
// ===== PAGE 3 - HUMIDITY =====
void drawHumidity() {
tft.fillScreen(BLACK);
drawHeader("HUMIDITY", BLUE);
int cx = 120;
int cy = 125;
int radius = 68;
int progress = constrain((int)weather.humidity, 0, 100);
int filled = map(progress, 0, 100, 0, 270);
for (int i = 0; i < 270; i += 3) {
float angle = (-135.0 + i) * PI / 180.0;
int x = cx + cos(angle) * radius;
int y = cy + sin(angle) * radius;
uint16_t color = (i < filled) ? BLUE : DARK_GRAY;
tft.fillCircle(x, y, 3, color);
}
drawCenteredText(String((int)weather.humidity) + "%", 105, 3, WHITE);
String comfort;
if (weather.humidity < 40) comfort = "DRY";
else if (weather.humidity < 70) comfort = "COMFORTABLE";
else if (weather.humidity < 85) comfort = "HUMID";
else
comfort = "VERY HUMID";
drawCenteredText(comfort, 153, 1, CYAN);
drawFooter();
}
// ===== PAGE 4 - WIND =====
void drawWind() {
tft.fillScreen(BLACK);
drawHeader("WIND", GREEN);
int cx = 120;
int cy = 104;
int radius = 49;
// Compass
tft.drawCircle(cx, cy, radius, DARK_GRAY);
drawCenteredText("N", 43, 1, WHITE);
drawCenteredText("S", 157, 1, WHITE);
tft.setCursor(62, 101);
tft.setTextSize(1);
tft.setTextColor(WHITE);
tft.print("W");
tft.setCursor(172, 101);
tft.print("E");
// Direction arrow
float angle = weather.windDirection * PI / 180.0;
int x2 = cx + sin(angle) * 38;
int y2 = cy - cos(angle) * 38;
tft.drawLine(cx, cy, x2, y2, GREEN);
tft.fillCircle(cx, cy, 5, GREEN);
// Wind speed
drawCenteredText(String(weather.windSpeed, 1) + " km/h", 174, 2, WHITE);
drawCenteredText(windDirectionText(weather.windDirection), 198, 1, CYAN);
drawFooter();
}
// ===== PAGE 5 - RAIN =====
void drawRain() {
tft.fillScreen(BLACK);
drawHeader("RAIN", LIGHT_BLUE);
int rain = weather.currentRainChance;
// Static weather icon
if (rain >= 60) {
drawRainIcon(CENTER_X, 68);
} else {
drawCloud(CENTER_X, 73);
}
// Rain percentage
drawCenteredText(String(rain) + "%", 105, 3, WHITE);
drawCenteredText("RAIN CHANCE", 140, 1, LIGHT_BLUE);
// Status
if (rain >= 60) {
drawCenteredText("HIGH", 158, 1, RED);
}
else if (rain >= 30) {
drawCenteredText("MODERATE", 158, 1, YELLOW);
} else {
drawCenteredText("LOW", 158, 1, GREEN);
}
// Animation area
if (rain >= 20) {
initializeRainAnimation();
}
drawFooter();
}
// ===== INITIALIZE RAIN ANIMATION =====
void initializeRainAnimation() {
for (int i = 0; i < RAIN_DROP_COUNT; i++) {
rainX[i] = RAIN_AREA_X + random(RAIN_AREA_W);
rainY[i] = RAIN_AREA_Y + random(RAIN_AREA_H);
}
rainInitialized = true;
}
// ===== UPDATE RAIN ANIMATION =====
void updateRainAnimation() {
if (currentPage != PAGE_RAIN) return;
if (weather.currentRainChance < 20) return;
if (millis() - lastRainAnimation < RAIN_ANIMATION_INTERVAL) {
return;
}
lastRainAnimation = millis();
uint16_t bg = BLACK;
// Erase old drops
for (int i = 0; i < RAIN_DROP_COUNT; i++) {
tft.drawLine(rainX[i], rainY[i], rainX[i] - 3, rainY[i] + 7, bg);
}
// Move drops
for (int i = 0; i < RAIN_DROP_COUNT; i++) {
rainY[i] += 5;
if (rainY[i] > RAIN_AREA_Y + RAIN_AREA_H) {
rainX[i] = RAIN_AREA_X + random(RAIN_AREA_W);
rainY[i] = RAIN_AREA_Y;
}
tft.drawLine(rainX[i], rainY[i], rainX[i] - 3, rainY[i] + 7, BLUE);
}
}
// ===== PAGE 6 - NEXT HOURS =====
void drawHourly() {
tft.fillScreen(BLACK);
drawHeader("NEXT HOURS", PURPLE);
for (int i = 0; i < 5; i++) {
int y = 52 + i * 31;
// Row separator
if (i > 0) {
tft.drawLine(25, y - 8, 215, y - 8, DARK_GRAY);
}
// Time
tft.setCursor(25, y);
tft.setTextSize(1);
tft.setTextColor(WHITE);
tft.print(weather.hourlyTime[i]);
// Weather
int code = weather.hourlyWeatherCode[i];
String condition;
if (code == 0) condition = "SUN";
else if (code <= 3) condition = "CLOUD";
else if (code >= 95) condition = "STORM";
else
condition = "RAIN";
tft.setCursor(75, y);
tft.setTextColor(weatherColor(code));
tft.print(condition);
// Temperature
tft.setCursor(142, y);
tft.setTextColor(WHITE);
tft.print(weather.hourlyTemp[i], 0);
tft.print("C");
// Rain
tft.setCursor(180, y);
tft.setTextColor(LIGHT_BLUE);
tft.print(weather.hourlyRainChance[i]);
tft.print("%");
}
drawFooter();
}
// ===== PAGE 7 - FORECAST =====
// UI FIX:
// The card border (drawRoundRect) previously spanned x=15..225
// (width 210). For the TOP row, the corners of that rectangle
// fell outside the visible round area of the screen and were
// clipped. The card width below was reduced to 190px
// (x=25..215) which keeps every corner, on every row, safely
// inside the round bezel. Text start x was nudged in slightly
// to match the new card padding.
void drawForecast() {
tft.fillScreen(BLACK);
drawHeader("3-DAY FORECAST", CYAN);
const char* labels[] = {
"TODAY",
"TOMORROW",
"DAY 3"
};
// Card geometry (UI fix: narrower so it never touches
// the round bezel, even on the top row).
const int CARD_X = 25;
const int CARD_W = 190;
for (int i = 0; i < 3; i++) {
int y = 62 + i * 48;
// Card
tft.drawRoundRect(CARD_X, y - 5, CARD_W, 40, 8, DARK_GRAY);
// Day
tft.setCursor(CARD_X + 8, y + 4);
tft.setTextSize(1);
tft.setTextColor(WHITE);
tft.print(labels[i]);
// Temperature
tft.setCursor(CARD_X + 65, y + 4);
tft.print(weather.dailyTempMin[i], 0);
tft.print("/");
tft.print(weather.dailyTempMax[i], 0);
tft.print("C");
// Rain
tft.setCursor(CARD_X + 120, y + 4);
tft.setTextColor(LIGHT_BLUE);
tft.print(weather.dailyRainChance[i]);
tft.print("%");
// Weather
tft.setCursor(CARD_X + 155, y + 4);
tft.setTextColor(weatherColor(weather.dailyWeatherCode[i]));
int code = weather.dailyWeatherCode[i];
if (code == 0) tft.print("SUN");
else if (code <= 3) tft.print("CLD");
else if (code >= 95) tft.print("STM");
else
tft.print("RAIN");
}
drawFooter();
}
// ===== PAGE 8 - SYSTEM =====
void drawSystem() {
tft.fillScreen(BLACK);
drawHeader("SYSTEM", CYAN);
// WIFI
tft.setCursor(25, 57);
tft.setTextSize(1);
tft.setTextColor(WHITE);
tft.print("WIFI");
tft.setCursor(125, 57);
if (WiFi.status() == WL_CONNECTED) {
tft.setTextColor(GREEN);
tft.print("ONLINE");
} else {
tft.setTextColor(RED);
tft.print("OFFLINE");
}
// RSSI
tft.setCursor(25, 82);
tft.setTextColor(WHITE);
tft.print("RSSI");
tft.setCursor(125, 82);
if (WiFi.status() == WL_CONNECTED) {
tft.setTextColor(CYAN);
tft.print(WiFi.RSSI());
tft.print(" dBm");
} else {
tft.print("--");
}
// API
tft.setCursor(25, 107);
tft.setTextColor(WHITE);
tft.print("API");
tft.setCursor(125, 107);
if (apiOnline) {
tft.setTextColor(GREEN);
tft.print("ONLINE");
} else {
tft.setTextColor(RED);
tft.print("OFFLINE");
}
// LOCATION
tft.setCursor(25, 132);
tft.setTextColor(WHITE);
tft.print("LOCATION");
tft.setCursor(125, 132);
tft.setTextColor(CYAN);
tft.print(LOCATION_NAME);
// TEMP
tft.setCursor(25, 157);
tft.setTextColor(WHITE);
tft.print("TEMP");
tft.setCursor(125, 157);
tft.print(weather.temperature, 1);
tft.print(" C");
// STATUS
tft.setCursor(25, 182);
tft.setTextColor(WHITE);
tft.print("STATUS");
tft.setCursor(125, 182);
if (weather.valid) {
tft.setTextColor(GREEN);
tft.print("READY");
} else {
tft.setTextColor(RED);
tft.print("NO DATA");
}
drawFooter();
}
// ===== RENDER PAGE =====
void renderPage() {
// Rain animation must be initialized
// only when entering the page.
rainInitialized = false;
switch (currentPage) {
case PAGE_HOME:
drawHome();
break;
case PAGE_TEMP:
drawTemperature();
break;
case PAGE_HUMIDITY:
drawHumidity();
break;
case PAGE_WIND:
drawWind();
break;
case PAGE_RAIN:
drawRain();
break;
case PAGE_HOURLY:
drawHourly();
break;
case PAGE_FORECAST:
drawForecast();
break;
case PAGE_SYSTEM:
drawSystem();
break;
}
}
// ===== WEATHER API URL =====
String getWeatherURL() {
String url = "https://api.open-meteo.com/v1/forecast";
url += "?latitude=" + String(LATITUDE, 4);
url += "&longitude=" + String(LONGITUDE, 4);
url +=
"¤t="
"temperature_2m,"
"relative_humidity_2m,"
"apparent_temperature,"
"weather_code,"
"wind_speed_10m,"
"wind_direction_10m,"
"pressure_msl,"
"is_day";
url +=
"&hourly="
"temperature_2m,"
"precipitation_probability,"
"weather_code";
url +=
"&daily="
"temperature_2m_max,"
"temperature_2m_min,"
"precipitation_probability_max,"
"weather_code,"
"sunrise,"
"sunset,"
"uv_index_max";
url += "&timezone=" TIMEZONE;
url += "&forecast_days=3";
url += "&temperature_unit=celsius";
url += "&wind_speed_unit=kmh";
return url;
}
// ===== PARSE WEATHER =====
bool parseWeather(String payload) {
JsonDocument doc;
DeserializationError error = deserializeJson(doc, payload);
if (error) {
Serial.print("JSON ERROR: ");
Serial.println(error.c_str());
return false;
}
// CURRENT
JsonObject current = doc["current"];
if (current.isNull()) {
Serial.println("CURRENT DATA MISSING");
return false;
}
weather.temperature = current["temperature_2m"] | 0.0;
weather.humidity = current["relative_humidity_2m"] | 0.0;
weather.feelsLike = current["apparent_temperature"] | 0.0;
weather.weatherCode = current["weather_code"] | 0;
weather.windSpeed = current["wind_speed_10m"] | 0.0;
weather.windDirection = current["wind_direction_10m"] | 0.0;
weather.pressure = current["pressure_msl"] | 0.0;
int isDay = current["is_day"] | 1;
weather.isDay = (isDay == 1);
// HOURLY
JsonArray hourlyTime = doc["hourly"]["time"];
JsonArray hourlyTemp = doc["hourly"]["temperature_2m"];
JsonArray hourlyRain = doc["hourly"]["precipitation_probability"];
JsonArray hourlyCode = doc["hourly"]["weather_code"];
struct tm timeinfo;
int currentHour = 0;
if (getLocalTime(&timeinfo, 1000)) {
currentHour = timeinfo.tm_hour;
}
for (int i = 0; i < 12; i++) {
int index = currentHour + i;
// Safety check
if (index >= hourlyTemp.size()) {
weather.hourlyTemp[i] = weather.temperature;
weather.hourlyRainChance[i] = 0;
weather.hourlyWeatherCode[i] = weather.weatherCode;
weather.hourlyTime[i] = "--:--";
continue;
}
weather.hourlyTemp[i] = hourlyTemp[index] | weather.temperature;
weather.hourlyRainChance[i] = hourlyRain[index] | 0;
weather.hourlyWeatherCode[i] = hourlyCode[index] | weather.weatherCode;
// Extract HH:MM
// Example:
// 2026-09-11T14:00
//
// Result:
// 14:00
String fullTime = hourlyTime[index] | "";
if (fullTime.length() >= 16) {
weather.hourlyTime[i] = fullTime.substring(11, 16);
} else {
weather.hourlyTime[i] = "--:--";
}
}
weather.currentRainChance = weather.hourlyRainChance[0];
// DAILY
JsonArray dailyMax = doc["daily"]["temperature_2m_max"];
JsonArray dailyMin = doc["daily"]["temperature_2m_min"];
JsonArray dailyRain = doc["daily"]["precipitation_probability_max"];
JsonArray dailyCode = doc["daily"]["weather_code"];
JsonArray dailyDate = doc["daily"]["time"];
JsonArray dailySunrise = doc["daily"]["sunrise"];
JsonArray dailySunset = doc["daily"]["sunset"];
JsonArray dailyUV = doc["daily"]["uv_index_max"];
for (int i = 0; i < 3; i++) {
weather.dailyTempMax[i] = dailyMax[i] | 0.0;
weather.dailyTempMin[i] = dailyMin[i] | 0.0;
weather.dailyRainChance[i] = dailyRain[i] | 0;
weather.dailyWeatherCode[i] = dailyCode[i] | 0;
weather.dailyDate[i] = dailyDate[i] | "";
weather.dailyUV[i] = dailyUV[i] | 0.0;
}
if (dailySunrise.size() > 0) {
weather.sunrise = dailySunrise[0] | "";
}
if (dailySunset.size() > 0) {
weather.sunset = dailySunset[0] | "";
}
if (dailyUV.size() > 0) {
weather.uvIndex = dailyUV[0] | 0.0;
}
weather.valid = true;
return true;
}
// ===== FETCH WEATHER =====
bool fetchWeather() {
if (WiFi.status() != WL_CONNECTED) {
Serial.println("WIFI NOT CONNECTED");
apiOnline = false;
screenDirty = true;
return false;
}
Serial.println();
Serial.println("================================");
Serial.println("FETCHING WEATHER");
Serial.println("================================");
isFetching = true;
// Loading screen is shown only once.
drawLoadingScreen("FETCHING WEATHER...");
WiFiClientSecure client;
// Prototype / testing mode.
client.setInsecure();
HTTPClient http;
String url = getWeatherURL();
Serial.println(url);
if (!http.begin(client, url)) {
Serial.println("HTTP BEGIN FAILED");
isFetching = false;
apiOnline = false;
screenDirty = true;
return false;
}
http.setTimeout(15000);
int httpCode = http.GET();
Serial.print("HTTP CODE: ");
Serial.println(httpCode);
if (httpCode <= 0) {
Serial.print("HTTP ERROR: ");
Serial.println(http.errorToString(httpCode));
http.end();
isFetching = false;
apiOnline = false;
screenDirty = true;
return false;
}
if (httpCode != HTTP_CODE_OK) {
Serial.println("API ERROR");
http.end();
isFetching = false;
apiOnline = false;
screenDirty = true;
return false;
}
String payload = http.getString();
Serial.print("PAYLOAD SIZE: ");
Serial.println(payload.length());
bool result = parseWeather(payload);
http.end();
isFetching = false;
if (result) {
apiOnline = true;
lastApiUpdate = millis();
Serial.println("WEATHER UPDATED");
Serial.print("Temperature: ");
Serial.println(weather.temperature);
Serial.print("Humidity: ");
Serial.println(weather.humidity);
Serial.print("Weather: ");
Serial.println(weatherDescription(weather.weatherCode));
Serial.print("Wind: ");
Serial.println(weather.windSpeed);
Serial.print("Rain Chance: ");
Serial.println(weather.currentRainChance);
screenDirty = true;
return true;
}
apiOnline = false;
screenDirty = true;
return false;
}
// ===== LOADING SCREEN =====
void drawLoadingScreen(String message) {
tft.fillScreen(BLACK);
drawCenteredText("SMART WEATHER", 48, 2, CYAN);
drawCenteredText("STATION", 73, 2, WHITE);
// Loading ring
for (int i = 0; i < 12; i++) {
float angle = i * 2.0 * PI / 12.0;
int x = CENTER_X + cos(angle) * 42;
int y = CENTER_Y + sin(angle) * 42;
uint16_t color = (i == 0) ? CYAN : DARK_GRAY;
tft.fillCircle(x, y, 4, color);
}
drawCenteredText(message, 182, 1, WHITE);
}
// ===== WIFI CONNECT =====
bool connectWiFi() {
Serial.println();
Serial.println("CONNECTING TO WIFI...");
tft.fillScreen(BLACK);
drawCenteredText("CONNECTING", 26, 2, CYAN);
drawWifiIcon(CENTER_X, 95, 0);
drawCenteredText("WI-FI", 145, 2, WHITE);
drawCenteredText(WIFI_SSID, 178, 1, GRAY);
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
WiFi.setTxPower(WIFI_POWER_8_5dBm);
unsigned long start = millis();
int iconFrame = 0;
while (WiFi.status() != WL_CONNECTED && millis() - start < 15000) {
drawWifiIcon(CENTER_X, 95, iconFrame % 4);
iconFrame++;
delay(250);
Serial.print(".");
}
Serial.println();
if (WiFi.status() == WL_CONNECTED) {
wifiOnline = true;
wifiConnecting = false;
drawWifiIcon(CENTER_X, 95, 3);
Serial.println("WIFI CONNECTED");
Serial.print("IP: ");
Serial.println(WiFi.localIP());
Serial.print("RSSI: ");
Serial.print(WiFi.RSSI());
Serial.println(" dBm");
return true;
}
wifiOnline = false;
Serial.println("WIFI CONNECTION FAILED");
return false;
}
// ===== START WIFI RECONNECT =====
void startWiFiReconnect() {
Serial.println("START WIFI RECONNECT");
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
WiFi.setTxPower(WIFI_POWER_8_5dBm);
wifiConnecting = true;
wifiConnectStart = millis();
}
// ===== HANDLE WIFI =====
void handleWiFi() {
wl_status_t status = WiFi.status();
// Connected
if (status == WL_CONNECTED) {
if (!wifiOnline) {
Serial.println("WIFI CONNECTED");
screenDirty = true;
}
wifiOnline = true;
wifiConnecting = false;
return;
}
wifiOnline = false;
// Currently connecting
if (wifiConnecting) {
if (millis() - wifiConnectStart > WIFI_CONNECT_TIMEOUT) {
Serial.println("WIFI CONNECT TIMEOUT");
WiFi.disconnect(true);
wifiConnecting = false;
lastWifiRetry = millis();
}
return;
}
// Start another attempt
if (millis() - lastWifiRetry >= WIFI_RETRY_INTERVAL) {
lastWifiRetry = millis();
startWiFiReconnect();
}
}
// ===== NTP TIME =====
void setupTime() {
// The offset comes from USER CONFIGURATION.
configTime(
GMT_OFFSET_SEC,
DST_OFFSET_SEC,
"pool.ntp.org",
"time.nist.gov",
"time.google.com"
);
Serial.println("SYNCING TIME...");
struct tm timeinfo;
if (getLocalTime(&timeinfo, 10000)) {
Serial.println("TIME SYNCED");
Serial.println(&timeinfo, "%Y-%m-%d %H:%M:%S");
} else {
Serial.println("TIME SYNC FAILED");
}
}
// ===== BUTTON HANDLER =====
void handleButton() {
button.loop(); // MUST call the loop() function first
// The moment the button goes down, remember when it happened.
if (button.isPressed())
buttonPressStart = millis();
// The action is chosen when the button comes back up.
if (button.isReleased()) {
unsigned long duration = millis() - buttonPressStart;
if (duration >= VERY_LONG_PRESS_TIME) {
// VERY LONG PRESS -> back to the home page
currentPage = PAGE_HOME;
screenDirty = true;
Serial.println("VERY LONG PRESS -> HOME");
} else if (duration >= LONG_PRESS_TIME) {
// LONG PRESS -> ask the weather API for fresh data
pendingRefresh = true;
Serial.println("LONG PRESS -> REFRESH");
} else {
// SHORT PRESS -> next page
currentPage = (Page)((currentPage + 1) % PAGE_COUNT);
screenDirty = true;
Serial.print("SHORT PRESS -> PAGE ");
Serial.println(currentPage + 1);
}
}
}
// ===== PROCESS MANUAL REFRESH =====
void handleManualRefresh() {
if (!pendingRefresh) return;
pendingRefresh = false;
fetchWeather();
}
// ===== AUTO API UPDATE =====
void handleApiUpdate() {
if (!weather.valid) {
return;
}
if (millis() - lastApiUpdate >= API_UPDATE_INTERVAL) {
fetchWeather();
}
}
// ===== CLOCK =====
String getTimeString() {
struct tm timeinfo;
if (!getLocalTime(&timeinfo, 10)) {
return "--:--";
}
char buffer[10];
strftime(buffer, sizeof(buffer), "%H:%M", &timeinfo);
return String(buffer);
}
// ===== HANDLE CLOCK =====
void handleClock() {
if (currentPage != PAGE_HOME) {
return;
}
if (millis() - lastClockUpdate < CLOCK_UPDATE_INTERVAL) {
return;
}
lastClockUpdate = millis();
if (weather.valid && !isFetching) {
drawHomeClock();
}
}
// ===== SETUP =====
void setup() {
Serial.begin(115200);
delay(500);
Serial.println();
Serial.println("================================");
Serial.println("SMART WEATHER STATION");
Serial.println(LOCATION_NAME);
Serial.println("================================");
// BUTTON
// ezButton already set the pin to INPUT_PULLUP in its constructor.
button.setDebounceTime(BUTTON_DEBOUNCE);
// TFT
tft.begin();
tft.setRotation(2);
tft.fillScreen(BLACK);
// BOOT SCREEN
drawCenteredText("SMART WEATHER", 65, 2, CYAN);
drawCenteredText("STATION", 92, 2, WHITE);
drawCenteredText(LOCATION_NAME, 135, 2, YELLOW);
delay(1500);
// WIFI
if (connectWiFi()) {
setupTime();
delay(500);
fetchWeather();
} else {
tft.fillScreen(BLACK);
drawCenteredText("WIFI ERROR", 82, 2, RED);
drawCenteredText("CHECK SETTINGS", 120, 1, WHITE);
drawCenteredText("RETRYING...", 150, 1, GRAY);
delay(1500);
}
screenDirty = true;
}
// ===== LOOP =====
void loop() {
// Input
handleButton();
// WiFi
handleWiFi();
// Manual refresh
handleManualRefresh();
// Automatic API update
handleApiUpdate();
// Clock
handleClock();
// Static page rendering
if (screenDirty && !isFetching) {
renderPage();
screenDirty = false;
}
// Rain animation
updateRainAnimation();
}
빠른 단계
- ESP32 C3 Mini가 처음이신가요? 먼저 ESP32 C3 슈퍼 미니 - 시작하기 튜토리얼을 완료하여 개발 환경을 설정하세요.
- Arduino IDE 설정: ESP32 C3 Super Mini가 처음이라면 Arduino IDE에서 ESP32 C3 Super Mini 환경을 설정하는 방법 튜토리얼을 참조하세요.
- 부품 배선: 위의 배선 다이어그램에 따라 원형 TFT 디스플레이와 푸시 버튼을 ESP32 C3 Super Mini에 연결합니다.
- USB 케이블 연결: USB Type-C 케이블로 ESP32 C3 Super Mini 보드를 컴퓨터에 연결합니다.
- Arduino IDE 열기: 컴퓨터에서 Arduino IDE를 실행합니다.
- 보드와 포트 선택: ESP32 C3 Super Mini 보드와 해당 COM 포트를 선택합니다.
- 디스플레이 라이브러리 설치: 라이브러리 매니저 검색창에 "DIYables TFT Round"를 입력하고 DIYables의 라이브러리를 찾아 Install을 클릭합니다. IDE가 의존성 설치를 제안하면 수락하세요.
- Search for DIYables TFT Round created by DIYables.io and click the Install button.
1
void setup() {
- JSON 라이브러리 설치: 검색창에 "ArduinoJson"을 입력하고 Benoit Blanchon의 라이브러리를 찾아 Install을 클릭합니다.
- Search for ArduinoJson created by Benoit Blanchon
and click the Install button.
1
void setup() {
- 버튼 라이브러리 설치: 검색창에 "ezButton"을 입력하고 ArduinoGetStarted의 라이브러리를 찾아 Install을 클릭합니다.
- Search for ezButton created by ArduinoGetStarted.com and click the Install button.
1
void setup() {
- 코드 복사: 위의 기상 관측소 코드를 복사하여 Arduino IDE에 붙여넣습니다.
- WiFi 설정: WIFI_SSID와 WIFI_PASSWORD를 자신의 네트워크 이름과 비밀번호로 바꿉니다.
- 도시 설정: LATITUDE, LONGITUDE, LOCATION_NAME, TIMEZONE, GMT_OFFSET_SEC를 자신의 도시 값으로 바꿉니다.
- 코드 업로드: Upload 버튼을 클릭하여 코드를 컴파일하고 ESP32 C3 Super Mini에 업로드합니다.
- 시리얼 모니터 열기: 보드레이트를 115200으로 설정하여 연결 상태와 날씨 값을 확인합니다.
- 결과 확인: 화면에 부팅 화면, WiFi 화면, 그리고 날씨가 차례로 표시됩니다. 버튼을 눌러 페이지를 넘겨보세요.
- 전문가 팁: 스케치 크기가 큽니다. IDE에서 용량이 맞지 않는다고 표시되면 Tools를 열고 애플리케이션 영역이 더 큰 파티션 스킴을 선택하세요.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')
New Line
9600 baud
================================
SMART WEATHER STATION
SEOUL
================================
CONNECTING TO WIFI...
....
WIFI CONNECTED
IP: 192.168.0.176
RSSI: -61 dBm
SYNCING TIME...
TIME SYNCED
2026-09-22 16:40:08
================================
FETCHING WEATHER
================================
https://api.open-meteo.com/v1/forecast?latitude=37.5665&longitude=126.9780¤t=...
HTTP CODE: 200
PAYLOAD SIZE: 1754
WEATHER UPDATED
Temperature: 27.30
Humidity: 49.00
Weather: CLEAR
Wind: 2.10
Rain Chance: 6
SHORT PRESS -> PAGE 2
LONG PRESS -> REFRESH
VERY LONG PRESS -> HOME
라인별 코드 설명
위의 ESP32 C3 Super Mini 코드에는 라인별 설명이 포함되어 있습니다. 코드의 주석을 읽어주세요!
버튼 작동 방식
하나의 버튼이 세 가지 작업을 처리합니다. 스케치는 접점이 닫혀 있는 시간을 측정하고 그에 따라 동작을 선택합니다:
| 누르는 시간 | 동작 |
|---|---|
| 0.6초 미만 | 다음 페이지로 이동하며, 마지막 페이지 다음에는 HOME으로 돌아갑니다 |
| 0.6초 ~ 2초 | 날씨 API에 즉시 새 데이터를 요청합니다 |
| 2초 초과 | 바로 HOME 페이지로 돌아갑니다 |
어려운 부분은 ezButton 라이브러리가 처리합니다. 스위치의 접점 채터링을 제거하여 한 번 누른 것이 두 번으로 계산되지 않게 하고, 객체가 생성될 때 핀을 INPUT_PULLUP으로 설정합니다:
ezButton button(PIN_BUTTON);
디바운스 시간은 setup()에서 한 번 설정합니다:
button.setDebounceTime(40);
loop에서는 button.loop()를 먼저 호출한 다음, 두 이벤트로 누르고 있던 시간을 구합니다:
button.loop(); // MUST call the loop() function first
if (button.isPressed())
buttonPressStart = millis();
if (button.isReleased()) {
unsigned long duration = millis() - buttonPressStart;
// duration decides the action
}
위치를 변경하는 방법
스케치에 기본으로 설정된 도시는 서울입니다. 상단의 다섯 줄이 이를 제어합니다:
#define LATITUDE 37.5665
#define LONGITUDE 126.9780
#define LOCATION_NAME "SEOUL"
#define TIMEZONE "Asia%2FSeoul"
#define GMT_OFFSET_SEC (9 * 3600)
- LATITUDE와 LONGITUDE는 도시의 위치를 나타냅니다. 아무 지도 웹사이트에서나 확인할 수 있습니다.
- LOCATION_NAME은 화면에 표시되는 이름입니다. 원형 디스플레이에 맞게 짧게 유지하세요.
- TIMEZONE은 웹 주소에 들어가므로 /를 %2F로 써야 합니다. Europe/Berlin은 Europe%2FBerlin이 됩니다.
- GMT_OFFSET_SEC는 NTP 시계에 사용됩니다. 겨울철 베를린은 UTC+1이므로 (1 * 3600)입니다.
- DST_OFFSET_SEC는 서머타임을 추가합니다. 해당되는 곳에서는 3600을, 그렇지 않으면 0을 사용하세요.
응용 및 프로젝트 아이디어
ESP32 C3 Super Mini 기상 관측소를 다음과 같은 실용적인 프로젝트에 활용해 보세요:
- 몇 초마다 시간과 날씨를 번갈아 표시하는 탁상 시계를 만듭니다
- 원형 디스플레이를 나무 액자에 넣어 벽걸이 날씨 다이얼로 만듭니다
- 다음 한 시간의 강수 확률이 70%를 넘으면 삐 소리를 내는 부저를 추가합니다
- 바깥 온도에 따라 색이 바뀌는 RGB LED를 구동합니다
- 두 도시를 추적하고 두 번째 버튼으로 전환합니다
- 측정값을 SD 카드에 기록하여 나만의 온도 기록을 만듭니다
- 추운 밤이 예보되면 MQTT를 통해 스마트 플러그를 켭니다
도전 과제
ESP32 C3 Super Mini 기상 관측소를 한 단계 더 발전시켜 보세요:
- 쉬움: WiFi 트래픽을 줄이기 위해 새로고침 시간을 10분에서 30분으로 변경합니다
- 쉬움: getWeatherURL()에서 온도 단위를 섭씨에서 화씨로 바꿉니다
- 중간: 코드에서 이미 파싱하고 있는 일출과 일몰 시간을 보여주는 9번째 페이지를 추가합니다
- 중간: 온도에 따라 홈 페이지 배경색이 바뀌도록 만듭니다
- 고급: 두 번째 버튼을 추가하여 하나는 앞으로, 다른 하나는 뒤로 이동하게 합니다
- 고급: 마지막으로 받은 정상 응답을 플래시에 캐시하여 재부팅 직후에도 데이터를 표시하도록 합니다
문제 해결
- 화면이 검은색으로 유지됩니다. SCL이 GPIO4에, SDA가 GPIO6에 연결되었는지 확인하고, 모듈이 3.3V로 전원을 공급받는지 확인하세요.
- WiFi가 연결되지 않습니다. ESP32 C3 Super Mini는 2.4GHz 네트워크에만 연결됩니다. 내장 안테나가 작으므로 보드를 금속에서 멀리 두세요.
- HTTP CODE가 음수입니다. HTTPS 연결에 실패했습니다. 보드가 실제로 인터넷에 접속할 수 있는지 확인하세요.
- 스케치가 들어가지 않습니다. Tools에서 애플리케이션 영역이 더 큰 파티션 스킴을 선택하세요.
- 시계가 --:--로 표시됩니다. NTP 동기화가 완료되지 않았습니다. 일부 네트워크는 UDP 포트 123을 차단합니다.
