ESP32 C3 Super Mini Serial Monitor

필요한 하드웨어

Serial Monitor 소개

Serial Monitor는 Arduino IDE에 내장된 통신 창으로 ESP32 C3 Super Mini와 데이터를 교환할 수 있게 해줍니다.

주요 특징:

• ESP32 C3 Super Mini에서 PC로: 코드는 디버깅 및 모니터링을 위해 Serial을 통해 Serial Monitor로 데이터를 보냅니다
• PC에서 ESP32 C3 Super Mini로: PC에서 명령 또는 데이터를 보내 ESP32 C3 Super Mini를 제어할 수 있습니다
• USB 연결: 보드에 코드를 업로드하는 동일한 USB Type-C 케이블을 사용합니다
• 실시간 통신: 센서 판독값, 디버그 메시지 및 프로그램 상태를 즉시 확인합니다
• 초보자 친화적: ESP32 C3 Super Mini 프로젝트 학습 및 문제 해결을 위한 필수 도구

Serial Monitor 사용 방법

Serial Monitor 열기

아래와 같이 Arduino IDE 도구 모음의 아이콘을 클릭하여 Serial Monitor를 열 수 있습니다:

Serial Monitor의 구성 요소

Serial Monitor 인터페이스에는 ESP32 C3 Super Mini 통신을 위한 8개의 주요 구성 요소가 있습니다:

1. 출력 콘솔: ESP32 C3 Super Mini 보드에서 수신한 모든 데이터를 표시합니다

2. 자동 스크롤 확인란: 출력 콘솔의 자동 스크롤 활성화 또는 비활성화

3. 타임스탐프 표시 확인란: 각 데이터 라인 앞에 타임스탐프를 추가합니다

4. 출력 지우기 버튼: 출력 콘솔에서 모든 텍스트를 지웁니다

5. 보드레이트 선택: PC와 ESP32 C3 Super Mini 간의 통신 속도를 설정합니다 (Serial.begin()의 값과 일치해야 함)

6. 텍스트 상자: ESP32 C3 Super Mini 보드로 보낼 문자를 입력합니다

7. 종료 선택: 전송된 데이터에 추가되는 종료 문자를 선택합니다

• 라인 종료 없음: 아무것도 추가하지 않음
• 줄 바꿈: 줄 바꿈 (LF, 또는 '\n') 문자 추가
• 캐리지 리턴: 캐리지 리턴 (CR, 또는 '\r') 문자 추가
• NL과 CR 모두: 줄 바꿈 및 캐리지 리턴 문자 모두 추가

8. Send 버튼: 텍스트 상자의 텍스트와 종료 문자를 ESP32 C3 Super Mini로 보냅니다

ESP32 C3 Super Mini에서 PC로

다음 단계에 따라 ESP32 C3 Super Mini에서 PC의 Serial Monitor로 데이터를 보냅니다:

Serial 통신 초기화:

• Serial.begin() 함수를 사용하여 보드레이트 설정

Serial Monitor로 데이터 전송:

• 다음 함수 중 하나를 사용하여 데이터를 보냅니다:
• Serial.print() - 줄 바꿈 없이 데이터 전송
• Serial.println() - 줄 바꿈이 있는 데이터 전송
• Serial.write() - 원시 바이트 전송

예제:


Serial.println("Hello World!");

예제 사용

이 예제는 ESP32 C3 Super Mini에서 Serial Monitor로 매초 "newbiely.com"을 보냅니다:


/* * 이 ESP32 C3 Super Mini 코드는 newbiely.kr 에서 개발되었습니다 * 이 ESP32 C3 Super Mini 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/esp32-c3/esp32-c3-super-mini-serial-monitor */ void setup() { Serial.begin(115200); } void loop() { Serial.println("newbiely.com"); delay(1000); }

빠른 단계

• ESP32 C3 Mini가 처음이신가요? 개발 환경을 설정하려면 먼저 우리의 ESP32 C3 슈퍼 미니 - 시작하기 튜토리얼을 완료합니다.
• 코드 복사: 위의 코드를 복사하여 Arduino IDE에 붙여넣기
• 코드 업로드: Upload 버튼을 클릭하여 코드를 ESP32 C3 Super Mini 보드에 업로드합니다
• Serial Monitor 열기: Arduino IDE에서 Serial Monitor 아이콘을 클릭합니다
• 보드레이트 설정: 드롭다운 메뉴에서 보드레이트 115200을 선택합니다
• 출력 보기: Serial Monitor에서 반복되는 메시지 확인
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
ESP32C3 Dev Module
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')
New Line
9600 baud
newbiely.com newbiely.com newbiely.com newbiely.com newbiely.com newbiely.com
Ln 11, Col 1
ESP32C3 Dev Module on COM15
2
• 실험: Serial.println()을 Serial.print()로 변경하고 차이를 확인합니다
• 프로 팁: 항상 코드의 보드레이트를 Serial Monitor 설정과 일치시켜 깨진 출력을 방지합니다

PC에서 ESP32 C3 Super Mini로

PC에서 ESP32 C3 Super Mini로 데이터를 보내는 방법

PC에서:

• Serial Monitor 텍스트 상자에 텍스트를 입력합니다
• Send 버튼을 클릭하여 전송합니다

ESP32 C3 Super Mini 코드에서:

Serial 초기화:

들어오는 데이터 확인:

다음 함수를 사용하여 데이터 읽기:

• Serial.read() - 한 바이트 읽기
• Serial.readBytes() - 여러 바이트 읽기
• Serial.readBytesUntil() - 구분자까지 읽기
• Serial.readString() - 전체 문자열 읽기
• Serial.readStringUntil() - 구분자까지 문자열 읽기

예제:

예제 사용

이 ESP32 C3 Super Mini 예제는 Serial Monitor의 명령을 읽어 내장 LED를 제어합니다:

• 명령 "ON"은 LED를 켭니다
• 명령 "OFF"는 LED를 끕니다

명령 작동 방식:

• ESP32 C3 Super Mini는 명령이 끝났을 때를 알기 위한 종료자가 필요합니다
• 종료자로 줄 바꿈 문자 ('\n')를 사용합니다
• 명령을 보내기 전에 Serial Monitor에서 "줄 바꿈" 옵션을 선택합니다
• ESP32 C3 Super Mini는 줄 바꿈 문자를 만날 때까지 데이터를 읽습니다

빠른 단계

• ESP32 C3 Mini가 처음이신가요? 개발 환경을 설정하려면 먼저 우리의 ESP32 C3 슈퍼 미니 - 시작하기 튜토리얼을 완료합니다.
• 코드 복사: 위의 코드를 복사하여 Arduino IDE에 붙여넣기
• 코드 업로드: Upload 버튼을 클릭하여 ESP32 C3 Super Mini에 업로드합니다
• Serial Monitor 열기: Arduino IDE에서 Serial Monitor 아이콘을 클릭합니다
• 설정 구성: 보드레이트 115200과 "줄 바꿈" 종료 옵션 선택
• 명령 전송: 텍스트 상자에 "ON"을 입력하고 Send 클릭

• LED 확인: ESP32 C3 Super Mini의 내장 LED가 켜지는 것을 확인합니다
• OFF 명령 테스트: "OFF"를 입력하고 Send 클릭

• 응답 확인: 보드의 LED 상태 변경 및 Serial Monitor의 확인 메시지 확인
• 프로 팁: 올바른 라인 종료 옵션 (줄 바꿈)을 선택하지 않으면 명령이 제대로 인식되지 않습니다

문제 해결

Serial Monitor를 작동시키려면 다음의 빠른 수정을 적용합니다:

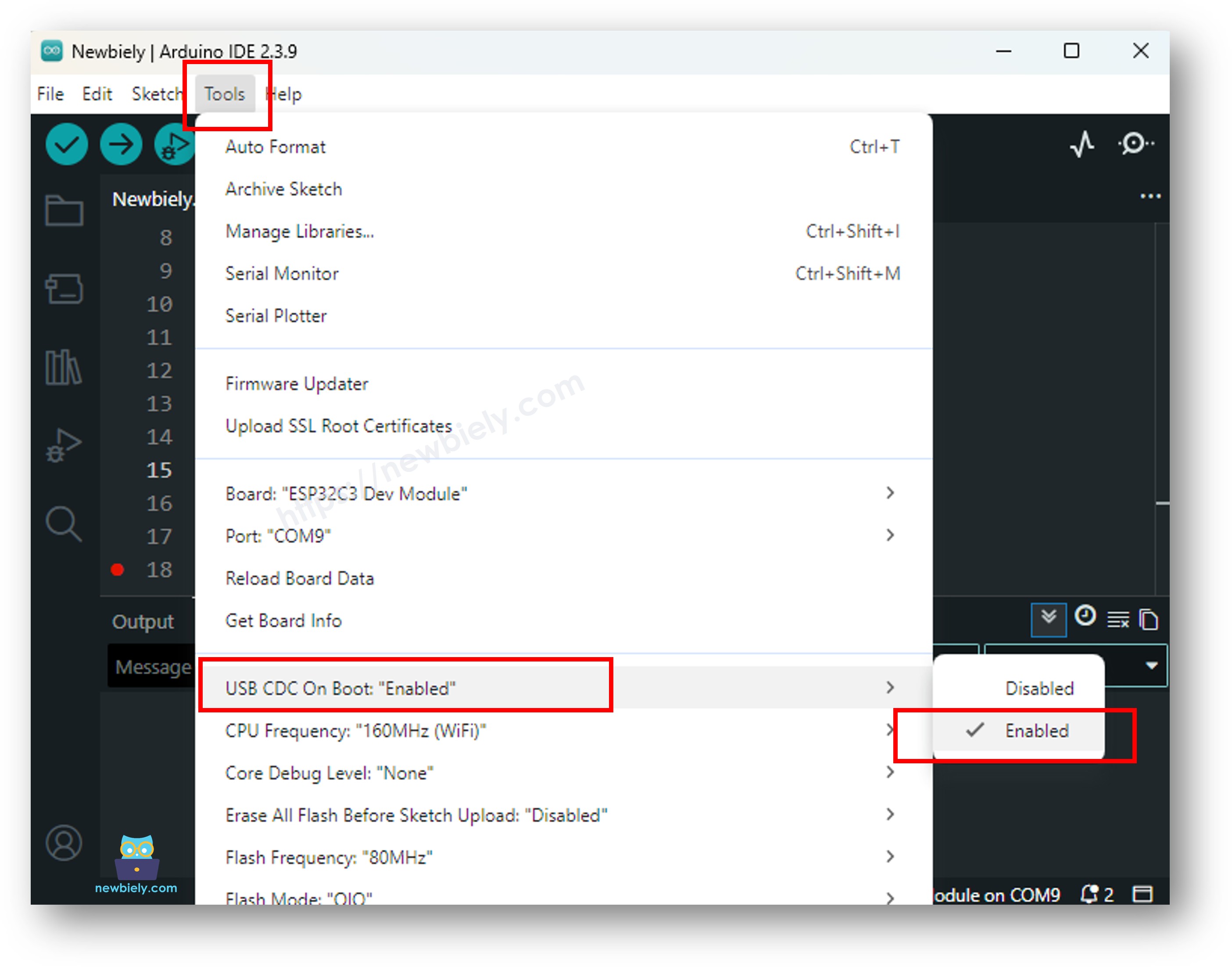

1. 부팅 시 USB CDC 활성화

ESP32-C3는 기본 USB를 사용하므로 이 특정 설정이 켜져 있지 않으면 인쇄 명령을 PC로 라우팅하지 않습니다.

• Arduino IDE에서 Tools로 이동합니다.
• USB CDC On Boot이 Enabled로 설정되어 있는지 확인합니다.

• 이 설정을 변경한 후 보드에 코드를 다시 업로드합니다.

2. 보드레이트 일치

모니터가 열려 있지만 비어 있거나 깨진 글자를 표시하는 경우 보드레이트 설정이 같은 속도로 통신하지 않습니다.

• 코드에서 Serial.begin(115200);과 같은 표준 속도를 설정합니다.
• Serial Monitor를 열고 창의 오른쪽 아래 모서리에 있는 드롭다운 메뉴를 확인합니다. 코드와 정확히 일치하도록 변경합니다 (예: 115200 baud)

응용 아이디어

ESP32 C3 Super Mini에서 Serial Monitor를 사용하여 구축할 수 있는 실질적인 프로젝트:

• Serial Monitor를 통해 ON/OFF 명령을 보내 홈 자동화 장치 제어
• 온도, 습도 또는 모션 센서의 센서 판독값을 실시간으로 디버깅
• ESP32 C3 Super Mini 설정을 구성하는 대화형 메뉴 시스템 만들기
• 개발 중 시스템 상태 및 오류 메시지 모니터링
• 판독값을 PC로 보내는 간단한 데이터 로거 구축
• 로봇 공학 프로젝트용 원격 제어 인터페이스 만들기

비디오 섹션

아래 비디오에서 이 프로젝트의 시각적 안내를 확인하세요.

도전 과제

이 도전 과제를 통해 ESP32 C3 Super Mini Serial Monitor 기술을 향상시킵니다:

• 쉬움: 코드를 수정하여 세 가지 명령을 허용합니다: ON, OFF, BLINK (LED를 5번 깜박임)
• 쉬움: 현재 LED 상태를 보고하는 명령을 추가합니다 ("STATUS"를 보내 "LED is ON" 또는 "LED is OFF" 받음)
• 중간: PWM을 사용하여 밝기 제어를 만듭니다 - 0-255 값을 보내 LED 밝기 제어
• 중간: 여러 매개변수를 허용하는 명령 파서를 구축합니다 (예: "LED:1:ON" 또는 "LED:2:OFF")
• 고급: 도움말 텍스트 및 유효하지 않은 명령의 오류 처리가 있는 직렬 명령 메뉴 시스템을 구현합니다

함수 참조

• Serial.available()
• Serial.begin()
• Serial.print()
• Serial.println()
• Serial.read()
• Serial.readBytes()
• Serial.readBytesUntil()
• Serial.readString()
• Serial.readStringUntil()
• Serial.write()
