ESP32 C3 Super Mini 온도 습도 센서
이 튜토리얼은 DHT11 또는 DHT22 온도 및 습도 센서를 ESP32 C3 Super Mini에 연결하고 실시간 환경 데이터를 읽는 방법을 보여줍니다. 날씨 스테이션이나 홈 자동화 프로젝트를 구축하는 초보자에게 완벽합니다!
이 튜토리얼에서 배울 내용:
- DHT11 및 DHT22 센서가 무엇이고 어떻게 다른지
- DHT11/DHT22 센서를 ESP32 C3 Super Mini에 배선하는 방법
- ESP32를 위한 DHT 센서 라이브러리를 설치하는 방법
- 온도 및 습도 값을 읽는 코드를 작성하는 방법
- 시리얼 모니터에 센서 판독값을 표시하는 방법
필요한 하드웨어
| 1 | × | ESP32 C3 Super Mini | 아마존 | |
| 1 | × | USB 케이블 타입-A to 타입-C (USB-A PC용) | 쿠팡 | 아마존 | |
| 1 | × | USB 케이블 타입-C to 타입-C (USB-C PC용) | 아마존 | |
| 1 | × | DHT11 온도 습도 센서 모듈 | 아마존 | |
| 1 | × | (옵션) Temperature and Humidity Sensor DHT22 | 쿠팡 | 아마존 | |
| 1 | × | 10 kΩ Resistor | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (옵션) DC 커넥터 전원 연결 잭 플러그 소켓 | 쿠팡 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
DHT11 및 DHT22 온도 및 습도 센서 정보
DHT11 및 DHT22는 ESP32 C3 Super Mini 프로젝트와의 쉬운 통합을 위해 보정된 출력을 제공하는 디지털 온도 및 습도 센서입니다.
DHT11과 DHT22 간의 공통점
- 동일한 4핀 핀아웃 구성
- ESP32 C3 Super Mini에 대한 동일한 배선 연결
- 최소 변경으로 호환 가능한 코드
- 둘 다 단일 와이어 디지털 통신 사용
- 배터리 프로젝트에 이상적인 낮은 전력 소비
DHT11 및 DHT22 간의 차이
아래 표는 상세한 사양 비교를 보여줍니다:
| DHT22 | DHT11 | |
|---|---|---|
| 가격 | 저가 | 초저가 |
| 습도 범위 | 0% ~ 100% | 20% ~ 80% |
| 습도 정확도 | ± 2% ~ 5% | 5% |
| 온도 범위 | -40°C ~ 80°C | 0°C ~ 50°C |
| 온도 정확도 | ± 0.5°C | ± 2°C |
| 판독율 | 0.5Hz(2초마다 1회) | 1Hz(초당 1회) |
| 치수 | 15.1mm x 25mm x 7.7mm | 15.5mm x 12mm x 5.5mm |
| 작동 전압 | 3 ~ 5V | 3 ~ 5V |
핵심 교훈:
- DHT22는 더 나은 정확도와 더 넓은 범위 제공
- DHT11은 기본 프로젝트에 더 저렴
- 둘 다 ESP32 C3 Super Mini와 완벽하게 작동

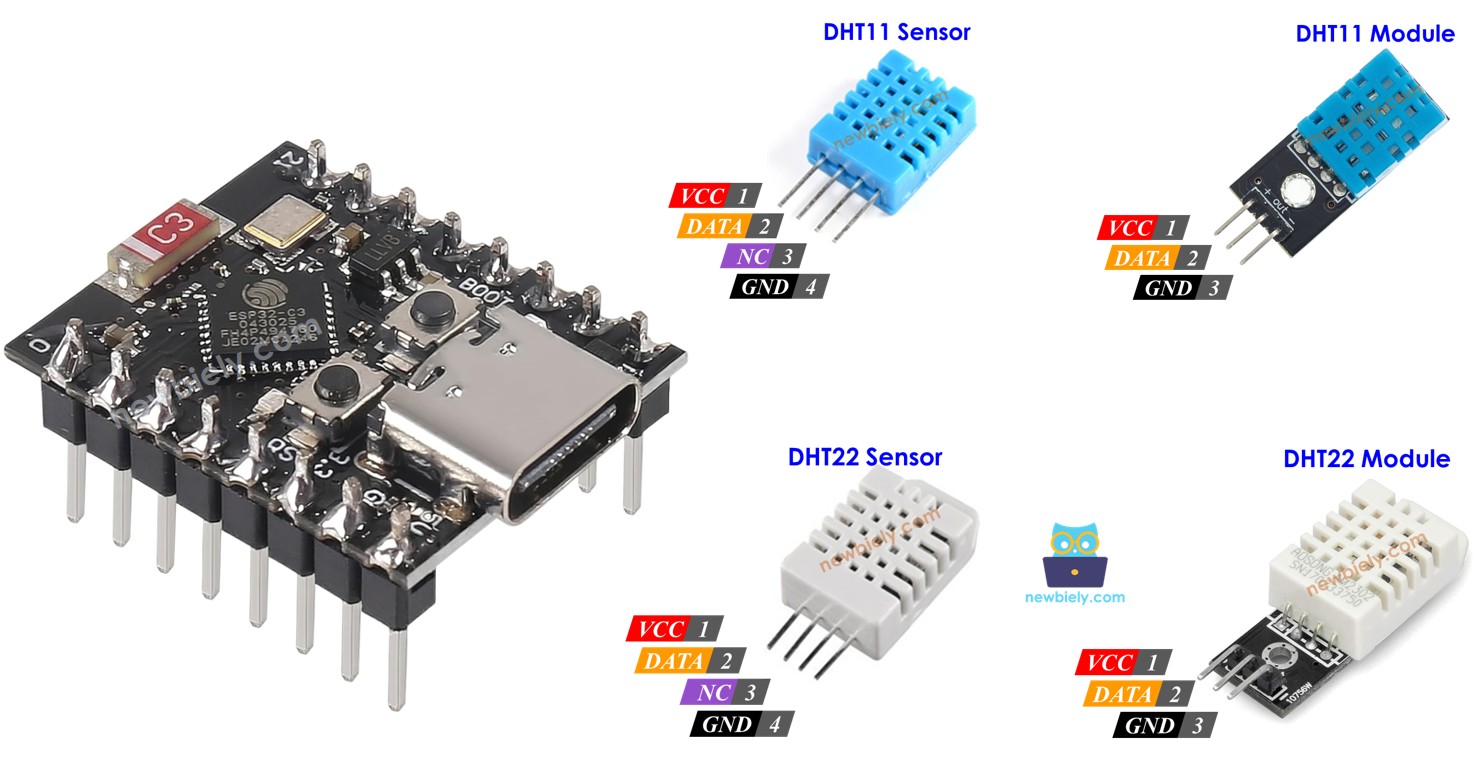

DHT11 및 DHT22 핀아웃
DHT11 및 DHT22 온도 습도 센서는 모두 동일한 4핀 구성을 공유합니다:
- GND 핀: 그라운드(0V)에 연결
- VCC 핀: 전원 공급(3.3V 또는 5V)에 연결
- DATA 핀: ESP32 C3 Super Mini와의 통신을 위한 디지털 신호 핀
- NC 핀: 연결 안 함(연결하지 않음)
모듈 버전(권장):
더 쉬운 배선을 위해 DHT11 및 DHT22 센서 모듈을 사용하는 것을 적극 권장합니다:
- 내장 풀업 저항기(외부 저항기 필요 없음)
- 3개의 핀만: VCC, GND 및 DATA(또는 +, -, OUT)
- 브레드보드 프로젝트에 더 편리
image source: diyables.io
참고: 핀 순서는 제조업체마다 다를 수 있습니다. 항상 모듈에 인쇄된 레이블을 확인하세요.
DHT11/DHT22와 ESP32 C3 Super Mini 간의 배선 다이어그램
DHT11 및 DHT22 센서와 ESP32 C3 Super Mini의 배선 연결은 동일합니다.
중요 참고:
- 원본 센서(4핀)의 경우 DATA와 VCC 사이에 10kΩ 풀업 저항이 필요합니다
- 센서 모듈(3핀)의 경우 저항이 내장되어 있습니다

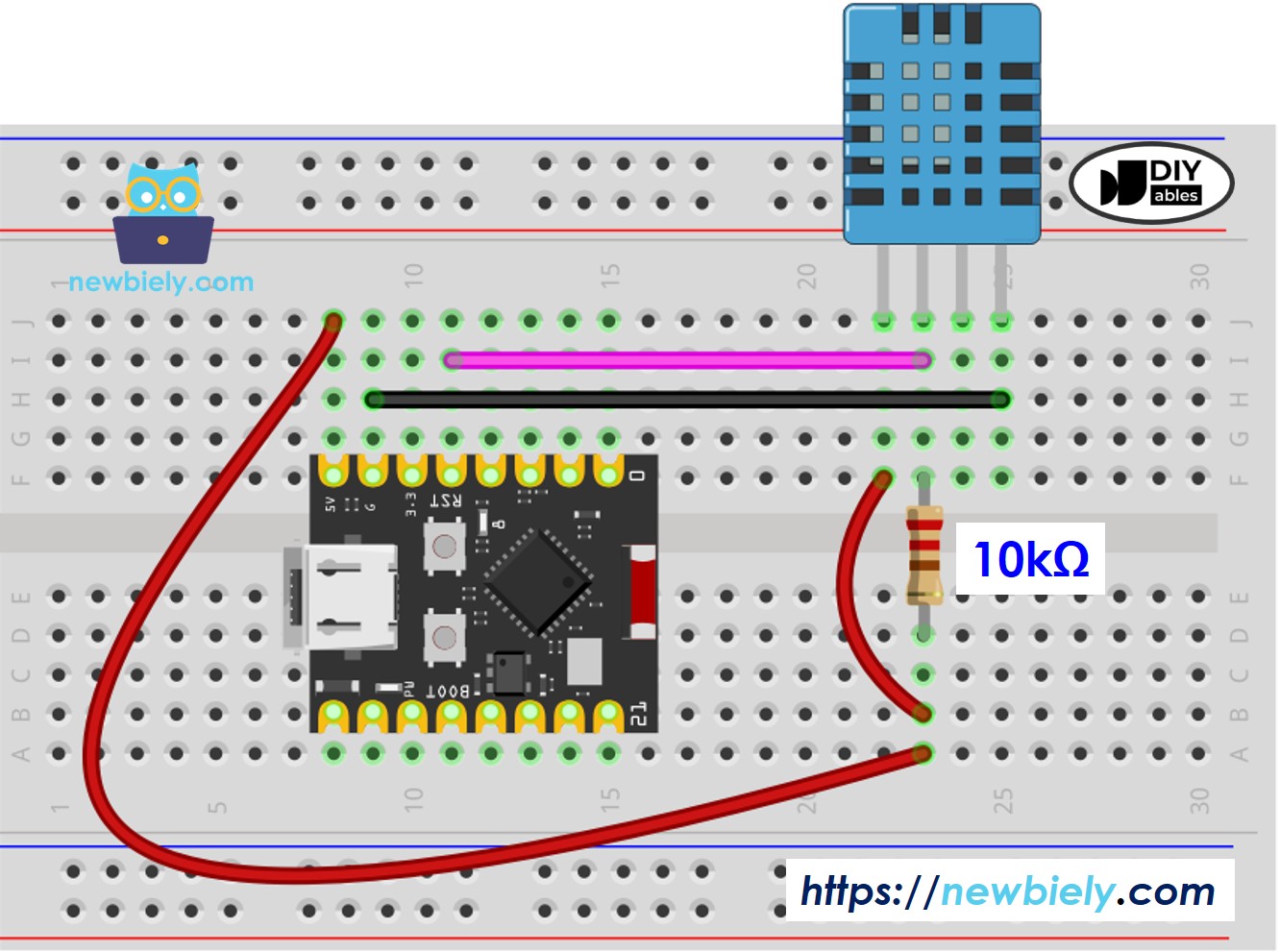

ESP32 C3 Super Mini - DHT11 센서 배선
| DHT11 Pin | ESP32 C3 Super Mini Pin |
|---|---|
| VCC | 3.3V |
| GND | GND |
| DATA | D4(또는 모든 디지털 핀) |
| NC | 연결 안 함 |
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

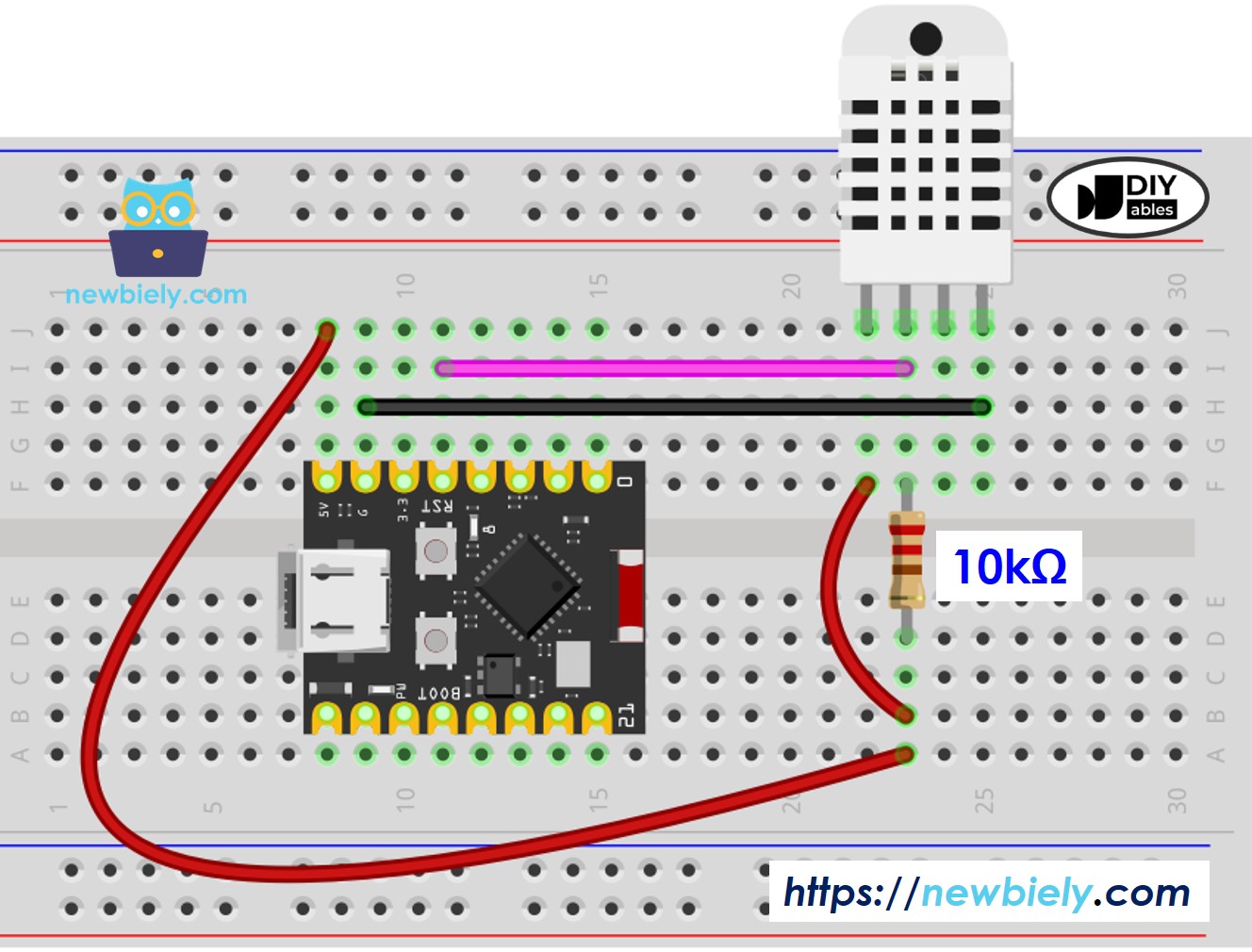

ESP32 C3 Super Mini - DHT22 센서 배선
| DHT22 Pin | ESP32 C3 Super Mini Pin |
|---|---|
| VCC | 3.3V |
| GND | GND |
| DATA | D4(또는 모든 디지털 핀) |
| NC | 연결 안 함 |
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

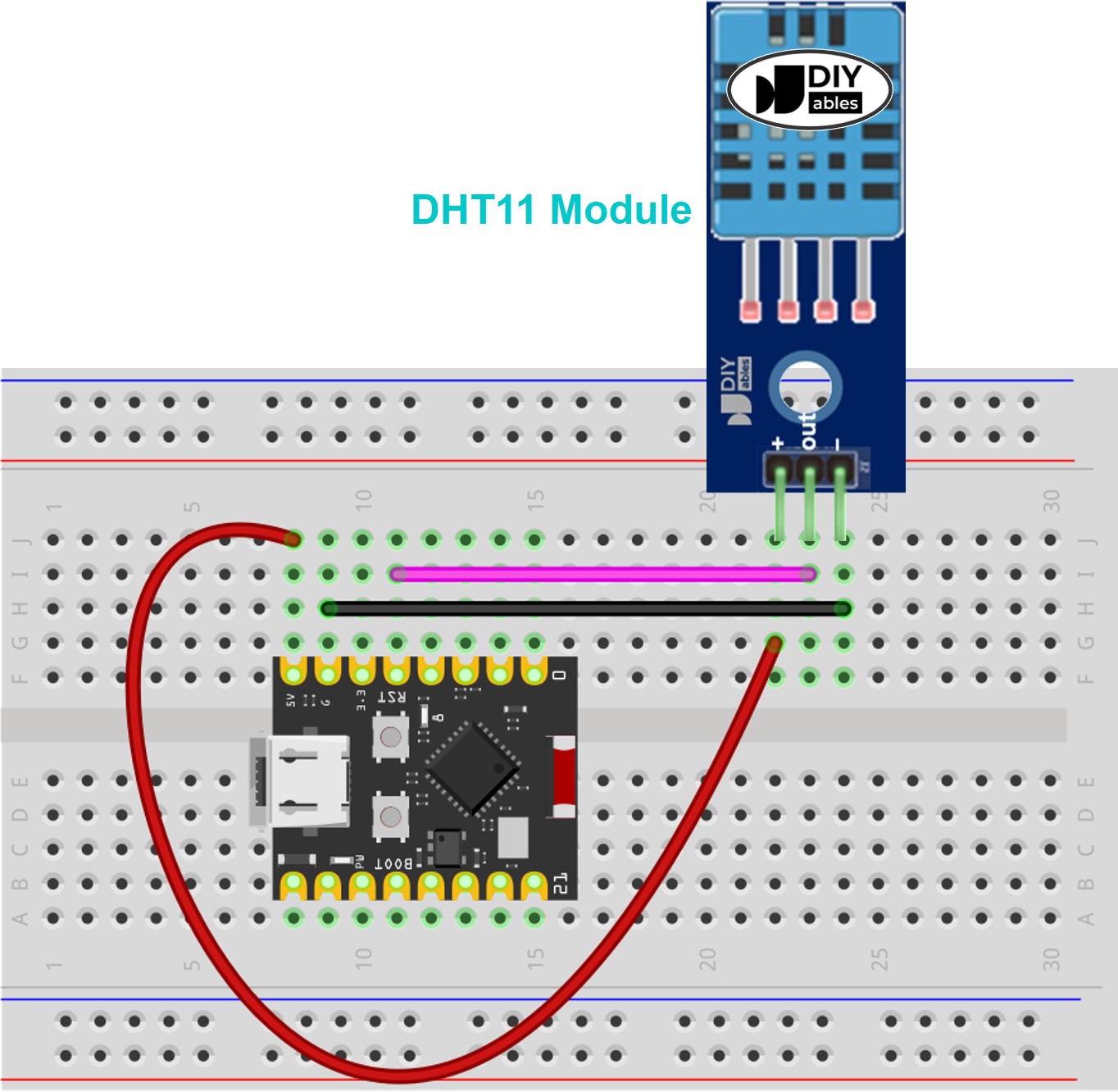

ESP32 C3 Super Mini - DHT11 모듈 배선
대부분의 DHT11 센서 모듈은 배선 설정을 단순화하는 내장 저항기를 포함합니다:
| DHT11 Module Pin | ESP32 C3 Super Mini Pin |
|---|---|
| +(또는 VCC) | 3.3V |
| -(또는 GND) | GND |
| OUT(또는 DATA) | D4 |
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

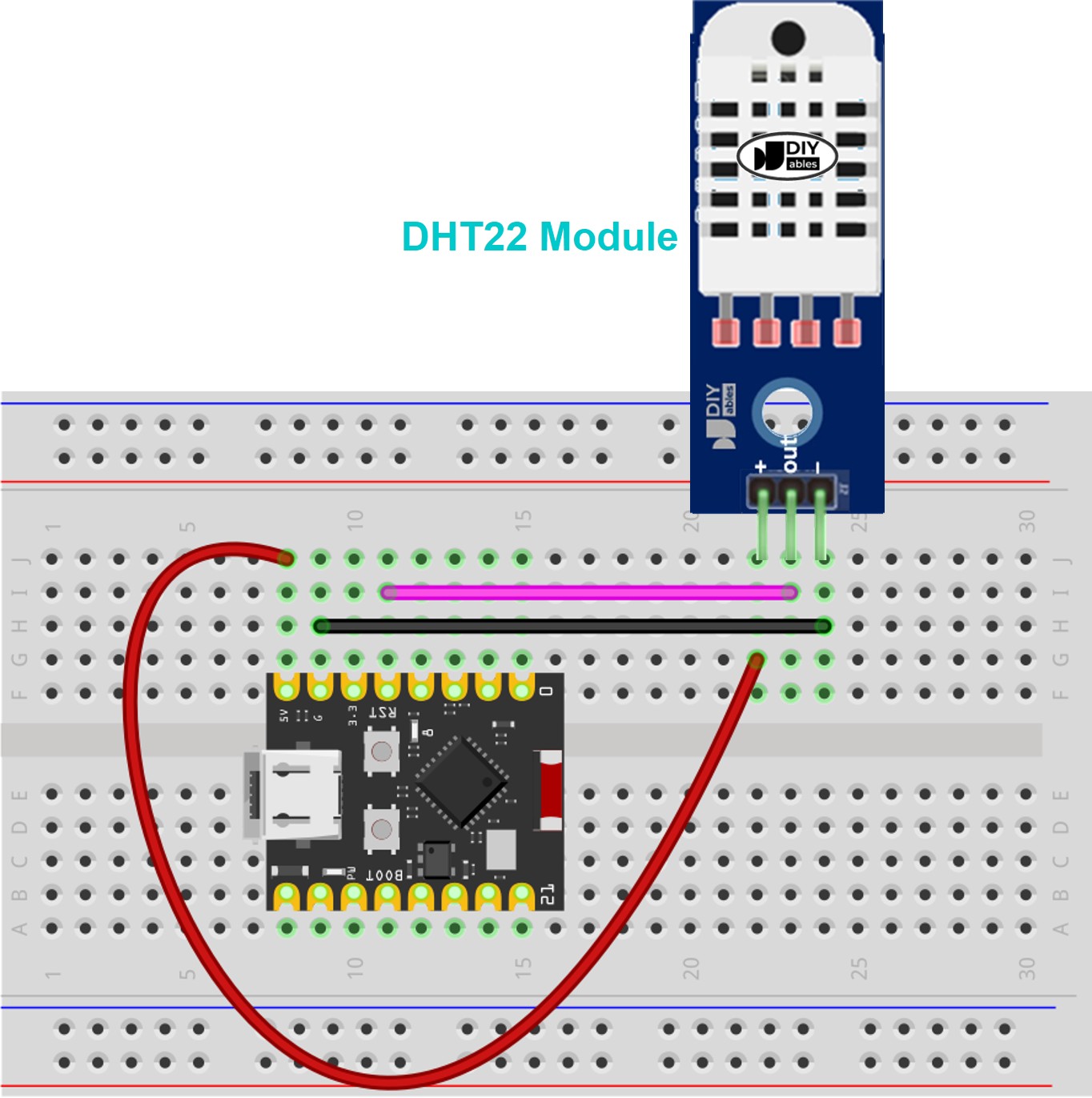

ESP32 C3 Super Mini - DHT22 모듈 배선
대부분의 DHT22 센서 모듈은 외부 구성 요소가 필요 없도록 내장 저항기를 포함합니다:
| DHT22 Module Pin | ESP32 C3 Super Mini Pin |
|---|---|
| +(또는 VCC) | 3.3V |
| -(또는 GND) | GND |
| OUT(또는 DATA) | D4 |
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
ESP32 C3 Super Mini 코드 - DHT11
이 코드는 DHT11 센서에서 온도 및 습도를 읽고 시리얼 모니터에 값을 표시합니다:
/*
* 이 ESP32 C3 Super Mini 코드는 newbiely.kr 에서 개발되었습니다
* 이 ESP32 C3 Super Mini 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/esp32-c3/esp32-c3-super-mini-temperature-humidity-sensor
*/
#include <DHT.h>
#define DHT_SENSOR_PIN 4 // The ESP32 C3 SuperMini pin 4 connected to DHT11 sensor
#define DHT_SENSOR_TYPE DHT11
DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE);
void setup() {
Serial.begin(115200);
dht_sensor.begin(); // initialize the DHT sensor
}
void loop() {
// read humidity
float humi = dht_sensor.readHumidity();
// read temperature in Celsius
float temperature_C = dht_sensor.readTemperature();
// read temperature in Fahrenheit
float temperature_F = dht_sensor.readTemperature(true);
// check whether the reading is successful or not
if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) {
Serial.println("Failed to read from DHT sensor!");
} else {
Serial.print("Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(temperature_C);
Serial.print("°C ~ ");
Serial.print(temperature_F);
Serial.println("°F");
}
// wait a 2 seconds between readings
delay(2000);
}
ESP32 C3 Super Mini 코드 - DHT22
이 코드는 개선된 정확도로 DHT22 센서에서 온도 및 습도를 읽습니다:
/*
* 이 ESP32 C3 Super Mini 코드는 newbiely.kr 에서 개발되었습니다
* 이 ESP32 C3 Super Mini 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/esp32-c3/esp32-c3-super-mini-temperature-humidity-sensor
*/
#include <DHT.h>
#define DHT_SENSOR_PIN 4 // The ESP32 C3 SuperMini pin 4 connected to DHT22 sensor
#define DHT_SENSOR_TYPE DHT22
DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE);
void setup() {
Serial.begin(115200);
dht_sensor.begin(); // initialize the DHT sensor
}
void loop() {
// read humidity
float humi = dht_sensor.readHumidity();
// read temperature in Celsius
float temperature_C = dht_sensor.readTemperature();
// read temperature in Fahrenheit
float temperature_F = dht_sensor.readTemperature(true);
// check whether the reading is successful or not
if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) {
Serial.println("Failed to read from DHT sensor!");
} else {
Serial.print("Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(temperature_C);
Serial.print("°C ~ ");
Serial.print(temperature_F);
Serial.println("°F");
}
// wait a 2 seconds between readings
delay(2000);
}
중요: 위의 두 코드 예제는 센서 유형 정의(DHT11 대 DHT22) 한 줄로만 다릅니다.
빠른 단계
- ESP32 C3 Mini를 처음 사용하나요? 개발 환경을 설정하기 위해 먼저 ESP32 C3 슈퍼 미니 - 시작하기 튜토리얼을 완료하세요.
- 구성 요소 배선: 위의 배선 다이어그램을 따라 DHT 센서를 ESP32 C3 Super Mini에 연결
- USB 케이블 연결: Type-C 케이블을 사용하여 ESP32 C3 Super Mini를 컴퓨터에 연결
- Arduino IDE 열기: 컴퓨터에서 Arduino IDE 소프트웨어 실행
- 보드 선택: 보드 메뉴에서 ESP32 C3 Super Mini 선택
- COM 포트 선택: ESP32 C3 Super Mini에 대한 올바른 COM 포트 선택
- DHT 라이브러리 설치: 왼쪽 사이드바의 라이브러리 관리자 아이콘 클릭
- 라이브러리 검색: 검색 상자에 "Adafruit DHT" 입력
- Adafruit DHT 설치: Adafruit의 DHT 센서 라이브러리에서 설치 클릭
- 종속성 설치: 메시지가 나타나면 모두 설치를 클릭하여 필요한 종속성 추가
- 코드 복사: 센서를 기반으로 DHT11 또는 DHT22 코드 선택
- 코드 업로드: 업로드 버튼을 클릭하여 ESP32 C3 Super Mini를 프로그래밍
- 시리얼 모니터 열기: 센서 판독값을 보려면 보드레이트를 115200으로 설정
- 센서 테스트: 센서를 열원 근처(예: 커피 컵)에 배치하여 값의 변화를 확인
- 프로 팁: DHT 센서는 안정화에 시간이 필요하므로 판독값 사이에 2-3초를 기다리세요.
시리얼 모니터 출력
코드를 업로드하고 115200 보드레이트로 시리얼 모니터를 열면 실시간 온도 및 습도 판독값이 표시됩니다:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')
New Line
9600 baud
Humidity: 45.00% | Temperature: 22.00°C ~ 71.60°F
Humidity: 45.00% | Temperature: 22.00°C ~ 71.60°F
Humidity: 44.00% | Temperature: 23.00°C ~ 73.40°F
Humidity: 44.00% | Temperature: 23.00°C ~ 73.40°F
Humidity: 43.00% | Temperature: 24.00°C ~ 75.20°F
Humidity: 43.00% | Temperature: 25.00°C ~ 77.00°F
Humidity: 42.00% | Temperature: 26.00°C ~ 78.80°F
Humidity: 42.00% | Temperature: 27.00°C ~ 80.60°F
Humidity: 41.00% | Temperature: 28.00°C ~ 82.40°F
Humidity: 40.00% | Temperature: 29.00°C ~ 84.20°F
응용 프로그램 및 프로젝트 아이디어
ESP32 C3 Super Mini에서 DHT11 또는 DHT22 센서를 사용하여 구축할 수 있는 실용적인 프로젝트는 다음과 같습니다:
- 홈 날씨 스테이션: 디스플레이에 실내 온도 및 습도 모니터링
- 스마트 온실 제어기: 습도 수준을 기반으로 급수 및 환기 자동화
- 욕실 환풍기 자동화: 습도가 임계값을 초과하면 자동으로 팬 켜기
- 서버실 모니터: 온도가 안전 수준 이상으로 올라가면 경고
- 스마트 온도계: 홈 자동화용 WiFi 지원 온도 컨트롤러 만들기
- 데이터 로거: 장기 분석을 위해 환경 데이터를 SD 카드에 기록
- 쾌적도 지수 계산기: 센서 판독값에서 열지수 또는 이슬점 계산
비디오 튜토리얼
이 프로젝트에 대한 시각적 안내는 아래 비디오를 보세요.
스스로 도전해보세요
ESP32 C3 Super Mini 온도 습도 센서 프로젝트를 다음 단계로 가져가세요:
- 쉬움: 온도가 25°C를 초과하면 켜지는 LED 추가
- 쉬움: 온도를 섭씨로만 표시하거나 화씨 변환 버튼 추가
- 중간: 습도가 30% 이하로 떨어지거나 70% 이상으로 올라가면 울리는 부저 경보 추가
- 중간: 스마트폰 브라우저에 센서 판독값을 표시하는 웹 서버 만들기
- 고급: 타임스탬프와 함께 온도 및 습도 데이터를 SD 카드에 기록
- 고급: ThingSpeak 또는 Blynk와 같은 클라우드 플랫폼에 센서 데이터 전송 원격 모니터링
- 고급: 센서 판독값에 따라 팬 및 가습기를 제어하는 완전한 기후 제어 시스템 구축
