아두이노 우노 R4 초음파 센서 피에조 버저

우리는 Arduino UNO R4와 초음파 센서를 사용하여 피에조 버저를 제어하는 방법을 배울 것입니다.

준비물

1×아두이노 우노 R4 와이파이 쿠팡 | 아마존
1×(또는) 아두이노 우노 R4 미니마 쿠팡 | 아마존
1×USB 케이블 타입-A to 타입-C (USB-A PC용) 쿠팡 | 아마존
1×USB 케이블 타입-C to 타입-C (USB-C PC용) 아마존
1×초음파 센서 쿠팡 | 아마존
1×3-24V 능동 피에조 버저 (Active Piezo Buzzer) 쿠팡 | 아마존
1×능동 피에조 버저 모듈 (Active Piezo Buzzer) 쿠팡 | 아마존
1×수동 피에조 버저 모듈 (Passive Piezo Buzzer Module) 쿠팡 | 아마존
1×브레드보드 쿠팡 | 아마존
1×점퍼케이블 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 스크루 터미널 블록 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 브레드보드 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 케이스 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 전원 분배기 쿠팡 | 아마존
1×(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 아마존
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

피에조 버저 및 초음파 센서에 대하여

튜토리얼에서 압전 부저와 초음파 센서에 대해 배우고, 핀 배열, 기능 및 프로그래밍에 대해 알아보세요.

이 가이드는 3-5V이 필요한 버저를 사용하지만, 12V 버저로 수정할 수도 있습니다. 이에 대한 자세한 내용은 아두이노 우노 R4 - 부저에서 확인하세요.

선연결

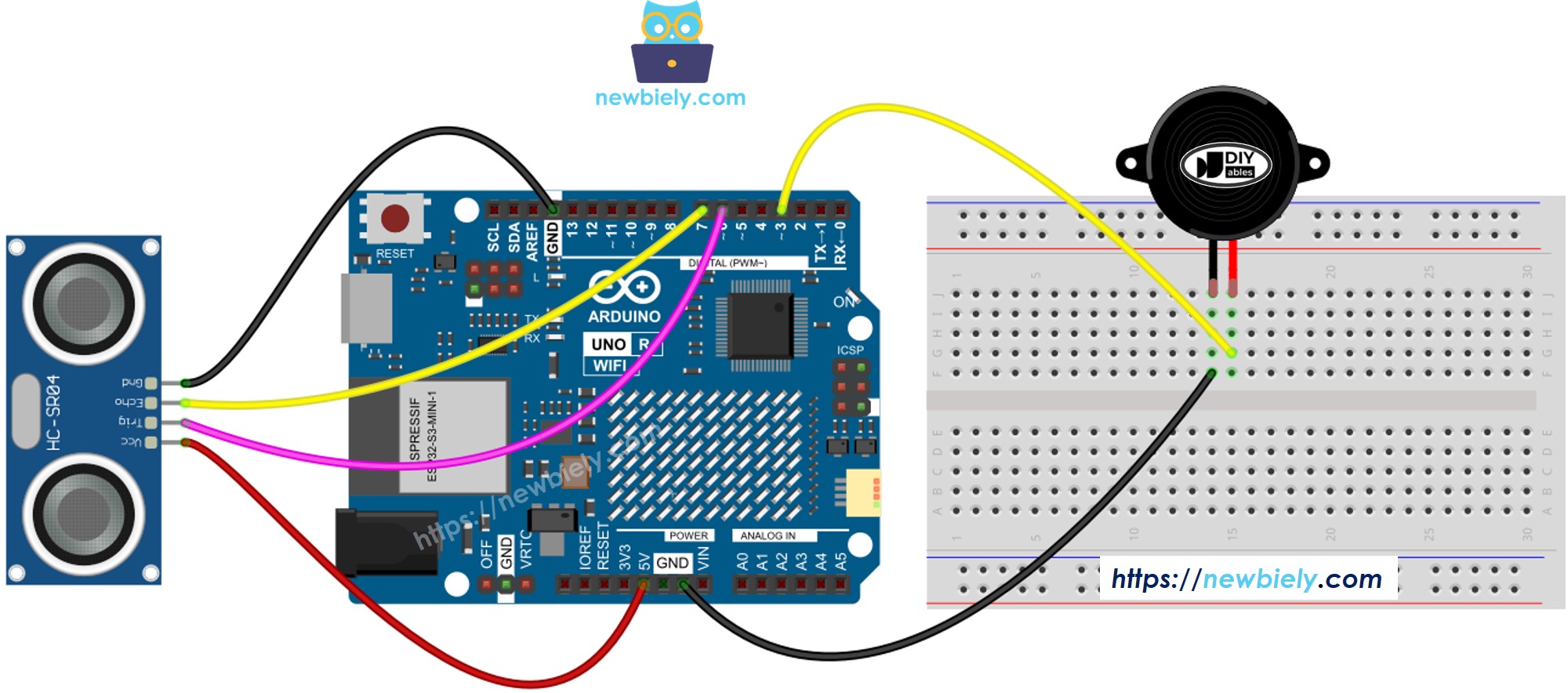

아두이노 우노 R4 초음파 센서 피에조 버저 배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

Arduino Uno R4와 기타 부품에 전원을 공급하는 가장 효과적인 방법을 확인하시려면, 아래 링크를 참조하세요: 아두이노 우노 R4 전원 공급 방법.

Arduino UNO R4 코드 - 간단한 소리

/* * 이 아두이노 우노 R4 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 우노 R4 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-r4/arduino-uno-r4-ultrasonic-sensor-piezo-buzzer */ #define TRIG_PIN 6 // The Arduino UNO R4 pin connected to the ultrasonic sensor's TRIG pin #define ECHO_PIN 7 // The Arduino UNO R4 pin connected to the ultrasonic sensor's ECHO pin #define BUZZER_PIN 3 // The Arduino UNO R4 pin connected to Piezo Buzzer's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if(distance_cm < DISTANCE_THRESHOLD) digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer else digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

자세한 사용 방법

이 지침을 단계별로 따르십시오:

  • Arduino Uno R4 WiFi/Minima를 처음 사용하는 경우 아두이노 우노 R4 - 소프트웨어 설치에 대한 튜토리얼을 참조하십시오.
  • 제공된 다이어그램에 따라 부품을 배선하십시오.
  • USB 케이블을 사용하여 Arduino Uno R4 보드를 컴퓨터에 연결하십시오.
  • 컴퓨터에서 Arduino IDE를 실행하십시오.
  • 적절한 Arduino Uno R4 보드(예: Arduino Uno R4 WiFi) 및 COM 포트를 선택하십시오.
  • USB 케이블을 사용하여 Arduino UNO R4를 컴퓨터에 연결하십시오.
  • Arduino IDE를 시작하고 올바른 보드와 포트를 선택하십시오.
  • Arduino IDE에 코드를 붙여넣으십시오.
  • Arduino IDE에서 Upload 버튼을 눌러 Arduino UNO R4에 코드를 전송하십시오.
  • 센서 근처에 손을 흔드십시오.
  • 피에조 부저에서 소리가 들립니다.

코드 설명

소스 코드의 주석을 보며 단계별 설명을 확인하세요!

아두이노 UNO R4 코드 - 멜로디

/* * 이 아두이노 우노 R4 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 우노 R4 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-r4/arduino-uno-r4-ultrasonic-sensor-piezo-buzzer */ #include "pitches.h" #define TRIG_PIN 6 // The Arduino UNO R4 pin connected to the ultrasonic sensor's TRIG pin #define ECHO_PIN 7 // The Arduino UNO R4 pin connected to the ultrasonic sensor's ECHO pin #define BUZZER_PIN 3 // The Arduino UNO R4 pin connected to Piezo Buzzer's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; // notes in the melody: int melody[] = { NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5, NOTE_E5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5, NOTE_D5, NOTE_G5 }; // note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo: int noteDurations[] = { 8, 8, 4, 8, 8, 4, 8, 8, 8, 8, 2, 8, 8, 8, 8, 8, 8, 8, 16, 16, 8, 8, 8, 8, 4, 4 }; void setup() { pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if(distance_cm < DISTANCE_THRESHOLD) buzzer(); // play a song delay(500); } void buzzer() { // iterate over the notes of the melody: int size = sizeof(noteDurations) / sizeof(int); for (int thisNote = 0; thisNote < size; thisNote++) { // to calculate the note duration, take one second divided by the note type. //e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc. int noteDuration = 1000 / noteDurations[thisNote]; tone(BUZZER_PIN, melody[thisNote], noteDuration); // to distinguish the notes, set a minimum time between them. // the note's duration + 30% seems to work well: int pauseBetweenNotes = noteDuration * 1.30; delay(pauseBetweenNotes); // stop the tone playing: noTone(BUZZER_PIN); } }

자세한 사용 방법

이 지침을 단계별로 따르세요:

  • 아두이노 Uno R4 WiFi/Minima를 처음 사용하는 경우, 아두이노 우노 R4 - 소프트웨어 설치에 대한 튜토리얼을 참조하세요.
  • 제공된 다이어그램에 따라 부품들을 연결하세요.
  • USB 케이블을 사용하여 Arduino Uno R4 보드를 컴퓨터에 연결하세요.
  • 컴퓨터에서 Arduino IDE를 실행하세요.
  • 적절한 Arduino Uno R4 보드(예: Arduino Uno R4 WiFi)와 COM 포트를 선택하세요.
  • 코드를 복사하여 Arduino IDE에서 여세요.
  • Arduino IDE에서 pitches.h라는 파일을 만드세요:
    • 시리얼 모니터 아이콘 아래의 버튼을 클릭하고 새 탭을 선택하거나, Ctrl+Shift+N 키를 사용하세요.
    아두이노 ide 2에 파일 추가
    • 파일 이름 pitches.h을(를) 제공하고 OK 버튼을 누르세요.
    아두이노 ide 2는 파일 pitches.h를 추가합니다.
    • 아래 코드를 복사하여 생성한 pitches.h 파일에 붙여넣으세요.
    /************************************************* * Public Constants *************************************************/ #define NOTE_B0 31 #define NOTE_C1 33 #define NOTE_CS1 35 #define NOTE_D1 37 #define NOTE_DS1 39 #define NOTE_E1 41 #define NOTE_F1 44 #define NOTE_FS1 46 #define NOTE_G1 49 #define NOTE_GS1 52 #define NOTE_A1 55 #define NOTE_AS1 58 #define NOTE_B1 62 #define NOTE_C2 65 #define NOTE_CS2 69 #define NOTE_D2 73 #define NOTE_DS2 78 #define NOTE_E2 82 #define NOTE_F2 87 #define NOTE_FS2 93 #define NOTE_G2 98 #define NOTE_GS2 104 #define NOTE_A2 110 #define NOTE_AS2 117 #define NOTE_B2 123 #define NOTE_C3 131 #define NOTE_CS3 139 #define NOTE_D3 147 #define NOTE_DS3 156 #define NOTE_E3 165 #define NOTE_F3 175 #define NOTE_FS3 185 #define NOTE_G3 196 #define NOTE_GS3 208 #define NOTE_A3 220 #define NOTE_AS3 233 #define NOTE_B3 247 #define NOTE_C4 262 #define NOTE_CS4 277 #define NOTE_D4 294 #define NOTE_DS4 311 #define NOTE_E4 330 #define NOTE_F4 349 #define NOTE_FS4 370 #define NOTE_G4 392 #define NOTE_GS4 415 #define NOTE_A4 440 #define NOTE_AS4 466 #define NOTE_B4 494 #define NOTE_C5 523 #define NOTE_CS5 554 #define NOTE_D5 587 #define NOTE_DS5 622 #define NOTE_E5 659 #define NOTE_F5 698 #define NOTE_FS5 740 #define NOTE_G5 784 #define NOTE_GS5 831 #define NOTE_A5 880 #define NOTE_AS5 932 #define NOTE_B5 988 #define NOTE_C6 1047 #define NOTE_CS6 1109 #define NOTE_D6 1175 #define NOTE_DS6 1245 #define NOTE_E6 1319 #define NOTE_F6 1397 #define NOTE_FS6 1480 #define NOTE_G6 1568 #define NOTE_GS6 1661 #define NOTE_A6 1760 #define NOTE_AS6 1865 #define NOTE_B6 1976 #define NOTE_C7 2093 #define NOTE_CS7 2217 #define NOTE_D7 2349 #define NOTE_DS7 2489 #define NOTE_E7 2637 #define NOTE_F7 2794 #define NOTE_FS7 2960 #define NOTE_G7 3136 #define NOTE_GS7 3322 #define NOTE_A7 3520 #define NOTE_AS7 3729 #define NOTE_B7 3951 #define NOTE_C8 4186 #define NOTE_CS8 4435 #define NOTE_D8 4699 #define NOTE_DS8 4978
    1. Arduino IDE에서 Upload 버튼을 눌러 코드 Arduino UNO R4로 전송합니다.
    2. 센서 근처에서 손을 흔듭니다.
    3. 피에조 부저에서 멜로디가 들립니다.

    코드 설명

    소스 코드 내의 주석에 작성된 각 설명을 보세요!

    ※ 주의:

    • 언급된 코드는 멜로디를 재생하는 동안 다른 코드가 실행되는 것을 중지시키는 delay() 함수를 사용합니다. 이를 방지하려면 ezBuzzer 라이브러리를 사용하세요. 이 라이브러리를 사용하면 다른 코드에 방해되지 않고 버저가 비프음을 내거나 멜로디를 연주할 수 있습니다.
    • 주어진 코드는 교육 목적을 위한 것입니다. 초음파 센서는 소음에 매우 민감합니다. 실질적인 초음파 센서의 사용을 위해서는 소음 필터링을 적용해야 합니다. 초음파 센서를 위한 소음 필터링 방법에 대해 알아보세요.
