아두이노 우노 R4 초음파 센서 릴레이

우리는 배우게 될 것입니다:

물체가 초음파 센서에 가까이 있으면 릴레이를 켭니다.
물체가 초음파 센서에서 멀리 떨어져 있으면 릴레이를 끕니다.

릴레이를 전구, LED 스트립, 모터 또는 액추에이터에 연결하여 초음파 센서를 사용해 이러한 장치를 제어할 수 있습니다.

준비물

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	(또는) DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi	쿠팡 \| 아마존
1	×	USB 케이블 타입-A to 타입-C (USB-A PC용)	쿠팡 \| 아마존
1	×	USB 케이블 타입-C to 타입-C (USB-C PC용)	아마존
1	×	초음파 센서	쿠팡 \| 아마존
1	×	릴레이	아마존
1	×	점퍼케이블	쿠팡 \| 아마존
1	×	(옵션) 솔레노이드 잠금장치	쿠팡 \| 아마존
1	×	(옵션) 12V 전원 어댑터	아마존
1	×	(옵션) DC 커넥터 전원 연결 잭 플러그 소켓	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노 R4용 스크루 터미널 블록 쉴드	쿠팡 \| 아마존
1	×	(추천) Sensors/Servo Expansion Shield for Arduino UNO R4	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노 R4용 브레드보드 쉴드	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노 R4용 케이스	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노 R4용 전원 분배기	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트	아마존

공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

릴레이 및 초음파 센서에 대하여

릴레이와 초음파 센서의 작동 방식, 핀 배치 및 프로그래밍에 익숙하지 않다면 다음 튜토리얼에서 더 알아볼 수 있습니다:

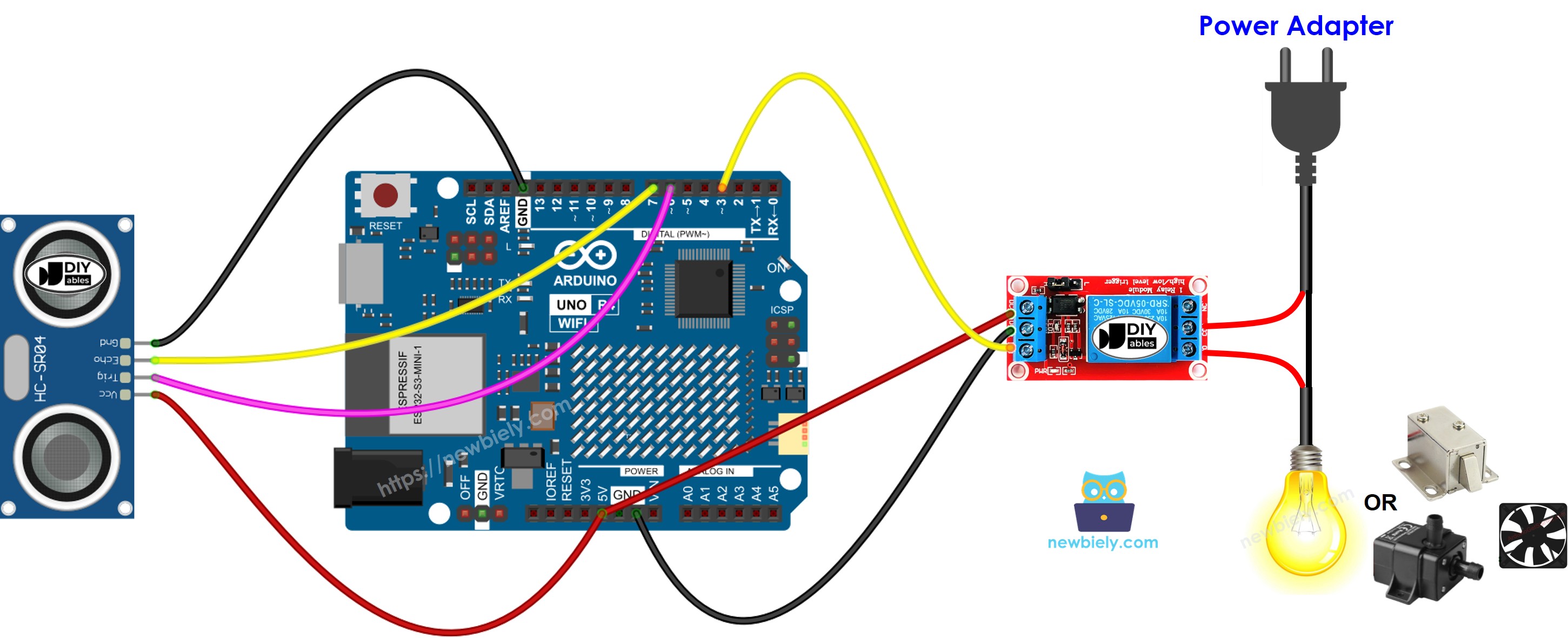

선연결

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

점퍼 와이어는 프로젝트를 옮길 때 빠질 수 있습니다. Proto Screw Terminal Block Shield 또는 Screw Shield V2로 이 문제를 해결할 수 있습니다. Arduino UNO R4에 꽂고 전선을 나사로 고정하세요. Screw Shield V2를 사용하면 다음과 같습니다:

아두이노 우노 R4 초음파 센서 릴레이 배선도 (screw shield v2)

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

Arduino Uno R4와 기타 부품에 전원을 공급하는 가장 효과적인 방법을 확인하시려면, 아래 링크를 참조하세요: 아두이노 우노 R4 전원 공급 방법.

아두이노 UNO R4 코드

/* * 이 아두이노 우노 R4 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 우노 R4 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-r4/arduino-uno-r4-ultrasonic-sensor-relay */ #define TRIG_PIN 7 // The Arduino UNO R4 pin connected to the ultrasonic sensor's TRIG pin #define ECHO_PIN 6 // The Arduino UNO R4 pin connected to the ultrasonic sensor's ECHO pin #define RELAY_PIN A5 // The Arduino UNO R4 pin connected to Relay's pin #define DISTANCE_THRESHOLD 50 // centimeters float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if(distance_cm < DISTANCE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

자세한 사용 방법

다음 지침을 단계별로 따르십시오:

Arduino Uno R4 WiFi/Minima를 처음 사용하시는 경우, 아두이노 우노 R4 - 소프트웨어 설치 튜토리얼을 참조하세요.
제공된 다이어그램에 따라 부품을 연결하세요.
USB 케이블을 사용하여 Arduino Uno R4 보드를 컴퓨터에 연결하세요.
컴퓨터에서 Arduino IDE를 실행하세요.
적절한 Arduino Uno R4 보드(예: Arduino Uno R4 WiFi)와 COM 포트를 선택하세요.
USB 케이블을 사용하여 Arduino UNO R4를 컴퓨터에 연결하세요.
Arduino IDE를 실행하고 올바른 보드와 포트를 선택하세요.
제공된 코드를 복사하여 Arduino IDE에 붙여넣으세요.
Arduino IDE에서 Upload 버튼을 눌러 Arduino UNO R4로 코드를 전송하세요.

센서 앞에 손을 대세요
릴레이의 상태 변화를 지켜보세요

코드 설명

소스 코드의 주석에서 라인별로 설명을 확인하세요!

※ 주의:

제공된 코드는 교육용입니다. 초음파 센서는 소음에 민감하게 반응합니다. 초음파 센서를 효과적으로 사용하려면 이 소음을 줄이는 것이 중요합니다. 초음파 센서의 소음 필터링 방법에서 방법을 배울 수 있습니다.

릴레이와 MOSFET 모듈 비교

장치를 스위칭하는 방법이 릴레이만 있는 것은 아닙니다. 12V 솔레노이드 잠금장치, 12V 펌프, 12V 팬처럼 장치가 DC 전원으로 작동한다면 MOSFET 모듈로도 같은 일을 할 수 있습니다.

	릴레이	MOSFET 모듈
할 수 있는 일	장치를 켜거나 끔	장치를 켜거나 끄고, 출력을 설정함(PWM)
스위칭할 때 소음	매번 딸깍 소리가 남	소리 없음
스위칭 속도	느림, 몇 밀리초	매우 빠름
수명	여러 번 스위칭하면 접점이 마모됨	움직이는 부분이 없어 오래 감
전원 종류	AC 또는 DC	DC만 가능
장치 전원 공급 장치	릴레이 정격에 맞는 모든 전압	약 6V 이상
Arduino와의 절연	예, 코일과 접점 사이	예, PC817 포토커플러로 절연
적합한 용도	AC 장치 또는 단순한 ON/OFF	DC 장치, 밝기 조절과 속도 제어

릴레이와 MOSFET 모듈은 모두 Arduino UNO R4 핀이 HIGH일 때 켜집니다. 그래서 단순한 ON/OFF라면 위 코드를 그대로 사용할 수 있습니다. 배선만 바뀝니다. AC 전원 장치에는 항상 릴레이를 사용하세요.

MOSFET 모듈의 핀 배치, 배선, PWM 코드, 안전 팁은 아두이노 우노 R4 - MOSFET 모듈 튜토리얼을 참고하세요.
