아두이노 우노 R4 모션 센서와 LED 스트립을 활용한 자동화된 조명 제어

이번 Arduino UNO R4 튜토리얼에서는 HC-SR501 모션 센서와 LED 스트립을 사용하여 자동화된 조명 제어 시스템을 구축하는 방법을 배웁니다. 이 DIY Arduino 프로젝트는 모션이 감지될 때 LED 스트립을 활성화하도록 배선, 프로그래밍 및 설정 과정을 안내합니다. 초보자에게 적합하며, 이 프로젝트는 다음에 이상적입니다:

Arduino UNO R4, HC-SR501 센서 및 LED 스트립을 사용하면 에너지 효율적인 스마트 조명 시스템을 만들 수 있습니다. 이 단계별 Arduino 프로그래밍 가이드를 따라 DIY 스마트 홈 자동화 프로젝트를 완성하세요.

준비물

1×아두이노 우노 R4 와이파이 쿠팡 | 아마존
1×(또는) 아두이노 우노 R4 미니마 쿠팡 | 아마존
1×USB 케이블 타입-A to 타입-C (USB-A PC용) 쿠팡 | 아마존
1×USB 케이블 타입-C to 타입-C (USB-C PC용) 아마존
1×HC-SR501 모션 센서 쿠팡 | 아마존
1×릴레이 아마존
1×12V LED 스트립 아마존
1×12V 전원 어댑터 아마존
1×DC 커넥터 전원 연결 잭 플러그 소켓 쿠팡 | 아마존
1×점퍼케이블 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 스크루 터미널 블록 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 브레드보드 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 케이스 쿠팡 | 아마존
1×(추천) 아두이노 우노 R4용 전원 분배기 쿠팡 | 아마존
1×(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 아마존
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

LED 스트립 및 모션 센서에 대하여

LED 스트립과 모션 센서(핀 배열, 작동 방식, 그리고 Arduino Uno R4와 상호 작용하는 방법)를 알아보시려면, 다음 튜토리얼을 참조하십시오:

선연결

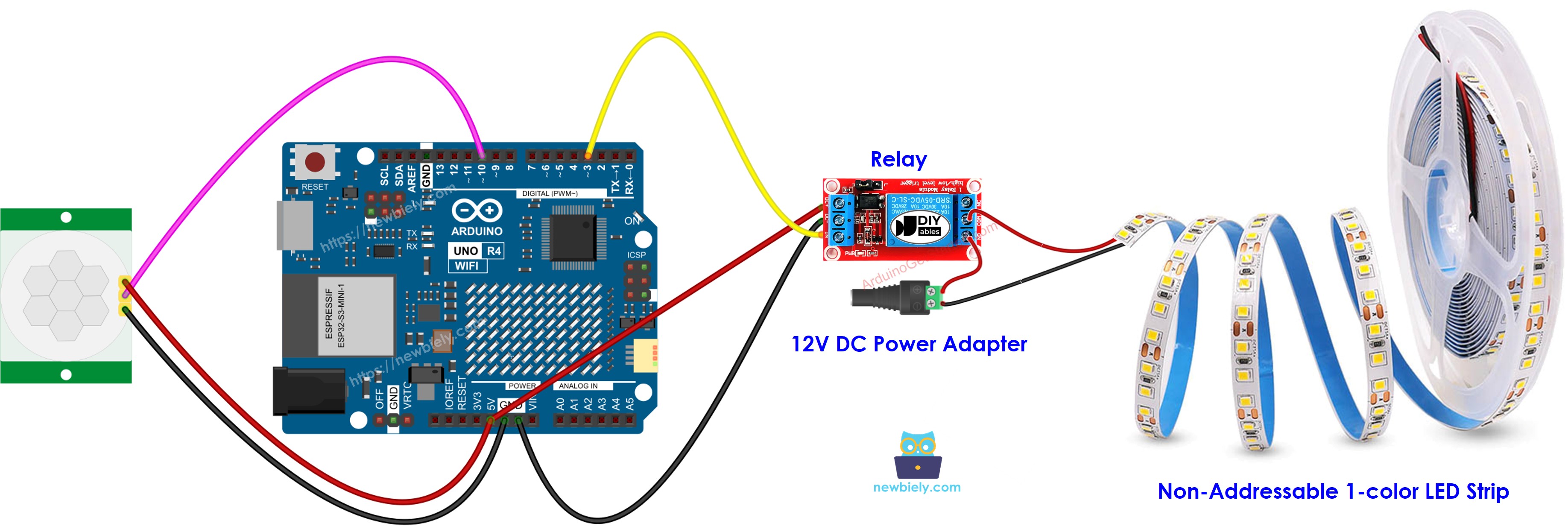

아두이노 우노 R4 모션 센서 LED 스트립 배선 다이어그램

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

Arduino Uno R4와 기타 부품에 전원을 공급하는 가장 효과적인 방법을 확인하시려면, 아래 링크를 참조하세요: 아두이노 우노 R4 전원 공급 방법.

초기 설정

Time Delay AdjusterScrew it in anti-clockwise direction fully.
Detection Range AdjusterScrew it in clockwise direction fully.
Repeat Trigger SelectorPut jumper as shown on the image.
아두이노 모션 센서 초기 설정

아두이노 UNO R4 코드 - 모션 센서가 LED 스트립 제어

/* * 이 아두이노 우노 R4 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 우노 R4 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-r4/arduino-uno-r4-automated-light-control-with-motion-sensor-and-led-strip */ #define MOTION_SENSOR_PIN 10 // The Arduino Uno R4 pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN 3 // The Arduino Uno R4 pin connected to the IN pin of relay, which controls LED Strip int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on LED strip } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off LED strip } }

자세한 사용 방법

다음 지침을 단계별로 따르십시오:

  • Arduino Uno R4 WiFi/Minima를 처음 사용하는 경우, 아두이노 우노 R4 - 소프트웨어 설치 튜토리얼을 참조하세요.
  • 제공된 도면에 따라 모션 센서와 LED 스트립을 Arduino Uno R4에 연결하세요.
  • USB 케이블을 사용하여 Arduino Uno R4 보드를 컴퓨터에 연결하세요.
  • 컴퓨터에서 Arduino IDE를 실행하세요.
  • 적절한 Arduino Uno R4 보드(예: Arduino Uno R4 WiFi)와 COM 포트를 선택하세요.
  • 제공된 코드를 복사하여 Arduino IDE에서 엽니다.
  • Arduino IDE에서 업로드 버튼을 눌러 코드를 Arduino Uno R4에 전송하세요.
  • 센서 근처에서 손을 흔드세요.
  • LED 스트립을 확인하세요.

동영상

비디오 제작은 시간이 많이 걸리는 작업입니다. 비디오 튜토리얼이 학습에 도움이 되었다면, YouTube 채널 을 구독하여 알려 주시기 바랍니다. 비디오에 대한 높은 수요가 있다면, 비디오를 만들기 위해 노력하겠습니다.

요약

이 Arduino UNO R4 튜토리얼에서는 HC-SR501 모션 센서와 LED 스트립을 사용하여 스마트 자동화 조명 제어 시스템을 만드는 방법을 배웠습니다. 단계별 가이드를 따라 Arduino 프로그래밍, 배선 및 설정을 마스터하여 모션이 감지될 때 조명이 켜지도록 했습니다. 이 DIY Arduino 프로젝트는 자동 계단 조명, 침대 밑 조명 또는 크리스마스 트리 조명과 같은 응용 분야에 적합하며 에너지 효율적인 스마트 홈 자동화 솔루션을 제공합니다. 습득한 기술을 바탕으로 이 Arduino UNO R4 프로젝트를 다른 창의적인 조명 아이디어에 응용하여 반응형 모션 감지 조명으로 집을 더욱 돋보이게 할 수 있습니다.
