아두이노 우노 Q 포텐셔미터

포텐셔미터 (회전식 각도 센서 또는 가변 저항이라고도 불림)를 사용하면 노브를 돌려 값을 수동으로 조정할 수 있습니다. 일반적인 용도로는 음량, 밝기 및 모터 속도 제어가 있습니다. 이 튜토리얼에서는 포텐셔미터를 Arduino UNO Q에 연결하고, ADC 값을 읽고, 전압으로 변환하고, Telegram를 통해 원격으로 읽기를 확인하는 방법을 배웁니다.

※ 주의:

Arduino UNO Q ADC 차이점: Arduino UNO Q의 STM32 MCU는 많은 다른 Arduino 보드의 10비트 ADC (0–1023)에 비해 12비트 ADC (값 0–4095)를 가지고 있습니다. 참조 전압은 3.3V입니다. ADC 읽기를 변환할 때 항상 이 값들을 사용하세요.

Arduino UNO Q and 가변저항

필요한 하드웨어

1×Arduino UNO Q 아마존
1×USB Cable for Arduino Uno Q 아마존
1×포텐셔미터 쿠팡 | 아마존
1×노브가 있는 포텐셔미터 모듈 쿠팡 | 아마존
1×브레드보드 쿠팡 | 아마존
1×점퍼케이블 쿠팡 | 아마존
1×(추천) 아두이노 우노용 스크루 터미널 블록 쉴드 쿠팡 | 아마존
1×(추천) Sensors/Servo Expansion Shield for Arduino Uno 쿠팡 | 아마존
1×(추천) 아두이노 우노용 브레드보드 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노용 케이스 쿠팡 | 아마존
1×(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 아마존
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

포텐셔미터에 대해

핀아웃

포텐셔미터는 3개의 핀을 가지고 있습니다:

  • GND 핀: GND에 연결
  • VCC 핀: 3.3V에 연결 (Arduino UNO Q에서 MCU는 3.3V로 작동합니다)
  • 출력 핀: Arduino UNO Q의 아날로그 입력 핀에 연결
가변저항 사용법 핀아웃

※ 주의:

GND와 VCC 핀을 바꿀 수 있습니다 - 이렇게 하면 출력 방향이 반대가 됩니다.

작동 방식

노브를 회전하면 출력 핀과 GND/VCC 사이의 저항이 변하여 출력 전압이 비례적으로 변합니다:

  • 0°에서 (GND 쪽): 출력 = 0V
  • 최대 각도에서 (VCC 쪽): 출력 = 3.3V (Arduino UNO Q에서)
  • 그 사이: 출력 = (각도 / ANGLE_MAX) × 3.3V
how 가변저항 works

Arduino UNO Q ADC

Arduino UNO Q MCU (STM32U585)는 12비트 ADC를 통해 출력 전압을 읽습니다 - 0에서 4095의 값을 생성합니다:

원본 범위
노브 회전 각도 0° ~ ANGLE_MAX
출력 전압 0V ~ 3.3V
Arduino UNO Q가 읽은 ADC 값 0 ~ 4095
매핑된 출력 값 VALUE_MIN ~ VALUE_MAX

일반적인 변환

  • ADC에서 전압으로:
voltage = floatMap(adc_value, 0, 4095, 0, 3.3);
  • ADC에서 제어 가능한 레벨로 (예: 밝기 0–255):
brightness = map(adc_value, 0, 4095, 0, 255);
  • ADC에서 각도로 (ANGLE_MAX를 알고 있는 경우):
angle = map(adc_value, 0, 4095, 0, ANGLE_MAX);

※ 주의:

map()는 정수를 반환합니다. 부동 소수점 변환의 경우 위에 표시된 대로 floatMap()을 사용하세요.

배선도

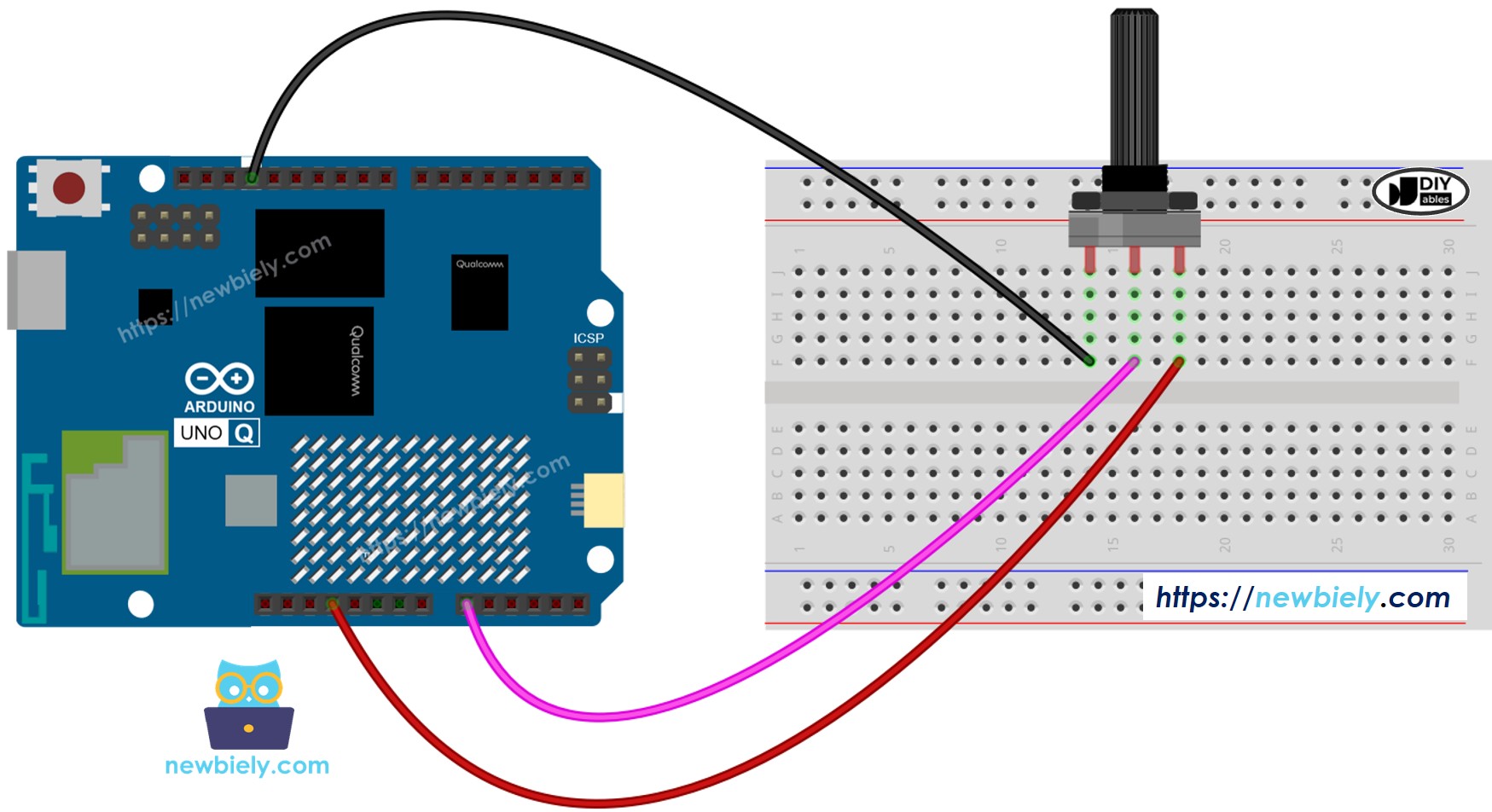

Arduino UNO Q 가변저항 연결 배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

브레드보드 없이 연결한 같은 배선입니다:

Arduino UNO Q 가변저항 연결 배선도 (브레드보드 없음)

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

이 회로를 계속 사용할 계획이라면 나사 단자를 고려해 보세요. Arduino UNO Q에 Proto Screw Terminal Block Shield 또는 Screw Shield V2를 추가하기만 하면 됩니다. Screw Shield 버전은 아래 다이어그램을 참고하세요.

Arduino UNO Q 가변저항 연결 배선도 (screw shield v2)

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

MCU 코드 — 포텐셔미터

Arduino UNO Q는 2개의 프로세서를 가지고 있습니다: STM32 MCU (실시간 하드웨어 제어를 처리함)와 Qualcomm MPU (Debian Linux를 실행함). 이 섹션에서는 STM32 MCU만 프로그래밍됩니다 - Linux 쪽은 유휴 상태로 유지됩니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방식을 보여줍니다.

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-potentiometer */ float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; } void setup() { // nothing to set up } void loop() { // Read ADC value from pin A0 (12-bit: 0-4095 on Arduino UNO Q) int adc_value = analogRead(A0); // Convert ADC value to voltage (3.3V reference on Arduino UNO Q) float voltage = floatMap(adc_value, 0, 4095, 0, 3.3); // TO DO: use adc_value or voltage in your logic here // Example: map to a 0-100 scale // int level = map(adc_value, 0, 4095, 0, 100); delay(500); }

빠른 단계

  • Arduino UNO Q를 처음 사용하나요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따라 개발 환경을 준비하세요.
  • 포텐셔미터 연결: 배선도에 따라 GND를 GND에, VCC를 3.3V에, 출력 핀을 A0에 연결합니다.
  • 연결: USB-C 케이블을 사용하여 Arduino UNO Q를 컴퓨터에 연결합니다.
  • Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
  • 새 앱 만들기: Create New App 버튼을 클릭합니다.
create new app in 아두이노 app lab on Arduino UNO Q
  • 앱에 이름을 지정하세요 (예: DIYables_Potentiometer)
  • Create를 클릭하여 확인합니다.
  • 새 앱 내부에 폴더와 파일 세트가 생성됩니다.
아두이노 app lab app folders and files on Arduino UNO Q
  • sketch/sketch.ino 파일을 찾으세요 - 이것이 MCU 스케치를 붙여넣을 위치입니다.
  • 스케치 붙여넣기: 위의 MCU 코드를 복사하여 스케치 파일에 붙여넣으세요. 다른 파일은 기본값으로 유지합니다.
    • Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
    add sketch 라이브러리 in 아두이노 app lab on Arduino UNO Q
    • Search for Arduino_RouterBridge created by Arduino and click the Install button.
    My Apps / DIYables Apps
    Run
    Bricks
    No bricks added...
    Sketch Libraries
    No sketch libra...
    Files
    python
    sketch
    .gitignore
    README.md
    app.yaml
    sketch.ino
    Add sketch library
    Arduino_RouterBridge Arduino

    This library provides a simple RPC bridge for Arduino UNO Q boards, allowing communication between the board and other devices using MsgPack serialization.

    0.4.1
    Install
    More Info
    • 업로드: Arduino App Lab에서 Run 버튼을 클릭하여 STM32에 컴파일 및 업로드합니다.
    click run 버튼 in 아두이노 app lab on Arduino UNO Q
    • 포텐셔미터 노브를 돌립니다 - ADC 값과 전압이 500ms마다 읽혀집니다. 결과는 다음 섹션의 Bridge Monitor를 통해 볼 수 있습니다.
    • Pro Tip: TO DO 주석을 map(adc_value, 0, 4095, 0, 255)로 바꿔 PWM을 통해 LED 밝기를 구동합니다.

    Linux + MCU Bridge 프로그래밍

    Arduino UNO Q에는 함께 작동하는 두 개의 프로세서가 있습니다: MPU (Qualcomm, Debian Linux 실행)와 MCU (STM32, Zephyr OS와 Arduino 스케치 실행). 이들은 Arduino_RouterBridge 라이브러리를 통해 RPC를 사용하여 통신합니다 - 절대 원시 시리얼 포트를 통하지 않습니다.

    • 포텐셔미터는 MCU (STM32)에 연결됩니다 - STM32의 아날로그 입력 핀 (A0)에 연결됩니다. MCU는 ADC 값을 읽고 전압으로 변환합니다.
    • MPU는 포텐셔미터를 직접 읽을 수 없습니다 - Bridge.call()을 통해 MCU에 읽기를 요청해야 합니다. MCU는 현재 ADC 값과 전압으로 응답합니다.
    • MPU는 Wi-Fi를 가지고 있습니다 - MPU가 Wi-Fi를 가진 전체 Debian Linux를 실행하므로 Telegram을 통해 포텐셔미터 읽기를 보고할 수 있습니다.
    • 통신: Linux 쪽의 Bridge.call()은 MCU 쪽의 Bridge.provide() 함수를 호출합니다
    • ⚠️ 예약됨: /dev/ttyHS1 (Linux)과 Serial1 (MCU)은 Arduino Router에서 사용됩니다 - 절대 직접 열지 마세요

    요약하면: MPU가 포텐셔미터 읽기를 요청 → MCU가 ADC를 읽음 → MCU가 값과 전압을 보고 → MPU가 기록하거나 전달함

    MCU 스케치 — Bridge와 Monitor 출력이 있는 포텐셔미터:

    /* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-potentiometer */ #include "Arduino_RouterBridge.h" float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; } void get_potentiometer() { int adc_value = analogRead(A0); float voltage = floatMap(adc_value, 0, 4095, 0, 3.3); Monitor.print("ADC: "); Monitor.print(adc_value); Monitor.print(", Voltage: "); Monitor.println(voltage); } void setup() { Bridge.begin(); Monitor.begin(); Bridge.provide("get_potentiometer", get_potentiometer); Monitor.println("Potentiometer Bridge ready"); } void loop() {}

    Python 스크립트 (Arduino App Lab) — Linux에서 포텐셔미터 폴링:

    /* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-potentiometer */ from arduino.app_utils import * import time def loop(): while True: Bridge.call("get_potentiometer") time.sleep(1) App.run(user_loop=loop)
    • 참고: MCU 스케치에서 Bridge.begin()이 호출되고 스케치가 업로드된 후 Linux 쪽에서 Python 스크립트를 실행하세요.
    • ⚠️ 경고: /dev/ttyHS1 (Linux)을 직접 열거나 코드에서 Serial1 (MCU)을 사용하지 마세요 - 이들은 Arduino Router에서 예약되어 있으며 접근하면 Bridge가 끊어집니다.

    빠른 단계

    • MCU 스케치 업로드: Arduino App Lab을 열고, 새 앱을 만들고, Bridge MCU 스케치를 위의 sketch/sketch.ino에 붙여넣고, Arduino_RouterBridge 라이브러리를 설치하고, Run을 클릭합니다.
    • Python 스크립트 추가: 위의 Python 코드를 동일한 앱의 Python 탭에 붙여넣습니다.
    • 앱 실행: Run을 클릭합니다 - Python 쪽이 매초 포텐셔미터를 폴링합니다.
    • 포텐셔미터 노브를 돌립니다 그리고 실시간으로 ADC 값과 전압이 업데이트되는 것을 봅니다.
    • 콘솔 확인: Console 탭 → MCU Monitor 서브탭을 열어봅니다.

    App Lab 콘솔 출력

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    Message (Enter to send a message to "Newbiely" on usb(2820070321))
    New Line
    9600 baud
    Potentiometer Bridge ready ADC: 0, Voltage: 0.00 ADC: 820, Voltage: 0.66 ADC: 2048, Voltage: 1.65 ADC: 3275, Voltage: 2.64 ADC: 4095, Voltage: 3.30

    Telegram 통합

    Telegram을 통해 어디서나 현재 포텐셔미터 값을 원격으로 읽습니다.

    아직 Telegram 봇이 없다면, 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참고하여 봇 토큰을 얻으세요.

    MCU 스케치: 이전 Bridge 섹션의 같은 MCU 스케치를 유지합니다 - 변경 사항이 없습니다. 계속하기 전에 STM32에 이미 업로드되고 실행 중인지 확인하세요.

    Python 스크립트 (Arduino App Lab) — 포텐셔미터 읽기를 위한 Telegram 봇:

    /* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-potentiometer */ from arduino.app_utils import * import requests import time BOT_TOKEN = "YOUR_BOT_TOKEN" API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}" last_update_id = 0 def send_message(chat_id, text): requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text}) def get_updates(): global last_update_id resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5}) return resp.json().get("result", []) def loop(): global last_update_id updates = get_updates() for update in updates: last_update_id = update["update_id"] msg = update.get("message", {}) chat_id = msg.get("chat", {}).get("id") text = msg.get("text", "").strip() if text == "/read": reading = Bridge.call("get_potentiometer") send_message(chat_id, reading) else: send_message(chat_id, "Commands:\n/read — read potentiometer ADC value and voltage") time.sleep(1) App.run(user_loop=loop)
    • 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꾸세요.
    • 포텐셔미터 읽기를 트리거하려면 /read를 보냅니다 - 결과는 MCU Monitor에 나타납니다.

    빠른 단계

    • MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다 (아직 하지 않았다면 먼저 업로드합니다).
    • Telegram 스크립트 붙여넣기: 위의 Python 코드를 Arduino App Lab의 앱 Python 탭에 복사합니다.
    • 토큰 설정: 스크립트의 YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꿉니다.
    • 앱 실행: Run을 클릭합니다 - 봇이 Telegram 메시지를 수신 대기하기 시작합니다.
    • 테스트: 포텐셔미터를 돌리고, /read를 보냅니다 - 봇이 ADC 값과 전압으로 응답합니다.

    App Lab 콘솔 출력

    DIYables_Apps
    Stop
    sketch.ino
    1#include "Arduino_RouterBridge.h"
    Serial Monitor
    Python
    [2026-04-29 12:00:01] Telegram: /read [2026-04-29 12:00:01] ADC: 1234, Voltage: 1.00 [2026-04-29 12:03:20] Telegram: /read [2026-04-29 12:03:20] ADC: 3072, Voltage: 2.48
    Telegram
    Telegram 12:45
    Welcome to Telegram!
    ArduinoBot 10:19
    Chatting with Arduino...
    telegram-botfather
    BotFather Yesterday
    Your bot has been created.

    ArduinoBot

    bot
    Today
    /read
    10:15 AM ✓✓
    ADC: 1234, Voltage: 1.00
    10:16 AM

    OpenClaw 통합

    아두이노 우노 Q - OpenClaw 튜토리얼에서 지침을 참고하여 이 튜토리얼에 OpenClaw를 적응시킬 수 있습니다

    애플리케이션/프로젝트 아이디어

    • 원격 음량 노브: 포텐셔미터를 사용하여 오디오 음량을 설정합니다 - Telegram을 통해 원격으로 레벨을 읽습니다
    • 광선 레벨 설정기: 포텐셔미터를 사용하여 LED 밝기 목표를 설정합니다 - Telegram을 통해 설정된 레벨을 확인합니다
    • 모터 속도 선택기: 포텐셔미터 값을 모터 속도에 매핑합니다 - Telegram을 통해 속도를 확인합니다
    • 임계값 구성기: 포텐셔미터를 사용하여 센서 임계값을 설정합니다 (예: 온도 경보) - 원격으로 확인 가능
    • 캘리브레이션 도구: 포텐셔미터를 사용하여 센서 오프셋을 조정합니다 - Telegram을 통해 캘리브레이션 값을 확인합니다

    도전 과제

    • 쉬움: 두 번째 출력을 추가합니다: ADC를 0–100% 레벨에 매핑하고 전압과 함께 인쇄합니다
    • 중간: 포텐셔미터 값을 get_level() Bridge 콜백을 통해 백분율 (0–100)로 노출합니다
    • 고급: 포텐셔미터를 지속적으로 모니터링하고 값이 마지막 읽기에서 10% 이상 변경되면 알림을 보내는 Telegram 봇을 구축합니다
