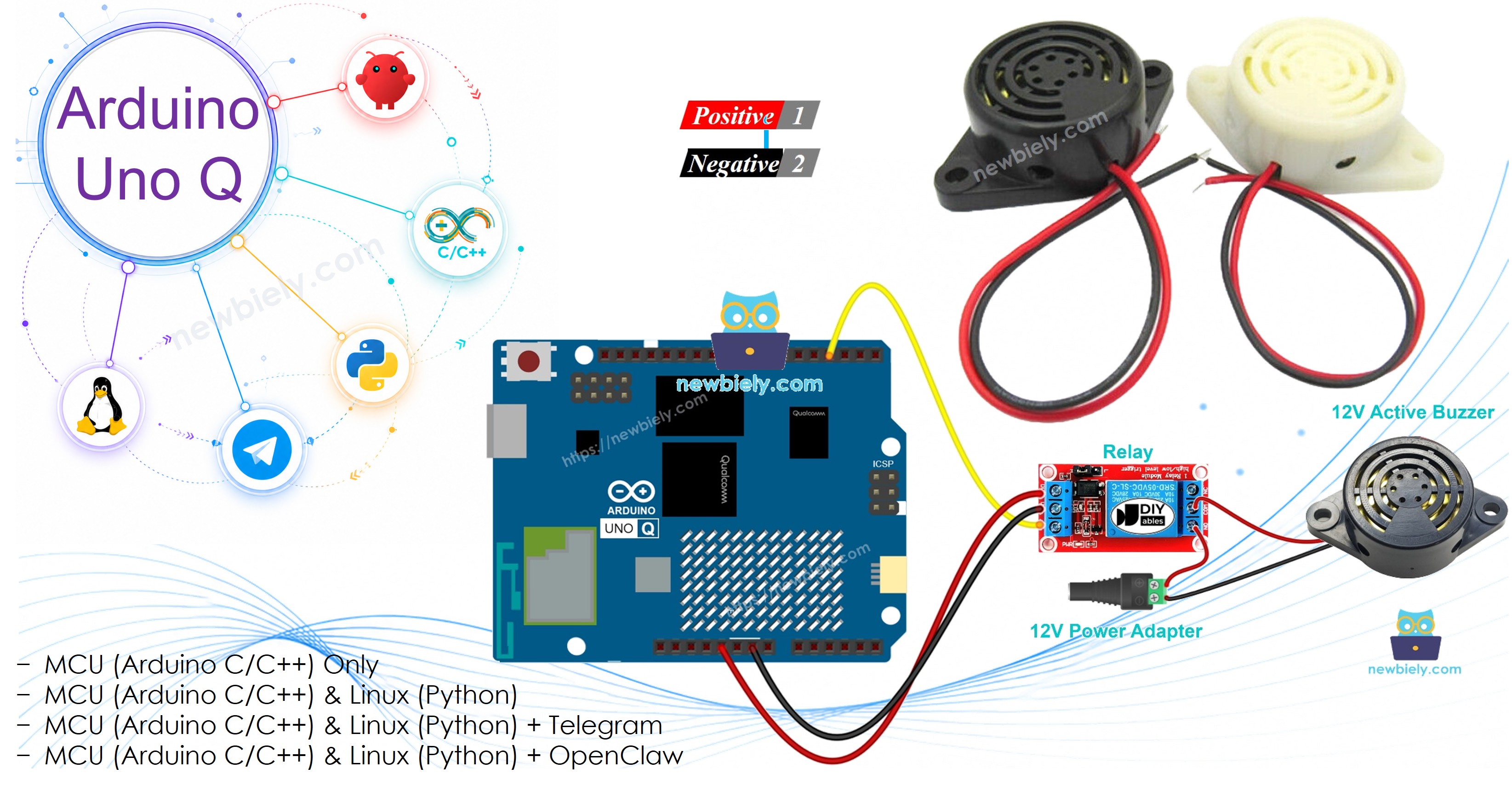

아두이노 우노 Q 12V 능동 부저
12V 능동 부저는 큰 소리를 내므로 알람과 경고에 이상적입니다. 12V가 필요하므로 Arduino UNO Q에서 직접 전원을 공급할 수 없습니다. 대신 릴레이가 Arduino가 제어하는 스위치 역할을 합니다. 이 튜토리얼에서는 12V 능동 부저를 릴레이를 통해 Arduino UNO Q에 연결하고 로컬 및 Telegram을 통해 원격으로 제어하는 방법을 배우게 됩니다.
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | 릴레이 | 아마존 | |
| 1 | × | 12V Active Buzzer | 쿠팡 | 아마존 | |
| 1 | × | 12V 전원 어댑터 | 아마존 | |
| 1 | × | DC 커넥터 전원 연결 잭 플러그 소켓 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
12V 능동 부저에 대하여
12V 능동 부저는 12V 전압이 인가되면 주파수 신호 없이 계속 큰 소리를 냅니다.
핀 구성
- 양의 (+) 핀 (빨강): 12V 전원(릴레이를 통해)에 연결
- 음의 (−) 핀 (검정): 12V 전원의 GND에 연결
Arduino UNO Q로 제어하는 방법
부저가 12V를 필요로 하고 Arduino UNO Q는 3.3V를 출력하므로 릴레이가 필요합니다:
- Arduino UNO Q는 릴레이 코일(3.3V 호환 신호)을 제어합니다
- 릴레이는 12V 라인을 부저에 켜고 끕니다
- 릴레이에 익숙하지 않으면 먼저 아두이노 우노 Q - 릴레이을 참조하세요

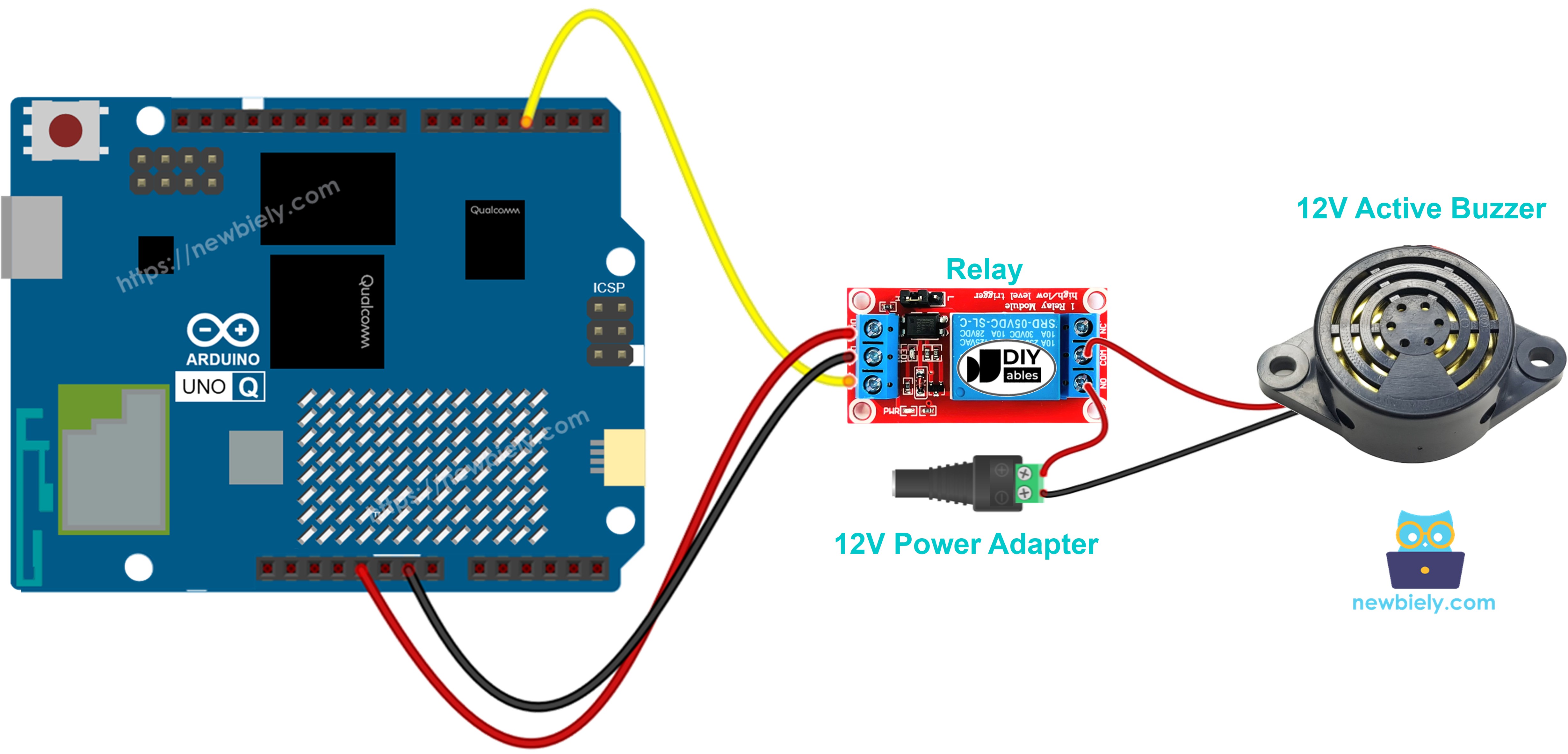

배선도
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
MCU 코드
Arduino UNO Q는 두 개의 프로세서를 가지고 있습니다: STM32 MCU (실시간 하드웨어 제어를 처리) 및 Qualcomm MPU (Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍됩니다 — Linux 쪽은 유휴 상태로 유지됩니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방법을 보여줍니다.
코드는 12V 부저를 2초 동안 켜고 5초 동안 끄며 계속 반복합니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
#define RELAY_PIN 3 // pin connected to the relay that controls the 12V buzzer
void setup() {
pinMode(RELAY_PIN, OUTPUT);
}
void loop() {
digitalWrite(RELAY_PIN, HIGH); // turn buzzer ON via relay
delay(2000);
digitalWrite(RELAY_PIN, LOW); // turn buzzer OFF via relay
delay(5000);
}
빠른 단계
- Arduino UNO Q를 처음 사용하신가요? 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따르세요. 그러면 개발 환경이 준비됩니다.
- 부품 배선: 릴레이 신호 핀을 핀 3에 연결하고, 릴레이를 12V 부저 및 12V 전원에 배선도에 표시된 대로 연결합니다.
- 연결: USB-C 케이블로 Arduino UNO Q를 컴퓨터에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 실행하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 앱 만들기: 앱 만들기 버튼을 클릭합니다.
- 앱에 이름을 지정합니다. 예: DIYables_Buzzer12V
- 만들기를 클릭하여 확인합니다.
- 새 앱 내에 생성된 폴더와 파일 집합이 표시됩니다.
- sketch/sketch.ino 파일을 찾습니다 — 여기가 MCU 스케치를 붙여넣을 위치입니다.
스케치 붙여넣기: 위의 MCU 코드를 복사하여 스케치 파일에 붙여넣습니다. 다른 파일은 기본값으로 유지합니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Arduino App Lab의 실행 버튼을 클릭하여 컴파일하고 STM32에 업로드합니다.
- 청취: 부저가 2초 동안 켜지고 5초 동안 꺼지며 계속 반복됩니다.
Linux + MCU Bridge 프로그래밍
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다: MPU (Qualcomm, Debian Linux 실행) 및 MCU (STM32, Zephyr OS 실행 및 Arduino 스케치). 이들은 Arduino_RouterBridge 라이브러리를 통해 RPC를 사용하여 통신합니다 — 절대 raw 시리얼 포트를 통해 통신하지 않습니다.
- 릴레이는 MCU(STM32)에 연결됩니다 — 디지털 출력 핀에 배선됩니다. MCU는 릴레이 HIGH/LOW를 구동하여 12V 부저를 제어합니다.
- MPU는 릴레이를 직접 제어할 수 없습니다 — Bridge.call()을 통해 MCU 함수를 호출하여 부저를 켜거나 꺼야 합니다.
- MPU에 Wi-Fi가 있습니다 — MPU는 Wi-Fi가 있는 완전한 Debian Linux를 실행하므로 Telegram 명령을 받고 부저를 원격으로 트리거할 수 있습니다.
- 통신: Linux 쪽의 Bridge.call()은 MCU 쪽의 Bridge.provide_safe() 함수를 호출합니다. (digitalWrite()는 하드웨어 API이므로)
- ⚠️ 예약됨: /dev/ttyHS1 (Linux) 및 Serial1 (MCU)은 Arduino Router에서 사용됩니다 — 절대 직접 열지 마세요.
간단히 말해: MPU가 on/off 명령을 보냄 → MCU가 릴레이를 구동함 → 릴레이가 12V 부저를 켭니다.
MCU 스케치 — Bridge 및 Monitor 출력이 있는 릴레이 제어 부저:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
#include "Arduino_RouterBridge.h"
#define RELAY_PIN 3
void buzzer_on() {
digitalWrite(RELAY_PIN, HIGH);
Monitor.println("Buzzer ON");
}
void buzzer_off() {
digitalWrite(RELAY_PIN, LOW);
Monitor.println("Buzzer OFF");
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW);
Bridge.provide_safe("buzzer_on", buzzer_on);
Bridge.provide_safe("buzzer_off", buzzer_off);
Monitor.println("12V Buzzer Bridge ready");
}
void loop() {}
Python 스크립트 (Arduino App Lab) — Linux에서 부저 제어:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
from arduino.app_utils import *
import time
def loop():
print("Turning buzzer ON")
Bridge.call("buzzer_on")
time.sleep(2)
print("Turning buzzer OFF")
Bridge.call("buzzer_off")
time.sleep(5)
App.run(user_loop=loop)
- 참고: MCU 스케치에서 Bridge.begin()이 호출되고 Linux 쪽에서 Python 스크립트를 실행하기 전에 스케치가 업로드되었는지 확인하세요.
- ⚠️ 경고: 코드에서 /dev/ttyHS1 (Linux) 또는 Serial1 (MCU)을 직접 열지 마세요 — 이들은 Arduino Router에서 예약되어 있고 액세스하면 Bridge를 손상시킵니다.
빠른 단계
- MCU 스케치 업로드: Arduino App Lab을 열고, 새 앱을 만들고, Bridge MCU 스케치를 sketch/sketch.ino에 붙여넣고, Arduino_RouterBridge 라이브러리를 설치하고, Run을 클릭합니다.
- Python 스크립트 추가: 위의 Python 코드를 같은 앱의 Python 탭에 붙여넣습니다.
- 앱 실행: Run을 클릭합니다 — Python은 부저를 자동으로 2초 동안 켜고 5초 동안 끕니다.
- 콘솔 확인: 콘솔 탭 → MCU Monitor 하위탭을 열어 "Buzzer ON" 및 "Buzzer OFF" 메시지를 확인합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
12V Buzzer Bridge ready
Buzzer ON
Buzzer OFF
Buzzer ON
Telegram 통합
어디서나 Telegram을 통해 12V 부저를 원격으로 제어합니다.
아직 Telegram 봇이 없으면, 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참조하여 봇 토큰을 얻으세요.
MCU 스케치: 이전 Bridge 섹션의 동일한 MCU 스케치를 유지합니다 — 변경 사항이 없습니다. 계속하기 전에 STM32에 이미 업로드되고 실행 중인지 확인합니다.
Python 스크립트 (Arduino App Lab) — 12V 부저 제어를 위한 Telegram 봇:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-buzzer
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/on":
Bridge.call("buzzer_on")
send_message(chat_id, "Buzzer is ON.")
elif text == "/off":
Bridge.call("buzzer_off")
send_message(chat_id, "Buzzer is OFF.")
else:
send_message(chat_id, "Commands:\n/on — turn buzzer ON\n/off — turn buzzer OFF")
time.sleep(1)
App.run(user_loop=loop)
- 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 교체하세요.
- /on을 보내 부저를 켭니다.
- /off를 보내 부저를 끕니다.
빠른 단계
- MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다. (아직 하지 않았으면 먼저 업로드합니다.)
- Telegram 스크립트 붙여넣기: 위의 Python 코드를 Arduino App Lab의 앱의 Python 탭에 복사합니다.
- 토큰 설정: 스크립트에서 YOUR_BOT_TOKEN을 실제 봇 토큰으로 교체합니다.
- 앱 실행: Run을 클릭합니다 — 봇이 Telegram 메시지를 수신 대기합니다.
- 테스트: /on을 보냅니다 — 부저가 켜집니다. /off를 보냅니다 — 꺼집니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /on
[2026-04-29 12:00:01] Buzzer is ON.
[2026-04-29 12:02:10] Telegram: /off
[2026-04-29 12:02:10] Buzzer is OFF.
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw 통합
이 튜토리얼을 OpenClaw에 맞게 조정할 수 있습니다. 아두이노 우노 Q - OpenClaw 튜토리얼의 지침을 참조하세요.
응용 프로그램/프로젝트 아이디어
- 원격 알람: 보안 이벤트가 발생할 때 Telegram을 통해 어디서나 큰 12V 알람을 트리거합니다
- 시간 초과 경고: MPU의 Linux 시계를 사용하여 예정된 시간에 부저를 울립니다
- 도어 보안 알람: 모션 센서와 페어링합니다 — 예상치 못한 동작이 감지되면 부저를 울립니다
- 프로세스 완료 경고: 오래 걸리는 프로세스(예: 3D 인쇄, 오븐 타이머)가 완료되면 부저를 울립니다
- 경계 경고: 릴레이 채널을 여러 개 사용하여 다양한 지역의 여러 부저를 제어합니다
도전해보세요
- 쉬움: 부저가 현재 켜졌는지 꺼졌는지 보고하는 /status 명령을 추가합니다
- 중간: N번 1초 간격으로 부저를 울리도록 하는 /beep <count> Telegram 명령을 추가합니다
- 고급: Telegram 제어 카운트다운 알람을 만들기 — Telegram에서 부저 트리거 시간을 예약하고 MPU가 자동으로 울립니다
