아두이노 우노 Q 가스 센서

MQ2 가스 센서는 LPG, 연기, 알코올, 프로판, 수소, 메탄 및 일산화탄소를 감지합니다. 디지털 신호(가스/무가스)와 아날로그 신호(가스 농도 수준)를 출력합니다. Bridge와 Telegram을 사용하면 Arduino UNO Q가 휴대폰에 즉시 가스 누출 알림을 보낼 수 있습니다.

이 튜토리얼에서 배울 내용:

Arduino UNO Q gas sensor

※ 주의:

조기 경고 목적으로만 가스 센서를 사용하십시오. 항상 적절한 가스 감지기, 환기 및 안전 장비와 함께 사용하십시오. 생명 안전 응용 프로그램을 위해 이 센서만 믿고 사용하지 마십시오.

필요한 하드웨어

1×Arduino UNO Q 아마존
1×USB Cable for Arduino Uno Q 아마존
1×MQ2 가스 센서 아마존
1×점퍼케이블 쿠팡 | 아마존
1×(추천) 아두이노 우노용 스크루 터미널 블록 쉴드 쿠팡 | 아마존
1×(추천) Sensors/Servo Expansion Shield for Arduino Uno 쿠팡 | 아마존
1×(추천) 아두이노 우노용 브레드보드 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노용 케이스 쿠팡 | 아마존
1×(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 아마존
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

MQ2 가스 센서에 대해

MQ2는 다음을 감지할 수 있습니다: LPG, 연기, 알코올, 프로판, 수소, 메탄 및 일산화탄소. 개별 가스를 구별하지 않으며 전체 가연성/유해 가스 수준을 측정합니다.

mq2 gas sensor 사용법 핀아웃

핀배치

  • VCC 핀: 5V 전원(내부 히터에는 5V가 필요함)
  • GND 핀: 그라운드
  • DO 핀: 디지털 출력 — HIGH = 가스 없음, LOW = 가스 감지됨. 감도는 온보드 포텐셔미터로 조정됩니다.
  • AO 핀: 아날로그 출력 — 높은 값 = 더 많은 가스 농도

LED 표시기

  • PWR-LED: 전원 표시기
  • DO-LED: 가스가 감지되면 켜집니다(DO 핀 LOW)

워밍업 요구 사항

MQ2는 정확한 판독 전에 내부 히터가 작동 온도에 도달해야 합니다:

  • 오랜 시간 후 처음 사용(>1개월): 24-48시간 워밍업
  • 정상 사용: 5-10분 워밍업; 초기 판독값이 높을 수 있지만 안정화됩니다

코드에는 setup()에 최소 20초의 워밍업 지연이 포함되어 있습니다. 센서에 전원을 공급하고 판독값을 신뢰하기 전에 기다립니다.

※ 주의:

MQ2 AO 핀은 5V에서 전원을 공급할 때 ~5V까지 출력할 수 있습니다. Arduino UNO Q MCU의 ADC 참조는 3.3V입니다 — 3.3V 이상의 전압은 ADC를 4095에서 포화시킵니다. DO 핀을 주 가스 감지 방법으로 사용하고 AO는 상대 강도로만 사용하십시오.

배선 다이어그램

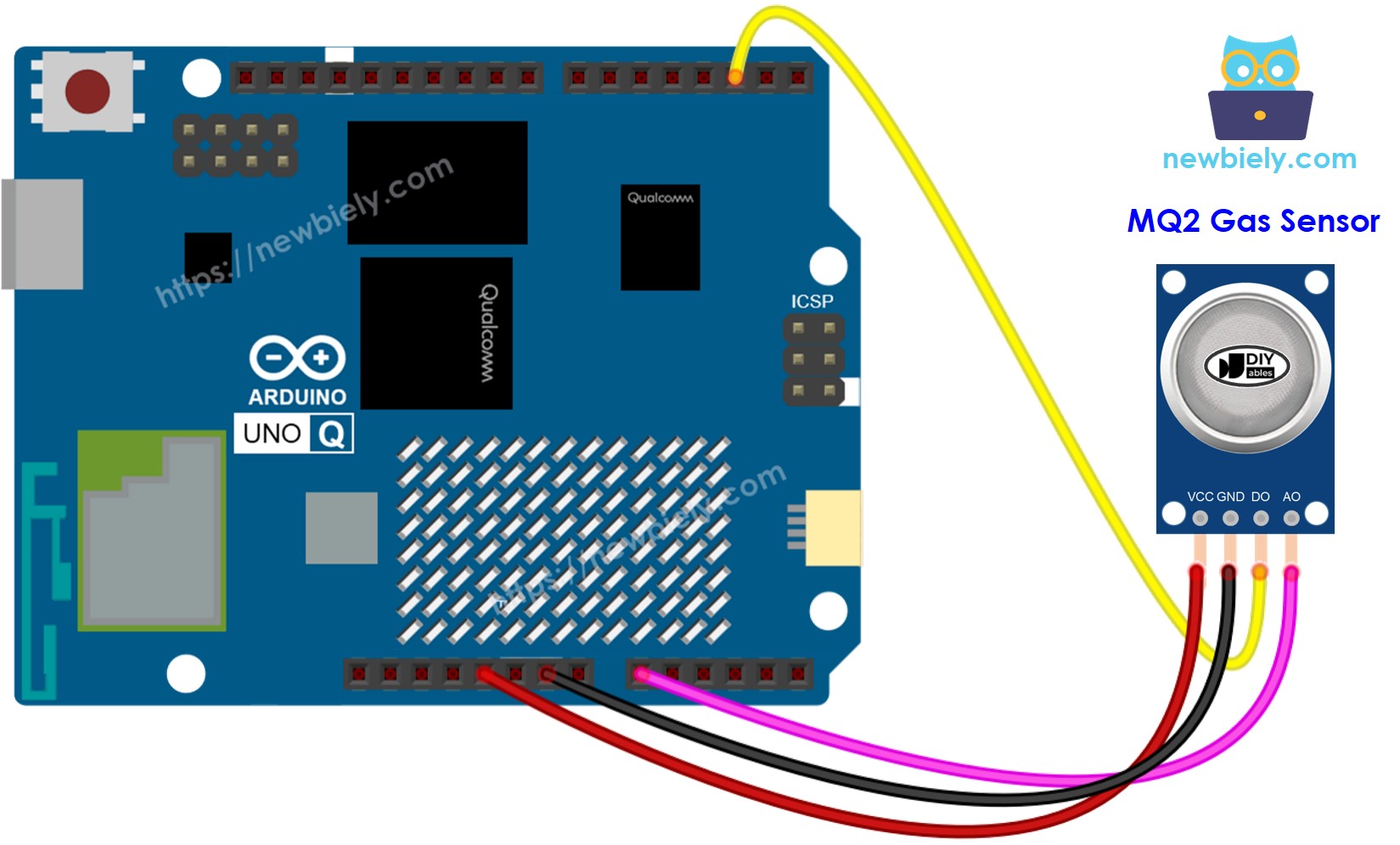

Arduino UNO Q mq2 gas sensor 연결 배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

MQ2 가스 센서 핀 Arduino UNO Q MCU
VCC 5V
GND GND
DO D2
AO A0

프로젝트를 오래 실행하거나 케이스 안에 넣을 경우, 전선을 나사로 고정하는 것이 좋습니다. Arduino UNO Q에 Proto Screw Terminal Block Shield 또는 Screw Shield V2를 추가하기만 하면 됩니다. 아래 그림처럼 각 전선은 같은 핀의 나사 단자로 연결됩니다.

Arduino UNO Q mq2 gas sensor 연결 배선도 (screw shield v2)

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

가스 센서 프로그래밍 방법

  • DO 핀을 디지털 입력으로 구성합니다:
pinMode(DO_PIN, INPUT);
  • 두 출력을 모두 읽습니다:
int do_state = digitalRead(DO_PIN); // HIGH = no gas, LOW = gas int ao_value = analogRead(AO_PIN); // 0-4095, higher = more gas
  • 디지털 출력에서 가스를 확인합니다:
if (do_state == LOW) { Serial.print("Gas DETECTED! Intensity (AO): "); Serial.println(ao_value); }

Arduino UNO Q 코드

Arduino UNO Q에는 함께 작동하는 두 개의 프로세서가 있습니다:

  • STM32 MCU는 센서를 20초 동안 워밍업한 다음 500ms마다 DO와 AO를 모두 읽습니다.
  • Qualcomm MPU는 Wi-Fi가 있는 Debian Linux를 실행합니다 — 이 섹션에서는 MCU만 프로그래밍됩니다. 이후 섹션에서는 두 프로세서가 Bridge를 통해 함께 작동하는 방식을 보여줍니다.
/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-gas-sensor */ // MQ2 Gas Sensor: // DO pin: HIGH = no gas, LOW = gas detected // AO pin: analog — higher value = more gas (12-bit ADC: 0-4095) // VCC = 5V (heating element requires 5V) // The MCU ADC reference is 3.3V. AO readings above 3.3V will saturate at 4095. // Use DO pin as the primary detection method for reliable gas alerts. #define DO_PIN 2 // The Arduino UNO Q MCU pin connected to DO of the MQ2 sensor #define AO_PIN A0 // The Arduino UNO Q MCU pin connected to AO of the MQ2 sensor void setup() { Serial.begin(9600); pinMode(DO_PIN, INPUT); Serial.println("Warming up the MQ2 sensor..."); delay(20000); // allow sensor to warm up Serial.println("Arduino UNO Q MQ2 Gas Sensor ready"); } void loop() { int do_state = digitalRead(DO_PIN); // HIGH = no gas, LOW = gas int ao_value = analogRead(AO_PIN); // 0-4095, higher = more gas if (do_state == LOW) { Serial.print("Gas DETECTED! Intensity (AO): "); Serial.println(ao_value); } else { Serial.print("No gas. AO value: "); Serial.println(ao_value); } delay(500); }

빠른 단계

Arduino UNO Q를 처음 사용하시나요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따르세요.

  • 연결: 배선 다이어그램에 표시된 대로 MQ2 가스 센서를 Arduino UNO Q MCU에 배선합니다.
  • Arduino App Lab 열기: Arduino App Lab을 실행하고 Arduino UNO Q를 감지할 때까지 기다립니다.
  • 새 앱 만들기: Create New App 버튼을 클릭합니다.
create new app in 아두이노 app lab on Arduino UNO Q
  • 앱에 이름을 지정합니다(예: GasSensor).
  • Create를 클릭하여 확인합니다.
아두이노 app lab app folders and files on Arduino UNO Q
  • 스케치 붙여넣기: 위의 MCU 코드를 복사하여 sketch/sketch.ino에 붙여넣습니다.
  • 업로드: Arduino App Lab에서 Run 버튼을 클릭합니다.
click run 버튼 in 아두이노 app lab on Arduino UNO Q
  • Serial Monitor에서 20초 워밍업 메시지가 완료될 때까지 기다립니다.
  • 센서를 소량의 가스에 노출합니다(예: 라이터를 불태우지 않고 센서 근처에 들고 있음) — Serial Monitor 출력을 관찰합니다.
  • DO LED가 반응하지 않으면 포텐셔미터를 조정합니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Message (Enter to send a message to "Newbiely" on usb(2820070321))
New Line
9600 baud
[2026-04-29 09:00:01] Warming up the MQ2 sensor... [2026-04-29 09:00:21] Arduino UNO Q MQ2 Gas Sensor ready [2026-04-29 09:00:22] No gas. AO value: 312 [2026-04-29 09:00:23] No gas. AO value: 310 [2026-04-29 09:00:24] Gas DETECTED! Intensity (AO): 2187 [2026-04-29 09:00:25] Gas DETECTED! Intensity (AO): 3042 [2026-04-29 09:00:26] No gas. AO value: 315

Bridge: Linux + MCU

이 섹션에서는 Arduino UNO Q의 두 프로세서를 모두 프로그래밍하는 방법을 보여줍니다. Linux 측에서는 Bridge를 통해 가스 상태 및 이벤트를 읽을 수 있습니다:

  • 가스 센서는 MCU에 연결되어 있습니다 — MCU는 20초 동안 워밍업한 다음 500ms마다 DO와 AO를 읽습니다.
  • MPU는 센서 핀을 직접 읽을 수 없습니다 — Bridge 함수를 호출하여 상태, 강도 값 또는 이벤트를 얻습니다.
  • MPU에는 Wi-Fi가 있습니다 — 완전한 Debian Linux를 실행하며, 가스가 감지되는 즉시 긴급 Telegram 가스 알림을 보낼 수 있습니다.
  • Arduino_RouterBridge는 두 프로세서 간에 RPC 통신을 활성화합니다.
  • ⚠️ /dev/ttyHS1(Linux) 및 Serial1(MCU)은 라우터에 의해 예약됨 — 사용자 코드에서 절대 열지 마십시오.

MCU 코드(Bridge)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-gas-sensor */ #include "Arduino_RouterBridge.h" #define DO_PIN 2 // The Arduino UNO Q MCU pin connected to DO of the MQ2 sensor #define AO_PIN A0 // The Arduino UNO Q MCU pin connected to AO of the MQ2 sensor bool cached_gas = false; int cached_ao = 0; bool gas_event = false; bool prev_gas = false; unsigned long last_read_ms = 0; const unsigned long READ_INTERVAL = 500; String get_state(String arg) { return cached_gas ? "gas" : "no_gas"; } String get_value(String arg) { return String(cached_ao); } String get_event(String arg) { if (gas_event) { gas_event = false; return "gas_detected"; } return "none"; } void setup() { Bridge.begin(); Monitor.begin(); pinMode(DO_PIN, INPUT); Monitor.println("Warming up the MQ2 sensor..."); delay(20000); // warm-up before Bridge callbacks start serving data Bridge.provide("get_state", get_state); Bridge.provide("get_value", get_value); Bridge.provide("get_event", get_event); Monitor.println("Arduino UNO Q MQ2 Gas Sensor Bridge ready"); } void loop() { unsigned long now = millis(); if (now - last_read_ms >= READ_INTERVAL) { last_read_ms = now; int do_state = digitalRead(DO_PIN); // LOW = gas detected cached_ao = analogRead(AO_PIN); cached_gas = (do_state == LOW); if (cached_gas && !prev_gas) { gas_event = true; Monitor.print("GAS DETECTED! AO value: "); Monitor.println(cached_ao); } else if (!cached_gas && prev_gas) { Monitor.println("Gas cleared. Air quality normal."); } prev_gas = cached_gas; } }

Python 코드(Bridge)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-gas-sensor */ from arduino.app_utils import * import time def loop(): state = Bridge.call("get_state") value = Bridge.call("get_value") print(f"Gas state: {state} AO value: {value}") time.sleep(0.5) App.run(user_loop=loop)

빠른 단계

  • 연결: 배선 다이어그램에 표시된 대로 MQ2 가스 센서를 Arduino UNO Q에 배선합니다.
  • Arduino App Lab 열기하고 GasSensorBridge라는 새 앱을 만듭니다.
  • MCU 스케치를 붙여넣기합니다 sketch/sketch.ino에.
  • Python 코드를 붙여넣기합니다 Python 파일에.
  • Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
add sketch 라이브러리 in 아두이노 app lab on Arduino UNO Q
  • Search for Arduino_RouterBridge created by Arduino and click the Install button.
My Apps / DIYables Apps
Run
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
Add sketch library
Arduino_RouterBridge Arduino

This library provides a simple RPC bridge for Arduino UNO Q boards, allowing communication between the board and other devices using MsgPack serialization.

0.4.1
Install
More Info
  • 업로드: Run 버튼을 클릭합니다. 워밍업 기간이 끝날 때까지 기다립니다.
click run 버튼 in 아두이노 app lab on Arduino UNO Q
  • 센서를 가스에 노출합니다 — 두 콘솔에서 이벤트를 관찰합니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Message (Enter to send a message to "Newbiely" on usb(2820070321))
New Line
9600 baud
[2026-04-29 09:00:01] Warming up the MQ2 sensor... [2026-04-29 09:00:21] Arduino UNO Q MQ2 Gas Sensor Bridge ready [2026-04-29 09:00:26] GAS DETECTED! AO value: 2187 [2026-04-29 09:00:30] Gas cleared. Air quality normal.
DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:22] Gas state: no_gas AO value: 310 [2026-04-29 09:00:24] Gas state: no_gas AO value: 312 [2026-04-29 09:00:26] Gas state: gas AO value: 2187 [2026-04-29 09:00:28] Gas state: gas AO value: 3042 [2026-04-29 09:00:30] Gas state: no_gas AO value: 315

Telegram

Arduino UNO Q 가스 센서에서 즉시 Telegram 가스 누출 알림을 받고 공기 품질을 원격으로 쿼리합니다.

MCU 스케치: 이전 Bridge 섹션의 동일한 MCU 스케치를 유지합니다.

Python 코드(Telegram)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-gas-sensor */ from arduino.app_utils import * import requests import time TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN" CHAT_ID = "YOUR_CHAT_ID" last_update_id = 0 def get_updates(): global last_update_id url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates" params = {"offset": last_update_id + 1, "timeout": 5} try: response = requests.get(url, params=params, timeout=10) data = response.json() if data["ok"]: return data["result"] except Exception as e: print(f"Error getting updates: {e}") return [] def send_message(chat_id, text): url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage" payload = {"chat_id": chat_id, "text": text} try: requests.post(url, data=payload, timeout=10) except Exception as e: print(f"Error sending message: {e}") def loop(): # Auto-alert on gas detection global last_update_id event = Bridge.call("get_event") if event == "gas_detected": value = Bridge.call("get_value") print(f"GAS DETECTED! AO value: {value}") send_message(CHAT_ID, f"⚠️ GAS DETECTED! Intensity (AO): {value}. Ventilate immediately!") # Handle Telegram commands updates = get_updates() for update in updates: last_update_id = update["update_id"] if "message" not in update: continue message = update["message"] chat_id = message["chat"]["id"] text = message.get("text", "").strip() print(f"Received: {text}") if text == "/start": send_message(chat_id, "Arduino UNO Q Gas Sensor Bot\n" "/state - Current gas state (gas / no_gas)\n" "/value - Read analog intensity (0-4095)\n" "Automatic alert when gas is detected!") elif text == "/state": result = Bridge.call("get_state") send_message(chat_id, f"Gas state: {result}") elif text == "/value": result = Bridge.call("get_value") send_message(chat_id, f"AO intensity value: {result}") else: send_message(chat_id, "Unknown command. Send /start for help.") time.sleep(0.3) App.run(user_loop=loop)

빠른 단계

  • YOUR_TELEGRAM_BOT_TOKEN을 BotFather에서 받은 실제 봇 토큰으로 바꿉니다.
  • YOUR_CHAT_ID를 Telegram 채팅 ID로 바꿉니다.
  • 이 Python 코드를 앱의 Python 파일에 붙여넣기합니다(동일한 MCU 스케치 유지).
  • Run 버튼을 클릭합니다 — 워밍업 후 센서를 가스에 노출하여 Telegram 알림을 트리거합니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:21] Waiting for Telegram messages... [2026-04-29 09:10:26] GAS DETECTED! AO value: 2187 [2026-04-29 09:10:32] Received: /state [2026-04-29 09:10:35] Received: /value
Telegram
Telegram 12:45
Welcome to Telegram!
ArduinoBot 10:19
Chatting with Arduino...
telegram-botfather
BotFather Yesterday
Your bot has been created.

ArduinoBot

bot
Today
⚠️ GAS DETECTED! Intensity (AO): 2187. Ventilate immediately!
10:15 AM
/state
10:16 AM ✓✓
Gas state: no_gas
10:17 AM
/value
10:18 AM ✓✓
AO intensity value: 312
10:19 AM

OpenClaw

You can adapt the OpenClaw to this tutorial by refering the instruction on 아두이노 우노 Q - OpenClaw Tutorial

프로젝트 아이디어

MQ2 가스 센서와 Arduino UNO Q를 사용하여 많은 유용한 프로젝트를 만들 수 있습니다:

  • 가정용 가스 누출 알람: 스토브 근처의 주방에 설치합니다 — 가스가 감지되면 MPU가 긴급 Telegram 알림과 강도 값을 보내고 릴레이를 통해 음향 알람도 트리거합니다.
  • 환기 제어기: 가스 센서를 릴레이 제어 팬과 결합합니다 — 가스 AO가 임계값을 초과하면 MCU가 자동으로 팬을 켜고 Python에서 Telegram 알림을 보냅니다.
  • 공기 품질 로거: 매분 가스 상태 및 AO 값을 Linux의 CSV 파일에 로깅합니다 — 공기 품질 이벤트 및 최고 판독값의 일일 Telegram 요약을 보냅니다.
  • 차고 일산화탄소 모니터: 센서를 차고에 배치합니다 — 자동차 엔진이 공기에 CO를 남길 때 Telegram 알림을 받고 AO가 기준선으로 돌아갈 때 자동 알림 취소됩니다.
  • 다중 가스 안전 시스템: 가스 센서를 불꽃 센서 튜토리얼과 결합합니다 — 둘 다 동시에 위험을 감지하면 최대 긴급성을 위해 "GAS + FIRE" Telegram 알림을 보냅니다.

자신을 도전해 보세요

Arduino UNO Q의 MQ2 가스 센서로 더 나아갈 준비가 되셨나요? 다음 도전을 시도해 보세요:

  • 쉬움: 마지막 5개의 가스 감지 이벤트, 타임스탬프 및 Python 리스트에 저장된 AO 강도 값을 반환하는 /history Telegram 명령을 추가합니다.
  • 중간: 거짓 알람 필터 구현: 가스가 최소 3개의 연속 판독값(1.5초) 동안 감지되어야 MPU에서 Telegram 알림을 보냅니다 — 이는 단일 판독값 스파이크가 거짓 알람을 트리거하는 것을 방지합니다.
  • 고급: 가스 강도 추세 모니터 빌드: Python에서 마지막 20개의 AO 판독값을 추적합니다 — 가장 최근 10개 판독값의 평균이 이전 10개 판독값의 평균보다 50% 높으면 DO 핀이 트리거되기 전에도 "Gas concentration rising" Telegram 알림을 보냅니다.
