아두이노 우노 Q 도어 센서

도어 센서는 리드 스위치와 자석을 사용하여 도어나 창이 열려 있는지 닫혀 있는지를 감지합니다. Arduino UNO Q에서 MCU는 리드 스위치 상태를 읽고, Linux 측에서 도어가 열리거나 닫힐 때 즉시 Telegram 알림을 보낼 수 있습니다.

이 튜토리얼에서 배우는 내용:

Arduino UNO Q 도어 센서

필수 하드웨어

1×Arduino UNO Q 아마존
1×USB Cable for Arduino Uno Q 아마존
1×문 센서 쿠팡 | 아마존
1×점퍼케이블 쿠팡 | 아마존
1×(추천) 아두이노 우노용 스크루 터미널 블록 쉴드 쿠팡 | 아마존
1×(추천) Sensors/Servo Expansion Shield for Arduino Uno 쿠팡 | 아마존
1×(추천) 아두이노 우노용 브레드보드 쉴드 쿠팡 | 아마존
1×(추천) 아두이노 우노용 케이스 쿠팡 | 아마존
1×(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 아마존
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

도어 센서에 대하여

핀 배열

도어 센서는 두 부분으로 구성됩니다:

  • 리드 스위치 — 두 개의 금속 커넥터(극성 없음)
  • 자석 — 움직이는 부분(도어 또는 창)에 부착됨
도어 센서 사용법 핀아웃

리드 스위치의 두 핀은 서로 교환 가능합니다 — 관찰할 극성이 없습니다.

작동 원리

자석은 도어나 창(움직이는 부분)에 고정되고, 리드 스위치는 도어 프레임(고정된 부분)에 고정됩니다.

  • 도어가 닫혀 있을 때, 자석이 리드 스위치 근처에 있습니다 — 회로가 닫힙니다
  • 도어가 열려 있을 때, 자석이 멀어집니다 — 회로가 열립니다
도어 센서 how it works

※ 주의:

리드 스위치는 HIGH 또는 LOW를 직접 출력하지 않습니다. 리드 스위치의 한 핀을 GND에 연결하고 다른 핀을 INPUT_PULLUP으로 구성된 Arduino UNO Q 입력 핀에 연결합니다. 이는 부유 값을 방지합니다:

  • 도어 닫힘(자석 근처) → 핀이 LOW를 읽음
  • 도어 열림(자석 멀음) → 핀이 HIGH를 읽음

배선 다이어그램

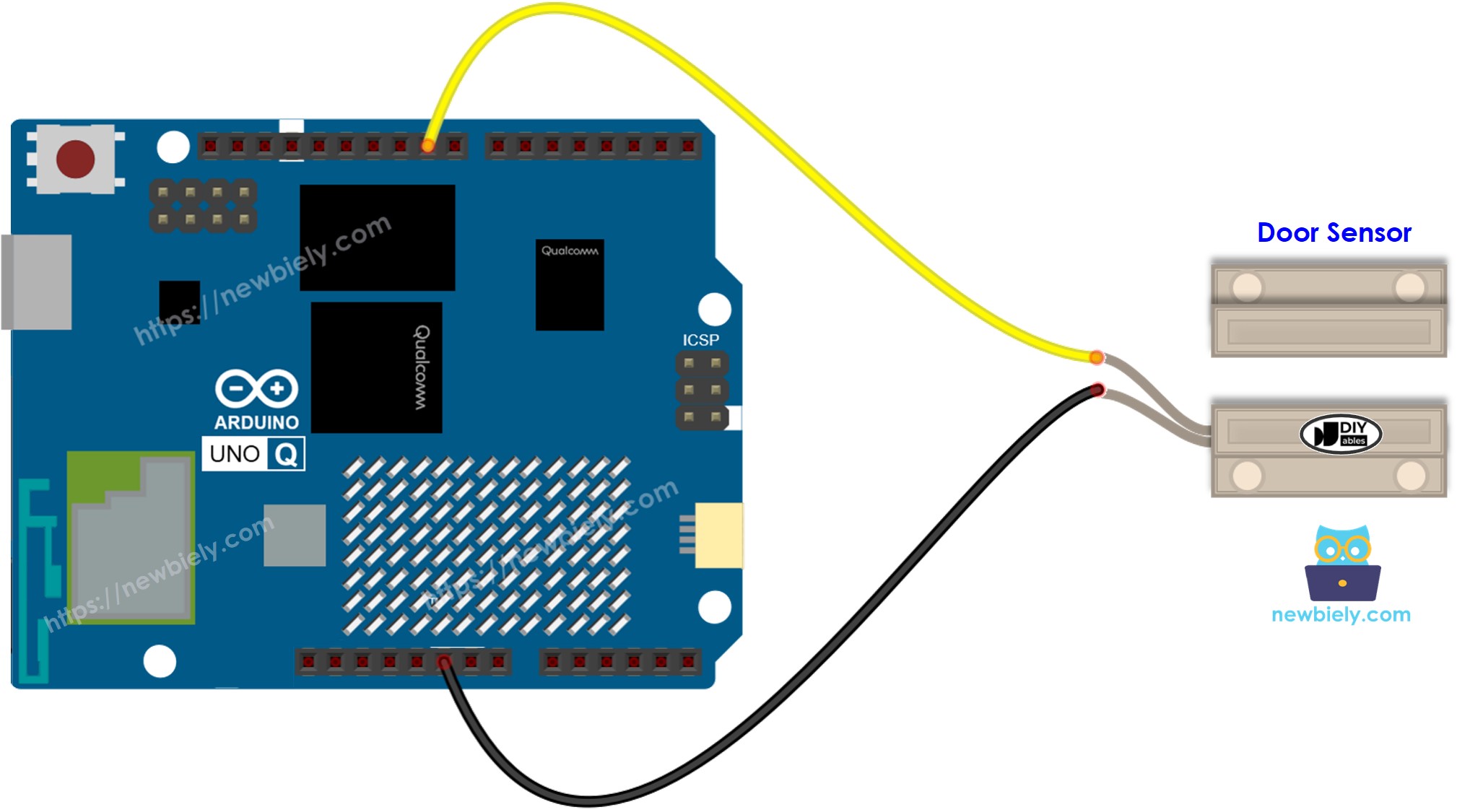

Arduino UNO Q 도어 센서 연결 배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

Door Sensor Pin Arduino UNO Q MCU
Pin 1 GND
Pin 2 D9 (with INPUT_PULLUP)

모듈 전선과 굵은 전선은 암 헤더에 잘 고정되지 않는 경우가 많습니다. 이를 위해 Arduino UNO Q에 Proto Screw Terminal Block Shield 또는 Screw Shield V2를 장착하세요. 아래 다이어그램은 Screw Shield V2를 사용한 같은 배선을 보여 줍니다.

Arduino UNO Q 도어 센서 연결 배선도 (screw shield v2)

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

도어 센서용 프로그래밍 방법

  • Arduino UNO Q MCU 핀을 디지털 입력으로 설정하고 풀-업 저항을 사용합니다:
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP);
  • 도어 상태 읽기:
int door_state = digitalRead(DOOR_SENSOR_PIN);
  • 확인 및 응답:
if (door_state == HIGH) Serial.println("The door is open"); else Serial.println("The door is closed");

Arduino UNO Q 코드

Arduino UNO Q에는 함께 작동하는 두 개의 프로세서가 있습니다:

  • STM32 MCU — 디지털 핀을 통해 리드 스위치를 읽습니다 — 모든 센싱은 MCU에서 실행됩니다
  • Qualcomm MPU — Debian Linux를 실행하고 Wi-Fi, Python, 클라우드 연결을 처리합니다
  • 이 섹션에서는 MCU만 프로그래밍합니다 — Linux 측은 유휴 상태입니다. 나중 섹션에서 두 프로세서가 Bridge를 통해 어떻게 함께 작동하는지 보여줍니다.

MCU는 500ms마다 도어 센서를 읽고 상태를 Serial Monitor에 인쇄합니다.

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor */ #define DOOR_SENSOR_PIN 9 int door_state; void setup() { Serial.begin(9600); pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); Serial.println("Arduino UNO Q Door Sensor ready"); } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); if (door_state == HIGH) Serial.println("The door is open"); else Serial.println("The door is closed"); delay(500); }

빠른 단계

Arduino UNO Q를 처음 사용하시나요? 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따릅니다.

  • 설치: 자석을 도어에 고정하고 리드 스위치를 도어 프레임에 고정합니다. 도어가 닫혀 있을 때 가깝도록 장착합니다.
  • 연결: 배선 다이어그램과 같이 도어 센서를 Arduino UNO Q MCU에 연결합니다.
  • Arduino App Lab 열기: Arduino App Lab을 실행하고 Arduino UNO Q를 감지할 때까지 기다립니다.
  • 새 앱 만들기: Create New App 버튼을 클릭합니다.
create new app in 아두이노 app lab on Arduino UNO Q
  • 앱에 이름을 지정합니다(예: DoorSensor).
  • Create를 클릭하여 확인합니다.
아두이노 app lab app folders and files on Arduino UNO Q
  • 스케치 붙여넣기: 위의 MCU 코드를 복사하여 sketch/sketch.ino에 붙여넣습니다. 다른 파일은 기본값으로 유지합니다.
  • 라이브러리 필요 없음 — 도어 센서는 내장된 digitalRead() 함수만 사용합니다.
  • 업로드: Arduino App Lab의 Run 버튼을 클릭합니다.
click run 버튼 in 아두이노 app lab on Arduino UNO Q
  • Serial Monitor를 보면서 도어를 열고 닫습니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Message (Enter to send a message to "Newbiely" on usb(2820070321))
New Line
9600 baud
[2026-04-29 09:00:01] Arduino UNO Q Door Sensor ready [2026-04-29 09:00:02] The door is closed [2026-04-29 09:00:02] The door is closed [2026-04-29 09:00:03] The door is open [2026-04-29 09:00:03] The door is open [2026-04-29 09:00:04] The door is closed

Bridge: Linux + MCU

이 섹션에서는 Linux 측이 Bridge를 통해 도어 이벤트를 감지할 수 있도록 Arduino UNO Q의 두 프로세서를 모두 프로그래밍하는 방법을 보여줍니다:

  • 도어 센서는 MCU 디지털 핀에 연결됩니다 — MCU는 loop()에서 상태 변화를 모니터링하고 도어가 열리거나 닫힐 때 이벤트 플래그를 설정합니다
  • MPU는 디지털 핀을 직접 읽을 수 없습니다 — Bridge 함수를 호출하여 현재 상태를 쿼리하거나 도어 이벤트를 소비합니다
  • MPU에는 Wi-Fi가 있습니다 — 전체 Debian Linux를 실행하므로 도어 이벤트에 반응하고 즉시 Telegram 알림을 보낼 수 있습니다
  • Arduino_RouterBridge — 두 프로세서 간 RPC 통신을 활성화합니다
  • ⚠️ /dev/ttyHS1(Linux)과 Serial1(MCU)은 라우터에서 예약됨 — 사용자 코드에서 절대 열지 않습니다

간단히 말해서: MCU가 loop()에서 도어 열림/닫힘 이벤트를 감지 → MPU가 Bridge를 통해 폴링 → MPU가 Wi-Fi를 통해 Telegram 알림을 트리거합니다.

MCU 코드(Bridge)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor */ #include "Arduino_RouterBridge.h" #define DOOR_SENSOR_PIN 9 int last_state = LOW; bool door_opened_event = false; bool door_closed_event = false; String get_state(String arg) { int state = digitalRead(DOOR_SENSOR_PIN); return (state == HIGH) ? "open" : "closed"; } String get_event(String arg) { if (door_opened_event) { door_opened_event = false; return "opened"; } if (door_closed_event) { door_closed_event = false; return "closed"; } return "none"; } void setup() { Bridge.begin(); Monitor.begin(); pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); last_state = digitalRead(DOOR_SENSOR_PIN); Bridge.provide("get_state", get_state); Bridge.provide("get_event", get_event); Monitor.println("Arduino UNO Q Door Sensor Bridge ready"); Monitor.println(last_state == HIGH ? "Door is open" : "Door is closed"); } void loop() { int state = digitalRead(DOOR_SENSOR_PIN); if (state != last_state) { last_state = state; if (state == HIGH) { door_opened_event = true; Monitor.println("Door opened!"); } else { door_closed_event = true; Monitor.println("Door closed."); } } }

Python 코드(Bridge)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor */ from arduino.app_utils import * import time def loop(): state = Bridge.call("get_state") print(f"Door state: {state}") time.sleep(0.5) App.run(user_loop=loop)

빠른 단계

  • 연결: 배선 다이어그램과 같이 도어 센서를 Arduino UNO Q에 연결합니다.
  • Arduino App Lab 열기: Arduino App Lab을 실행하고 보드가 감지될 때까지 기다립니다.
  • 새 앱 만들기: Create New App을 클릭하고, 이름을 DoorSensorBridge로 지정한 후 Create를 클릭합니다.
  • MCU 스케치 붙여넣기: 위의 MCU Bridge 코드를 복사하여 sketch/sketch.ino에 붙여넣습니다.
  • Python 코드 붙여넣기: 위의 Python Bridge 코드를 복사하여 앱의 Python 파일에 붙여넣습니다.
  • Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
add sketch 라이브러리 in 아두이노 app lab on Arduino UNO Q
  • Search for Arduino_RouterBridge created by Arduino and click the Install button.
My Apps / DIYables Apps
Run
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
Add sketch library
Arduino_RouterBridge Arduino

This library provides a simple RPC bridge for Arduino UNO Q boards, allowing communication between the board and other devices using MsgPack serialization.

0.4.1
Install
More Info
  • 업로드: Arduino App Lab의 Run 버튼을 클릭합니다.
click run 버튼 in 아두이노 app lab on Arduino UNO Q
  • 도어를 열고 닫습니다. Python 콘솔에 상태 변화가 나타나는 것을 확인합니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Message (Enter to send a message to "Newbiely" on usb(2820070321))
New Line
9600 baud
[2026-04-29 09:00:01] Arduino UNO Q Door Sensor Bridge ready [2026-04-29 09:00:01] Door is closed [2026-04-29 09:00:05] Door opened! [2026-04-29 09:00:08] Door closed.
DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Door state: closed [2026-04-29 09:00:05] Door state: open [2026-04-29 09:00:08] Door state: closed

Telegram

도어가 열리거나 닫힐 때 즉시 Telegram 알림을 받습니다.

MCU 스케치: 이전 Bridge 섹션에서 같은 MCU 스케치를 유지합니다.

Python 코드(Telegram)

/* * 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다 * 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor */ from arduino.app_utils import * import requests import time TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN" CHAT_ID = "YOUR_CHAT_ID" last_update_id = 0 def get_updates(): global last_update_id url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates" params = {"offset": last_update_id + 1, "timeout": 5} try: response = requests.get(url, params=params, timeout=10) data = response.json() if data["ok"]: return data["result"] except Exception as e: print(f"Error getting updates: {e}") return [] def send_message(chat_id, text): url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage" payload = {"chat_id": chat_id, "text": text} try: requests.post(url, data=payload, timeout=10) except Exception as e: print(f"Error sending message: {e}") def loop(): # Auto-notify on door events global last_update_id event = Bridge.call("get_event") if event == "opened": msg = "🚪 Door opened!" print(msg) send_message(CHAT_ID, msg) elif event == "closed": msg = "🔒 Door closed." print(msg) send_message(CHAT_ID, msg) # Handle Telegram commands updates = get_updates() for update in updates: last_update_id = update["update_id"] if "message" not in update: continue message = update["message"] chat_id = message["chat"]["id"] text = message.get("text", "").strip() print(f"Received: {text}") if text == "/start": send_message(chat_id, "Arduino UNO Q Door Sensor Bot\n" "/state - Read current door state\n" "/event - Check for a door event") elif text == "/state": result = Bridge.call("get_state") send_message(chat_id, f"Door state: {result}") elif text == "/event": result = Bridge.call("get_event") send_message(chat_id, f"Door event: {result}") else: send_message(chat_id, "Unknown command. Send /start for help.") time.sleep(0.5) App.run(user_loop=loop)

빠른 단계

  • YOUR_TELEGRAM_BOT_TOKEN을 BotFather에서 받은 실제 봇 토큰으로 바꿉니다.
  • YOUR_CHAT_ID를 Telegram 채팅 ID로 바꿉니다.
  • 이 Python 코드를 앱의 Python 파일에 붙여넣습니다(같은 MCU 스케치 유지).
  • Run 버튼을 클릭합니다. 도어를 열고 닫으면 Telegram에서 즉시 알림을 확인할 수 있습니다.

App Lab 콘솔 출력

DIYables_Apps
Stop
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages... [2026-04-29 09:10:08] 🚪 Door opened! [2026-04-29 09:10:12] 🔒 Door closed. [2026-04-29 09:10:25] Received: /state
Telegram
Telegram 12:45
Welcome to Telegram!
ArduinoBot 10:19
Chatting with Arduino...
telegram-botfather
BotFather Yesterday
Your bot has been created.

ArduinoBot

bot
Today
/state
10:15 AM ✓✓
Door state: closed
10:16 AM
/event
10:17 AM ✓✓
Door event: none
10:18 AM
🚪 Door opened!
10:19 AM
🔒 Door closed.
10:20 AM

OpenClaw

You can adapt the OpenClaw to this tutorial by refering the instruction on 아두이노 우노 Q - OpenClaw Tutorial

프로젝트 아이디어

도어 센서와 Arduino UNO Q로 많은 유용한 프로젝트를 만들 수 있습니다:

  • 홈 보안 알림: 현관문에 도어 센서를 부착합니다 — MPU가 도어가 열릴 때마다 즉시 Telegram 알림을 보내고, 감사용으로 타임스탬프를 Linux 파일에 기록합니다
  • 배송 알림: 센서를 소포 드롭 박스에 고정합니다 — 뚜껑이 열리면 배송 도착 알림 Telegram 메시지를 받습니다
  • 아동 안전 모니터: 센서를 캐비닛, 게이트 또는 제한된 영역에 부착합니다 — 도어가 열릴 때마다 Telegram 알림을 받고, 선택적으로 Bridge를 통해 제어되는 릴레이를 통해 자동 잠금합니다
  • 에너지 절약: 창이 열리는 것을 감지하고 Bridge를 통해 제어되는 릴레이를 통해 HVAC 시스템을 자동으로 끕니다 — 에너지를 절약하고 원치 않는 온도 손실을 방지합니다
  • 스마트 접근 로그: Python을 사용하여 Linux 측에서 타임스탬프와 함께 모든 도어 열고 닫기 이벤트를 기록합니다 — 일일 또는 주간 접근 보고서를 생성하여 Telegram으로 보냅니다

도전해보세요

Arduino UNO Q의 도어 센서로 더 나아가기 위해 준비되셨나요? 이 도전을 시도해 보세요:

  • 쉬움: 도어 열림 타이머 추가: Python 측이 도어가 열리는 시간을 기록하고 도어가 30초 이상 열린 상태로 유지되면 Telegram 알림을 보냅니다.
  • 중간: 일일 진입 횟수 구현: Python 측이 매일 도어 열기 이벤트 수를 세고 자정에 총 수를 포함한 Telegram 요약을 보냅니다.
  • 고급: 다중 구역 보안 시스템 구축: 세 개의 도어 센서를 세 개의 다른 디지털 핀에 연결하고, 각각을 고유한 Bridge 함수로 노출하고, Python 측이 세 개를 모두 동시에 모니터링합니다 — 어느 구역이 트리거되었는지 식별하는 Telegram 알림을 보냅니다.
