아두이노 우노 Q OLED 128x64
이 튜토리얼에서는 Arduino UNO Q에서 SSD1306 OLED 128x64 디스플레이를 사용하는 방법을 보여줍니다. 기본 텍스트부터 도형, 이미지 및 원격 Telegram 제어까지 다룹니다.
- Arduino UNO Q에 SSD1306 OLED 128x64를 연결하는 방법
- OLED에 여러 크기의 "Hello World" 텍스트를 표시하는 방법
- OLED에 텍스트, 정수, 부동소수점 및 16진수를 표시하는 방법
- 도형 그리기: 픽셀, 선, 직사각형, 원 및 삼각형
- 하드웨어 스크롤 사용 방법 (오른쪽, 왼쪽, 대각선)
- OLED에 비트맵 이미지를 표시하는 방법
- 디스플레이 밝기 및 명암비 제어 방법
- 사용자 정의 외부 글꼴 사용 방법
- Bridge 프로그래밍을 통해 Linux에서 OLED를 원격 제어하는 방법
- Bridge 프로그래밍을 통해 Telegram에서 OLED를 원격 제어하는 방법
하드웨어 필요 사항
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | SSD1306 I2C OLED 디스플레이 128x64 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
OLED 128x64 디스플레이에 대해
SSD1306 OLED 128x64는 SSD1306 컨트롤러에 의해 I2C를 통해 구동되는 작은 단색 디스플레이입니다. 128×64 픽셀을 가지고 있으며 선명한 텍스트, 아이콘, 차트 및 사용자 정의 그래픽을 표시할 수 있습니다.
OLED 핀아웃
- GND — GND에 연결
- VCC — 3.3V 또는 5V에 연결
- SCL — I2C 클록 신호
- SDA — I2C 데이터 신호
※ 주의:
핀 순서는 제조업체마다 다를 수 있습니다. 항상 OLED 모듈 자체에 인쇄된 레이블을 참조하세요. 이 튜토리얼은 DIYables 모듈로 테스트된 SSD1306 기반 OLED를 사용합니다.

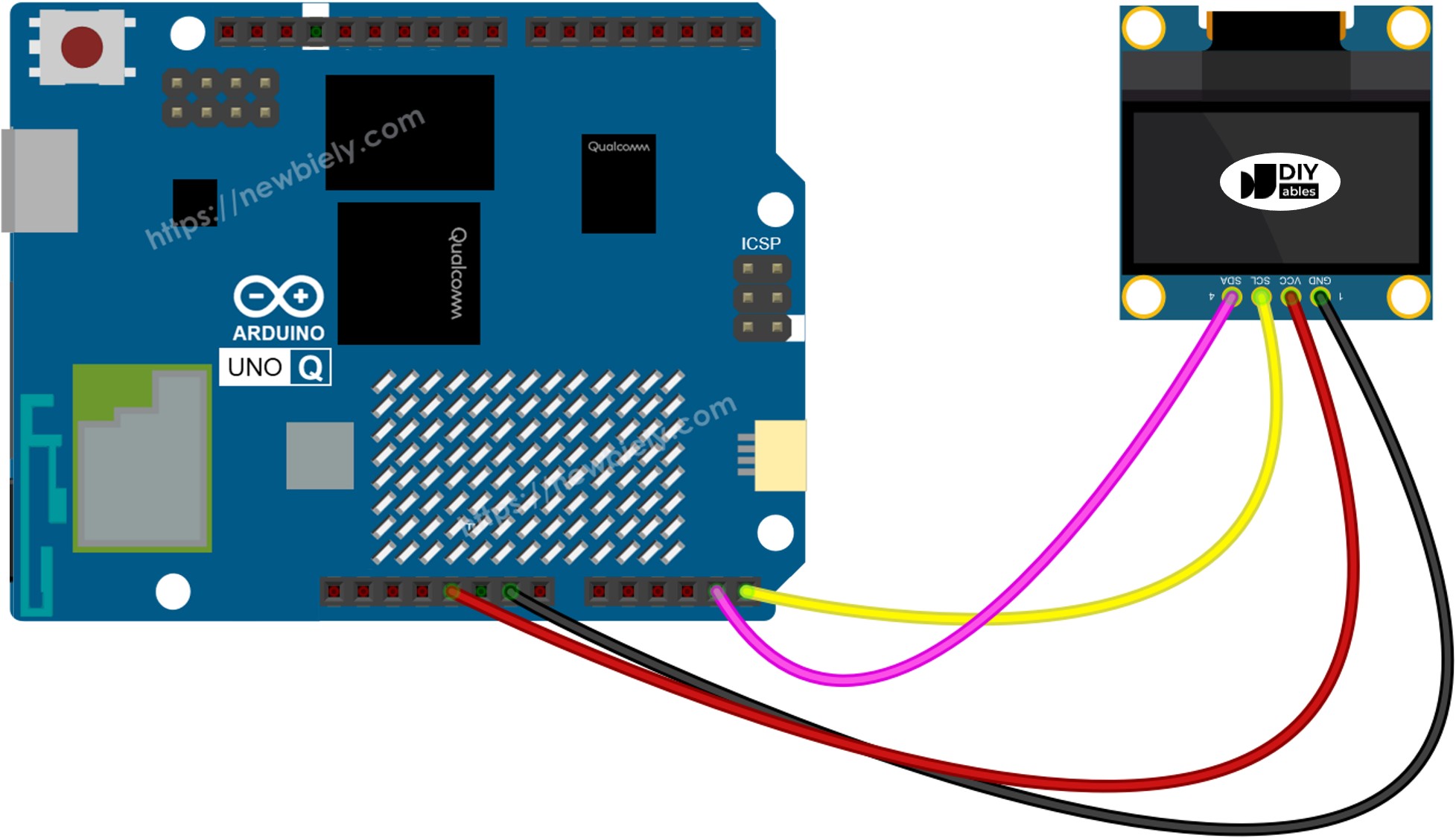

배선 다이어그램
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
| OLED Pin | Arduino UNO Q Pin |
|---|---|
| GND | GND |
| VCC | 3.3V |
| SCL | SCL |
| SDA | SDA |
OLED를 프로그래밍하는 방법
Adafruit SSD1306 라이브러리는 OLED를 구동하는 데 필요한 모든 함수를 제공합니다.
- 라이브러리 포함:
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
- OLED 객체 생성 (128x64):
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
- setup()에서 초기화:
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
while (true); // halt if OLED not found
}
oled.clearDisplay();
- 텍스트 표시:
oled.setTextSize(1); // Font size (1–8)
oled.setTextColor(WHITE); // Text color
oled.setCursor(0, 0); // Cursor position (x, y)
oled.println("Hello!");
oled.display(); // Push buffer to screen — required!
※ 주의:
drawing 명령 후 항상 oled.display()를 호출하여 버퍼를 화면으로 전송하세요. drawing 명령만으로는 표시되는 내용이 업데이트되지 않습니다.
Arduino UNO Q 코드 — SSD1306 OLED에서 Hello World
Arduino UNO Q는 두 개의 프로세서를 가지고 있습니다: STM32 MCU (실시간 하드웨어 제어 처리) 및 Qualcomm MPU (Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍됩니다. Linux 측은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방식을 보여줍니다.
아래 스케치는 서로 다른 크기의 두 가지 텍스트를 OLED에 표시합니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
// Line 1 — size 1
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(F("Hello, World!"));
// Line 2 — size 2
oled.setTextSize(2);
oled.setCursor(0, 20);
oled.println(F("DIYables"));
// Line 3 — size 1
oled.setTextSize(1);
oled.setCursor(0, 50);
oled.println(F("OLED 128x64 SSD1306"));
oled.display();
}
void loop() {}
빠른 단계
- Arduino UNO Q를 처음 사용하시나요? 계속 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따르세요. 개발 환경을 준비하세요.
- OLED 배선: GND→GND, VCC→3.3V, SCL→SCL, SDA→SDA를 연결하세요.
- 연결: USB-C 케이블로 Arduino UNO Q를 컴퓨터에 연결하세요.
- Arduino App Lab 열기: Arduino App Lab을 실행하고 Arduino UNO Q를 감지할 때까지 기다리세요.
- 새 앱 생성: Create New App 버튼을 클릭하세요.
- 앱에 이름을 지정합니다. 예: DIYables_OLED_128x64
- Create를 클릭하여 확인하세요.
- 새 앱 내에서 폴더 및 파일 세트가 생성된 것이 보입니다.
- sketch/sketch.ino 파일을 찾습니다. 여기에 MCU 스케치를 붙여넣을 곳입니다.
스케치 붙여넣기: 위의 MCU 코드를 복사하여 스케치 파일에 붙여넣으세요.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for Adafruit SSD1306 created by Adafruit and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Arduino App Lab의 Run 버튼을 클릭하여 STM32로 컴파일 및 업로드하세요.
OLED를 보세요. "Hello, World!", "DIYables" 및 "OLED 128x64 SSD1306"이 표시됩니다!
Arduino UNO Q 코드 — SSD1306 OLED에 텍스트 표시
이 예제는 서로 다른 텍스트 크기와 OLED에 정수, 부동소수점 및 16진수를 표시하는 방법을 보여줍니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// ── Text size demo ──
oled.clearDisplay();
oled.setTextColor(WHITE);
oled.setTextSize(1);
oled.setCursor(0, 0);
oled.println(F("Size 1: Arduino"));
oled.setTextSize(2);
oled.setCursor(0, 16);
oled.println(F("Size 2"));
oled.setTextSize(3);
oled.setCursor(0, 40);
oled.println(F("S3"));
oled.display();
delay(3000);
// ── Integer ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Int: "));
oled.println(12345);
oled.display();
delay(3000);
// ── Float ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Float:"));
oled.setCursor(0, 24);
oled.println(3.14);
oled.display();
delay(3000);
// ── Hexadecimal ──
oled.clearDisplay();
oled.setTextSize(2);
oled.setCursor(0, 0);
oled.print(F("Hex: "));
oled.println(255, HEX);
oled.display();
delay(3000);
}
void loop() {}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED는 텍스트 크기 데모를 순환한 다음 정수, 부동소수점 및 16진수를 표시합니다.
유용한 디스플레이 함수 참고
일반적으로 사용되는 SSD1306 OLED 함수의 빠른 참고:
- oled.clearDisplay() — 프레임 버퍼 지우기 (모든 픽셀 끔)
- oled.display() — 버퍼를 화면으로 전송 — 모든 drawing 호출 후 필수
- oled.drawPixel(x, y, color) — 단일 픽셀 설정 또는 지우기
- oled.setTextSize(n) — 글꼴을 계수 *n*로 조정 (1 = 6×8 px, 2 = 12×16 px, …)
- oled.setCursor(x, y) — 텍스트 커서를 픽셀 좌표 *(x, y)*로 이동
- oled.setTextColor(WHITE) — 텍스트 전경만 (투명 배경)
- oled.setTextColor(BLACK, WHITE) — 명시적 배경이 있는 텍스트
- oled.println("message") — 문자열 출력 및 다음 줄로 진행
- oled.println(number) — 10진수로 정수 출력
- oled.println(number, HEX) — 16진수로 정수 출력
- oled.startscrollright(start, stop) — 페이지 간 하드웨어 스크롤 오른쪽
- oled.startscrollleft(start, stop) — 하드웨어 스크롤 왼쪽
- oled.startscrolldiagright(start, stop) — 대각선 스크롤 오른쪽
- oled.startscrolldiagleft(start, stop) — 대각선 스크롤 왼쪽
- oled.stopscroll() — 활성 하드웨어 스크롤 중지
- oled.setContrast(value) — 밝기 조정 (0–255)
- oled.dim(true/false) — 빠른 어두워짐 토글
- oled.invertDisplay(true/false) — 하드웨어 수준 색상 반전
Arduino UNO Q 코드 — SSD1306 OLED에 도형 그리기
Adafruit SSD1306 라이브러리는 Adafruit_GFX에서 상속되어 픽셀, 선, 직사각형, 원, 삼각형 및 모서리가 있는 직사각형을 제공합니다. 아래 스케치는 모두를 순환합니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.display();
}
void loop() {
// ── Single pixel ──
oled.clearDisplay();
for (int i = 0; i < SCREEN_WIDTH; i += 4)
oled.drawPixel(i, SCREEN_HEIGHT / 2, WHITE);
oled.display();
delay(2000);
// ── Lines ──
oled.clearDisplay();
oled.drawLine(0, 0, SCREEN_WIDTH - 1, SCREEN_HEIGHT - 1, WHITE);
oled.drawLine(SCREEN_WIDTH - 1, 0, 0, SCREEN_HEIGHT - 1, WHITE);
oled.display();
delay(2000);
// ── Rectangle ──
oled.clearDisplay();
oled.drawRect(10, 10, 108, 44, WHITE);
oled.display();
delay(2000);
// ── Filled rectangle ──
oled.clearDisplay();
oled.fillRect(10, 10, 108, 44, WHITE);
oled.display();
delay(2000);
// ── Rounded rectangle ──
oled.clearDisplay();
oled.drawRoundRect(10, 10, 108, 44, 8, WHITE);
oled.display();
delay(2000);
// ── Filled rounded rectangle ──
oled.clearDisplay();
oled.fillRoundRect(10, 10, 108, 44, 8, WHITE);
oled.display();
delay(2000);
// ── Circle ──
oled.clearDisplay();
oled.drawCircle(SCREEN_WIDTH / 2, SCREEN_HEIGHT / 2, 28, WHITE);
oled.display();
delay(2000);
// ── Filled circle ──
oled.clearDisplay();
oled.fillCircle(SCREEN_WIDTH / 2, SCREEN_HEIGHT / 2, 28, WHITE);
oled.display();
delay(2000);
// ── Triangle ──
oled.clearDisplay();
oled.drawTriangle(64, 4, 10, 60, 118, 60, WHITE);
oled.display();
delay(2000);
// ── Filled triangle ──
oled.clearDisplay();
oled.fillTriangle(64, 4, 10, 60, 118, 60, WHITE);
oled.display();
delay(2000);
}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED가 모든 도형 (픽셀, 선, 직사각형, 원, 모서리가 있는 직사각형 및 삼각형)을 순환합니다!
Arduino UNO Q 코드 — SSD1306 OLED의 하드웨어 스크롤
SSD1306는 CPU 작업 없이 콘텐츠를 이동하는 내장 하드웨어 스크롤 엔진을 가지고 있습니다. 라이브러리는 4가지 스크롤 방향을 제공합니다: 오른쪽, 왼쪽, 대각선 오른쪽 및 대각선 왼쪽입니다.
※ 주의:
항상 스크롤을 시작하기 전에 oled.display()를 호출하여 콘텐츠를 OLED로 전송하세요. 새 콘텐츠를 그리기 전에 stopscroll()을 호출하세요.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.setTextSize(2);
oled.setTextColor(WHITE);
oled.setCursor(10, 24);
oled.println(F("DIYables"));
oled.display();
}
void loop() {
// Scroll right
oled.startscrollright(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Scroll left
oled.startscrollleft(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Diagonal scroll right
oled.startscrolldiagright(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
// Diagonal scroll left
oled.startscrolldiagleft(0x00, 0x07);
delay(3000);
oled.stopscroll();
delay(500);
}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED는 "DIYables"를 오른쪽, 왼쪽, 대각선 오른쪽 및 대각선 왼쪽으로 스크롤합니다. 무한 반복됩니다.
Arduino UNO Q 코드 — SSD1306 OLED에 비트맵 이미지 표시
SSD1306 OLED에 비트맵을 표시하려면 먼저 이미지를 C 바이트 배열로 변환해야 합니다. 무료 Image to Bitmap Converter 도구를 사용하세요:
- 이미지 파일 (PNG, JPG, BMP 등)을 업로드합니다.
- 캔버스 크기를 128×64 (또는 더 작게)로 설정합니다.
- 출력 형식으로 Arduino code를 선택합니다.
- 생성된 배열을 스케치에 복사합니다.
아래 스케치는 16×16 하트 아이콘을 표시한 다음 128×64 Arduino 아이콘으로 전환합니다. 둘 다 코드에 바이트 배열로 저장됩니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
// 16x16 heart bitmap
const unsigned char heart16x16[] PROGMEM = {
0x00, 0x00, 0x03, 0xc0, 0x0f, 0xf0, 0x1f, 0xf8, 0x3f, 0xfc, 0x7f, 0xfe,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x7f, 0xfe, 0x3f, 0xfc,
0x1f, 0xf8, 0x0f, 0xf0, 0x03, 0xc0, 0x00, 0x00
};
// 128x64 Arduino icon bitmap
const unsigned char ArduinoIcon[] PROGMEM = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xfe, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x01, 0xff, 0xff, 0xff,
0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x3f, 0xff, 0xff,
0xff, 0xff, 0x80, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x07, 0xff, 0xff,
0xff, 0xfe, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x01, 0xff, 0xff,
0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff,
0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff,
0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff,
0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff,
0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff,
0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xff,
0xfc, 0x00, 0x00, 0xff, 0xf0, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0x3f, 0xfc, 0x00, 0x00, 0xff,
0xfc, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x00, 0x7f, 0xf8, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0xff,
0xf8, 0x00, 0x0f, 0xff, 0xff, 0x00, 0x00, 0x3f, 0xf0, 0x00, 0x03, 0xff, 0xff, 0xc0, 0x00, 0x7f,
0xf0, 0x00, 0x1f, 0xff, 0xff, 0xc0, 0x00, 0x1f, 0xe0, 0x00, 0x0f, 0xff, 0xff, 0xe0, 0x00, 0x7f,
0xf0, 0x00, 0x7f, 0xff, 0xff, 0xe0, 0x00, 0x0f, 0xc0, 0x00, 0x1f, 0xff, 0xff, 0xf8, 0x00, 0x3f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0x80, 0x00, 0x7f, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0x80, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xc0, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x03, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x1f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x07, 0xff, 0xf0, 0x7f, 0xff, 0x00, 0x0f,
0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x0f,
0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x1f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x3f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x7f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x03, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xfe, 0x00, 0x01, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xfe, 0x00, 0x00, 0xff, 0xff, 0x00, 0x03, 0xff, 0xfc, 0x00, 0x01, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x01, 0xff, 0xff, 0xe0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x7f, 0xff, 0xf0, 0x7f, 0xff, 0xc0, 0x07,
0x80, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x3f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0x80, 0x07, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x1f, 0xff, 0xf0, 0x7f, 0xff, 0x80, 0x07,
0xc0, 0x07, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0x80, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f,
0xe0, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x03, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x1f,
0xe0, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x07, 0x80, 0x00, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x1f,
0xe0, 0x00, 0x7f, 0xff, 0xff, 0xf0, 0x00, 0x0f, 0xc0, 0x00, 0x3f, 0xff, 0xff, 0xf8, 0x00, 0x3f,
0xf0, 0x00, 0x3f, 0xff, 0xff, 0xe0, 0x00, 0x1f, 0xe0, 0x00, 0x1f, 0xff, 0xff, 0xf0, 0x00, 0x3f,
0xf8, 0x00, 0x1f, 0xff, 0xff, 0x80, 0x00, 0x3f, 0xe0, 0x00, 0x07, 0xff, 0xff, 0xe0, 0x00, 0x7f,
0xf8, 0x00, 0x0f, 0xff, 0xff, 0x00, 0x00, 0x7f, 0xf8, 0x00, 0x03, 0xff, 0xff, 0xc0, 0x00, 0x7f,
0xfc, 0x00, 0x03, 0xff, 0xf8, 0x00, 0x00, 0xff, 0xfc, 0x00, 0x00, 0xff, 0xff, 0x00, 0x00, 0xff,
0xfe, 0x00, 0x00, 0x7f, 0xe0, 0x00, 0x01, 0xff, 0xfe, 0x00, 0x00, 0x1f, 0xf8, 0x00, 0x01, 0xff,
0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x03, 0xff,
0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x07, 0xff,
0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff,
0xff, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff,
0xff, 0xf8, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff,
0xff, 0xfc, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff,
0xff, 0xff, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x03, 0xff, 0xff,
0xff, 0xff, 0xc0, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff,
0xff, 0xff, 0xf0, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x3f, 0xff, 0xff,
0xff, 0xff, 0xff, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff
};
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// Show heart icon centered
oled.clearDisplay();
oled.drawBitmap(
(SCREEN_WIDTH - 16) / 2,
(SCREEN_HEIGHT - 16) / 2,
heart16x16, 16, 16, WHITE);
oled.display();
delay(3000);
// Show full Arduino icon
oled.clearDisplay();
oled.drawBitmap(0, 0, ArduinoIcon, SCREEN_WIDTH, SCREEN_HEIGHT, WHITE);
oled.display();
}
void loop() {}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED는 3초 동안 하트 아이콘을 표시한 다음 Arduino 아이콘으로 전환합니다.
※ 주의:
비트맵 크기는 화면 해상도 (128×64)를 초과하면 안 됩니다.
Arduino UNO Q 코드 — SSD1306 OLED의 명암비 및 어두워짐
SSD1306는 256 명암비 수준 (0–255)을 지원합니다. 세밀한 제어를 위해 setContrast()를 사용하고 빠른 밝기 토글을 위해 dim()을 사용하세요.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
// Draw a checkerboard test pattern
oled.clearDisplay();
for (int x = 0; x < SCREEN_WIDTH; x += 8)
for (int y = 0; y < SCREEN_HEIGHT; y += 8)
if ((x / 8 + y / 8) % 2 == 0)
oled.fillRect(x, y, 8, 8, WHITE);
oled.display();
delay(2000);
}
void loop() {
// Ramp up: 0 → 255
for (int c = 0; c <= 255; c += 5) {
oled.setContrast((uint8_t)c);
delay(30);
}
delay(1000);
// Ramp down: 255 → 0
for (int c = 255; c >= 0; c -= 5) {
oled.setContrast((uint8_t)c);
delay(30);
}
delay(1000);
// Quick dim toggle
oled.dim(true); // minimum brightness
delay(2000);
oled.dim(false); // restore
delay(2000);
}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED 밝기가 위아래로 변한 다음 어두워짐-켜기/어두워짐-끄기 주기가 뒤따릅니다.
Arduino UNO Q 코드 — SSD1306 OLED의 사용자 정의 외부 글꼴
Adafruit GFX 라이브러리에는 많은 FreeFont 서체가 포함되어 있습니다 (Serif, Sans, Mono — 여러 크기). setFont()를 호출하여 글꼴 헤더를 포함하고 사용합니다.
※ 주의:
외부 글꼴이 활성화되면 커서 Y 좌표는 왼쪽 위 모서리가 아닌 텍스트 기준선을 참조합니다. 이것은 내장 5×7 글꼴과 다릅니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Fonts/FreeSerif9pt7b.h>
#include <Fonts/FreeSansBold12pt7b.h>
#include <Fonts/FreeMono9pt7b.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {
Monitor.begin(9600);
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println(F("SSD1306 allocation failed"));
for (;;);
}
delay(2000);
oled.clearDisplay();
oled.display();
}
void loop() {
// ── Built-in 5×7 font ──
oled.clearDisplay();
oled.setFont(NULL);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(F("Built-in 5x7 font"));
oled.println();
oled.setTextSize(2);
oled.println(F("DIYables"));
oled.display();
delay(3000);
// ── FreeSerif 9pt ──
oled.clearDisplay();
oled.setFont(&FreeSerif9pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 14); // Y = baseline
oled.println(F("FreeSerif 9pt"));
oled.setCursor(0, 38);
oled.println(F("DIYables OLED"));
oled.setCursor(0, 58);
oled.println(F("Hello World!"));
oled.display();
delay(3000);
// ── FreeSansBold 12pt ──
oled.clearDisplay();
oled.setFont(&FreeSansBold12pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 20);
oled.println(F("SansBold"));
oled.setCursor(0, 52);
oled.println(F("DIYables"));
oled.display();
delay(3000);
// ── FreeMono 9pt ──
oled.clearDisplay();
oled.setFont(&FreeMono9pt7b);
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 14);
oled.println(F("FreeMono 9pt"));
oled.setCursor(0, 34);
oled.println(F("0123456789"));
oled.setCursor(0, 54);
oled.println(F("!@#$%^&*()"));
oled.display();
delay(3000);
}
빠른 단계
- 위의 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Arduino App Lab의 Run 버튼을 클릭하세요.
OLED는 내장 글꼴, FreeSerif 9pt, FreeSansBold 12pt 및 FreeMono 9pt를 순환합니다.
Linux + MCU Bridge 프로그래밍
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다: MPU (Qualcomm, Debian Linux 실행) 및 MCU (STM32, Zephyr OS와 Arduino 스케치 실행). 그들은 Arduino_RouterBridge 라이브러리를 사용하여 RPC를 통해 통신합니다. 원시 시리얼 포트를 통해서가 아닙니다.
- OLED는 MCU (STM32)에 연결됩니다 — I2C (SCL/SDA)를 통해. MCU만 직접 구동할 수 있습니다.
- MPU는 OLED를 직접 제어할 수 없습니다 — MCU에서 Bridge.call("display_text", "text")를 호출하여 디스플레이를 업데이트하고 결과를 Monitor에 출력합니다.
- MPU는 Wi-Fi를 가지고 있습니다 — MPU가 Wi-Fi를 지원하는 전체 Debian Linux를 실행하기 때문에 Telegram 명령을 수신하고 OLED에 메시지를 원격으로 표시할 수 있습니다.
- 통신: Linux 측의 Bridge.call()은 MCU 측의 Bridge.provide_safe() 함수를 호출합니다 (OLED 디스플레이 쓰기가 하드웨어 API 호출이므로).
- ⚠️ 예약됨: /dev/ttyHS1 (Linux) 및 Serial1 (MCU)는 Arduino Router에서 사용됩니다. 절대 직접 열지 마세요.
간단히 말해: MPU는 Bridge → MCU를 통해 텍스트 전송 → MCU가 OLED 업데이트 → MCU가 Monitor에 결과 출력.
MCU 스케치 — Bridge 및 Monitor 출력이 있는 OLED 128x64:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
#include "Arduino_RouterBridge.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
String current_text = "";
void display_text(String text) {
current_text = text;
oled.clearDisplay();
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println(text);
oled.display();
Monitor.println("OLED: " + text);
}
void clear_oled() {
current_text = "";
oled.clearDisplay();
oled.display();
Monitor.println("OLED cleared");
}
void get_status() {
Monitor.println("Text: " + current_text);
}
void setup() {
Bridge.begin();
Monitor.begin();
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Monitor.println("OLED init failed");
while (true);
}
delay(1000);
oled.clearDisplay();
oled.setTextSize(1);
oled.setTextColor(WHITE);
oled.setCursor(0, 0);
oled.println("Bridge Ready");
oled.display();
Bridge.provide_safe("display_text", display_text);
Bridge.provide_safe("clear_oled", clear_oled);
Bridge.provide("get_status", get_status);
Monitor.println("OLED 128x64 Bridge ready");
}
void loop() {}
Python 스크립트 (Arduino App Lab) — Linux에서 OLED에 텍스트 표시:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
from arduino.app_utils import *
import time
def loop():
result = Bridge.call("display_text", "Hello UNO Q\nOLED 128x64\nPython Bridge")
print(result)
time.sleep(3)
result = Bridge.call("clear_oled")
print(result)
time.sleep(1)
result = Bridge.call("display_text", "DIYables.io")
print(result)
time.sleep(3)
App.run(user_loop=loop)
빠른 단계
- 새 앱 생성: Arduino App Lab을 열고 Create New App을 클릭하여 DIYables_OLED_128x64_Bridge라는 이름을 지정하고 Create를 클릭하세요.
- MCU 스케치 붙여넣기: 위의 Bridge MCU 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Python 스크립트 붙여넣기: 위의 Python 코드를 복사하여 앱의 Python 파일에 붙여넣으세요.
- 앱 실행: Run 버튼을 클릭합니다. Python 측은 OLED에서 메시지를 순환합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
OLED 128x64 Bridge ready
OLED: Hello UNO Q
OLED cleared
OLED: DIYables.io
Telegram 통합
Telegram에서 원격으로 OLED에 텍스트를 표시합니다.
Telegram 봇이 아직 없으면 계속 진행하기 전에 아두이노 우노 Q - 텔레그램 봇을 보세요. 봇 토큰을 가져오세요.
MCU 스케치: 이전 Bridge 섹션의 동일한 MCU 스케치 유지 — 변경 사항 없습니다. 계속 진행하기 전에 STM32에 이미 업로드되고 실행 중인지 확인하세요.
Python 스크립트 (Arduino App Lab) — OLED 128x64용 Telegram 봇:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-oled-128x64
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text.startswith("/display "):
content = text[9:]
result = Bridge.call("display_text", content)
print(f"[Telegram] /display: {content}")
send_message(chat_id, result)
elif text == "/clear":
result = Bridge.call("clear_oled")
print(f"[Telegram] /clear")
send_message(chat_id, result)
elif text == "/status":
result = Bridge.call("get_status")
print(f"[Telegram] /status: {result}")
send_message(chat_id, result)
else:
send_message(chat_id, "Commands:\n/display <text> — show text on OLED\n/clear — clear the OLED\n/status — show current OLED content")
App.run(user_loop=loop)
- 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꾸세요.
- /display Hello World를 보내면 텍스트가 OLED에 나타납니다.
- /clear를 보내면 OLED 화면이 지워집니다.
- /status를 보내면 봇이 현재 OLED 콘텐츠로 응답합니다.
빠른 단계
- MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다.
- Telegram 스크립트 붙여넣기: 위의 Python 코드를 Python 탭에 복사합니다.
- 토큰 설정: YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꾸세요.
- 앱 실행: Run을 클릭합니다. 봇이 Telegram 명령을 수신하기 시작합니다.
- 테스트: /display Arduino UNO Q를 보냅니다. 텍스트가 OLED에 표시되어야 합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /display Arduino UNO Q
[2026-04-29 12:00:01] OLED: Arduino UNO Q
[2026-04-29 12:05:10] Telegram: /status
[2026-04-29 12:05:10] Text: Arduino UNO Q
[2026-04-29 12:10:20] Telegram: /clear
[2026-04-29 12:10:20] OLED cleared
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw 통합
아두이노 우노 Q - OpenClaw 튜토리얼의 지침을 참고하여 이 튜토리얼에 OpenClaw를 적용할 수 있습니다.
애플리케이션/프로젝트 아이디어
- 컴팩트 센서 디스플레이: 착용식 또는 임베디드 프로젝트를 위해 작은 풋프린트로 온도, 습도 또는 거리 판독값을 표시합니다.
- 원격 상태 보드: 센서 임계값을 초과할 때 Telegram을 통해 OLED에 알림 메시지를 푸시합니다.
- Wi-Fi 신호 강도 계: MPU의 Wi-Fi 신호 강도 및 연결된 네트워크 이름을 OLED에 표시합니다.
- 스톱워치/타이머: Telegram 시작/중지 명령으로 제어되는 밀리초 정확도 타이머를 OLED에 표시합니다.
- 사용자 정의 아이콘 표시: drawRect, fillRect 및 drawBitmap을 사용하여 OLED에 배터리 아이콘 또는 신호 막대를 그립니다.
자신을 도전해보세요
- 쉬움: Telegram 봇을 수정하여 /big <text>를 지원하도록 합니다. 이는 글꼴 크기 2 (더 큰 문자)로 텍스트를 표시합니다.
- 중간: 중심 정렬 추가: (SCREEN_WIDTH - textWidth) / 2를 계산하고 그것을 x 커서 위치로 사용합니다.
- 고급: OLED에 실시간 시계 표시 — Bridge를 통해 MPU의 Linux 시계에서 현재 시간을 가져오고 매초 업데이트합니다.
