아두이노 우노 Q DIP 스위치
DIP(Dual In-line Package) 스위치는 주소 설정, 기능 활성화 또는 모드 선택에 사용되는 소형 구성 스위치입니다. 이 튜토리얼에서는 4개 위치 DIP 스위치를 Arduino UNO Q에 배선하는 방법, 각 위치의 ON/OFF 상태를 읽는 방법, 위치를 숫자로 인코딩하는 방법 및 Telegram을 통해 원격으로 값을 확인하는 방법을 배우게 됩니다.

필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | Arduino Uno Q용 USB 케이블 | 아마존 | |
| 1 | × | DIP 스위치 | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼 와이어 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
DIP 스위치에 대해
DIP 스위치는 다중 위치 슬라이드 스위치 장치입니다. 각 개별 위치는 독립적인 ON/OFF 스위치입니다. 일반적인 변형에는 2, 4, 5, 6, 8 또는 10개의 위치가 있습니다.
핀배치
DIP 스위치는 각 위치의 한쪽 편당 하나의 행씩 두 개의 핀 행을 가지고 있습니다. 대향하는 각 핀의 쌍은 하나의 슬라이드 스위치를 형성합니다. 어느 쪽이 GND에 연결되는지는 중요하지 않습니다.

작동 원리
각 위치의 한쪽을 GND에 연결하고 다른 한쪽을 INPUT_PULLUP으로 설정된 Arduino UNO Q 디지털 핀에 연결합니다. 아래 표는 로직을 보여줍니다:
| DIP 스위치 위치 | 회로 상태 | Arduino UNO Q 핀 상태 | 이진 값 |
|---|---|---|---|
| ON | 닫힘 | LOW | 1 |
| OFF | 열림 | HIGH | 0 |
이 튜토리얼은 핀 2, 3, 4, 5의 4개 위치 DIP 스위치를 사용합니다. 동일한 접근법은 2, 5, 6, 8 또는 10개 위치에 작동합니다 — 핀 개수만 조정하면 됩니다.

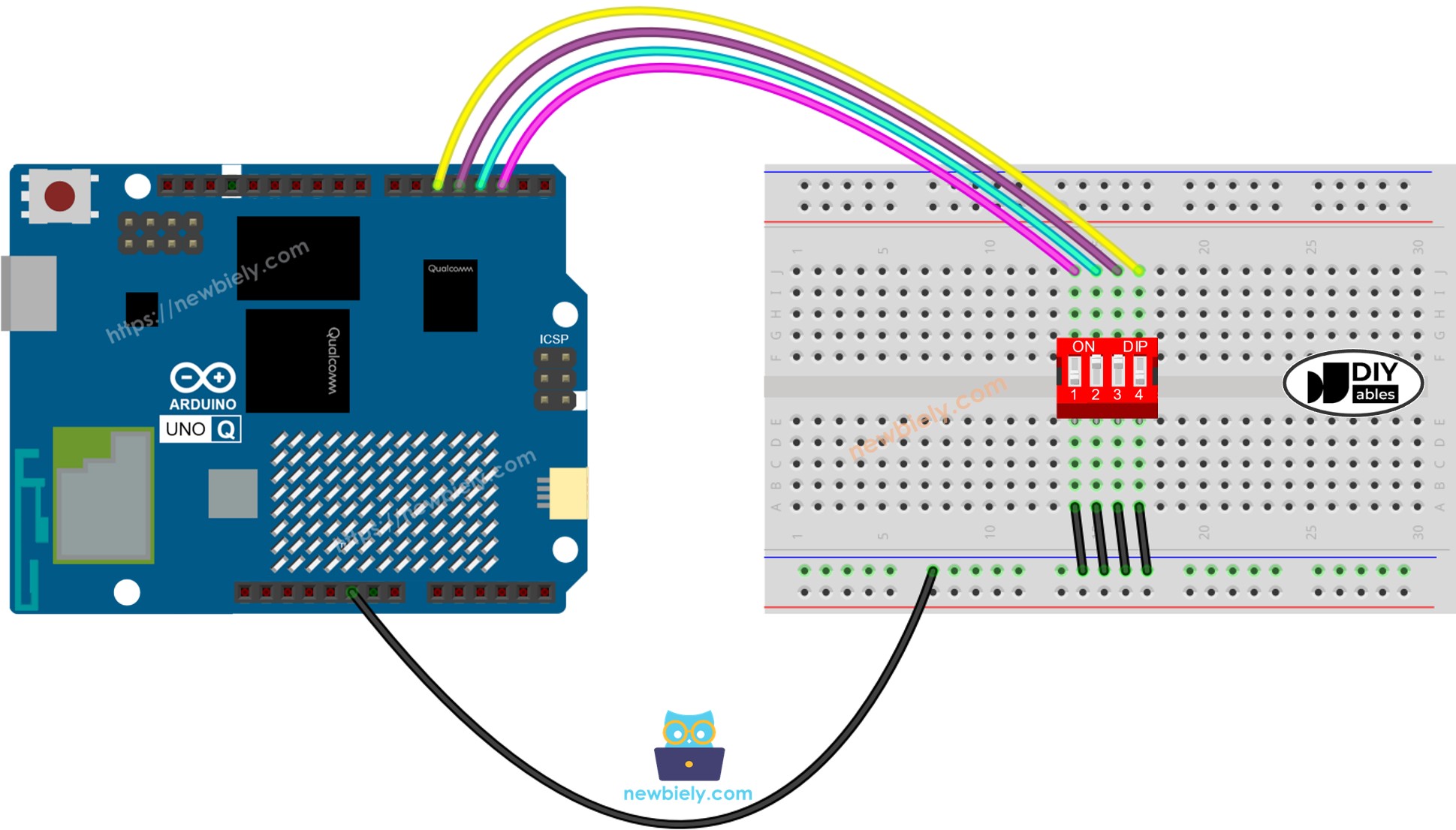

배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
브레드보드 없이 연결한 같은 배선입니다:

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
프로젝트를 오래 실행하거나 케이스 안에 넣을 경우, 전선을 나사로 고정하는 것이 좋습니다. Arduino UNO Q에 Proto Screw Terminal Block Shield 또는 Screw Shield V2를 추가하기만 하면 됩니다. Screw Shield 버전은 아래 다이어그램을 참고하세요.

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
MCU 코드 — DIP 스위치
Arduino UNO Q는 두 개의 프로세서를 가지고 있습니다: STM32 MCU(실시간 하드웨어 제어 처리) 및 Qualcomm MPU(Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍합니다 — Linux 쪽은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방법을 보여줍니다.
두 개의 코드 예제가 제공됩니다:
- 각 위치를 ON/OFF로 읽기
- 모든 위치를 단일 정수로 인코딩
MCU 코드 — 각 DIP 위치를 ON/OFF로 읽기
빠른 단계
- Arduino UNO Q를 처음 사용하나요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따라 개발 환경을 준비하세요.
- DIP 스위치 배선: 각 위치의 한쪽을 GND에 연결하고 다른 한쪽을 Arduino UNO Q의 핀 2–5에 연결합니다.
- 연결: Arduino UNO Q를 USB-C 케이블로 컴퓨터에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 앱 만들기: 새 앱 만들기 버튼을 클릭합니다.

- 앱에 이름을 지정합니다. 예: DIYables_DIPSwitch
- 만들기를 클릭하여 확인합니다.
- 새 앱 내에 생성된 폴더 및 파일 집합을 볼 수 있습니다.

- sketch/sketch.ino 파일을 찾습니다 — 이것이 MCU 스케치를 붙여넣을 곳입니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.

- Search for Arduino_RouterBridge created by Arduino and click the Install button.
- 업로드: Arduino App Lab에서 실행 버튼을 클릭하여 STM32로 컴파일 및 업로드합니다.

- DIP 위치를 한 번에 하나씩 뒤집습니다. 상태는 500ms마다 읽히고 다음 섹션의 Bridge Monitor를 통해 기록됩니다.
- 팁: POSITION_NUM 및 SWITCH_PINS[]를 확장하여 6, 8 또는 10개 위치 DIP 스위치를 지원할 수 있습니다.
MCU 코드 — DIP 위치를 숫자로 인코딩
빠른 단계
- 이전 예제의 동일한 앱 및 배선을 사용합니다.
- 스케치를 인코딩 코드로 바꾸고 실행을 클릭합니다.
- DIP 위치를 다양한 조합으로 뒤집고 Bridge Monitor에서 인코딩된 값의 변화를 관찰합니다.
Linux + MCU 브릿지 프로그래밍
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다: MPU(Qualcomm, Debian Linux 실행) 및 MCU(STM32, Zephyr OS와 Arduino 스케치 실행). 이들은 Arduino_RouterBridge 라이브러리를 사용하여 RPC를 통해 통신합니다 — 원본 시리얼 포트 사용 안 함.
- DIP 스위치는 MCU(STM32)에 연결됩니다 — STM32의 디지털 입력 핀에 배선되어 있습니다. MCU는 INPUT_PULLUP을 사용하여 digitalRead()로 각 위치를 읽습니다.
- MPU는 DIP 스위치를 직접 읽을 수 없습니다 — Bridge.call()을 통해 MCU에 상태를 요청해야 합니다. MCU가 즉시 응답합니다.
- MPU는 Wi-Fi를 가지고 있습니다 — MPU는 Wi-Fi를 가진 완전한 Debian Linux를 실행하므로 Telegram을 통해 DIP 상태를 요청 시 보고할 수 있습니다.
- 통신: Linux 쪽의 Bridge.call()은 MCU 쪽의 Bridge.provide() 함수를 호출합니다
- ⚠️ 예약됨: /dev/ttyHS1(Linux) 및 Serial1(MCU)은 Arduino Router에서 사용됩니다 — 직접 열지 마십시오
요약: MPU가 DIP 상태를 요청 → MCU가 핀을 읽음 → MCU가 위치 및 인코딩된 값을 보고 → MPU가 기록하거나 전달합니다.
MCU 스케치 — 브릿지 및 모니터 출력이 있는 DIP 스위치:
Python 스크립트(Arduino App Lab) — Linux에서 DIP 상태 폴링:
- 참고: MCU 스케치에서 Bridge.begin()이 호출되고 스케치가 업로드되었는지 확인한 후 Linux 쪽에서 Python 스크립트를 실행하세요.
- ⚠️ 경고: Linux에서 /dev/ttyHS1을 직접 열거나 MCU에서 Serial1을 사용하지 마세요 — 이들은 Arduino Router에서 예약되어 있으며 접근하면 브릿지가 손상됩니다.
빠른 단계
- MCU 스케치 업로드: Arduino App Lab을 열고 새 앱을 만들고 위의 Bridge MCU 스케치를 sketch/sketch.ino에 붙여넣고 Arduino_RouterBridge 라이브러리를 설치하고 실행을 클릭합니다.
- Python 스크립트 추가: 위의 Python 코드를 동일한 앱의 Python 탭에 붙여넣습니다.
- 앱 실행: 실행을 클릭합니다 — Python 쪽이 2초마다 DIP 스위치를 폴링합니다.
- DIP 위치를 다양한 조합으로 뒤집습니다.
- 콘솔 확인: 콘솔 탭을 열고 → MCU 모니터 서브탭을 열어 실시간으로 로깅된 위치 및 인코딩된 값을 확인합니다.
App Lab 콘솔 출력
Telegram 통합
어디서나 Telegram을 통해 원격으로 현재 DIP 스위치 상태를 읽으세요.
Telegram 봇이 없다면 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참조하여 봇 토큰을 획득하세요.
MCU 스케치: 이전 브릿지 섹션의 동일한 MCU 스케치를 유지하세요 — 변경 필요 없음. 계속하기 전에 이미 STM32에 업로드되고 실행 중인지 확인하세요.
Python 스크립트(Arduino App Lab) — DIP 스위치 상태를 위한 Telegram 봇:
- 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꾸세요.
- /state를 보내 각 위치의 ON/OFF 상태를 확인합니다.
- /value를 보내 인코딩된 정수 값을 얻습니다(4개 위치 DIP 스위치의 경우 0–15).
빠른 단계
- MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다(아직 없으면 먼저 업로드합니다).
- Telegram 스크립트 붙여넣기: 위의 Python 코드를 Arduino App Lab의 앱의 Python 탭에 복사합니다.
- 토큰 설정: 스크립트의 YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꿉니다.
- 앱 실행: 실행을 클릭합니다 — 봇이 Telegram 메시지 수신 대기를 시작합니다.
- 테스트합니다: 일부 DIP 위치를 뒤집고 /value를 보냅니다 — 정수가 스위치 패턴과 일치하는지 확인합니다.
App Lab 콘솔 출력
ArduinoBot
OpenClaw 통합
아두이노 우노 Q - OpenClaw 튜토리얼의 지침을 참고하여 이 튜토리얼에 OpenClaw를 적응시킬 수 있습니다.
