아두이노 우노 Q 스위치 (ON/OFF 토글)
ON/OFF 스위치(토글 스위치라고도 함)는 뒤집어졌을 때 그 위치에 머물러 있으며, 누르기 버튼과 달리 누르고 있을 때만 활성화됩니다. 이 튜토리얼에서는 Arduino UNO Q를 사용하여 ON/OFF 스위치의 상태를 읽고, 토글될 때를 감지하고, Telegram을 통해 원격으로 상태를 확인하는 방법을 배우게 됩니다.

필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | ON/OFF Square 스위치 | 아마존 | |
| 1 | × | (또는) ON/OFF Round 스위치 | 아마존 | |
| 1 | × | (또는) On/Off Switch Module | 아마존 | |
| 1 | × | Wires | 아마존 | |
| 1 | × | (옵션) 수축 튜브 세트 | 아마존 | |
| 1 | × | (옵션) 전기 인두기 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
ON/OFF 스위치 정보
핀아웃
대부분의 일반적인 ON/OFF 스위치는 두 개의 핀을 가지고 있으며, 어느 핀을 연결하는지는 중요하지 않습니다.

작동 방식
- 한 핀을 GND에 연결하고 다른 핀을 INPUT_PULLUP으로 구성된 Arduino UNO Q 핀에 연결합니다.
- 스위치가 ON → 핀이 LOW를 읽음
- 스위치가 OFF → 핀이 HIGH를 읽음
※ 주의:
누르기 버튼처럼 ON/OFF 스위치도 디바운싱이 필요합니다. ezButton 라이브러리는 내부적으로 디바운싱을 처리하므로 추가 코드가 필요하지 않습니다.

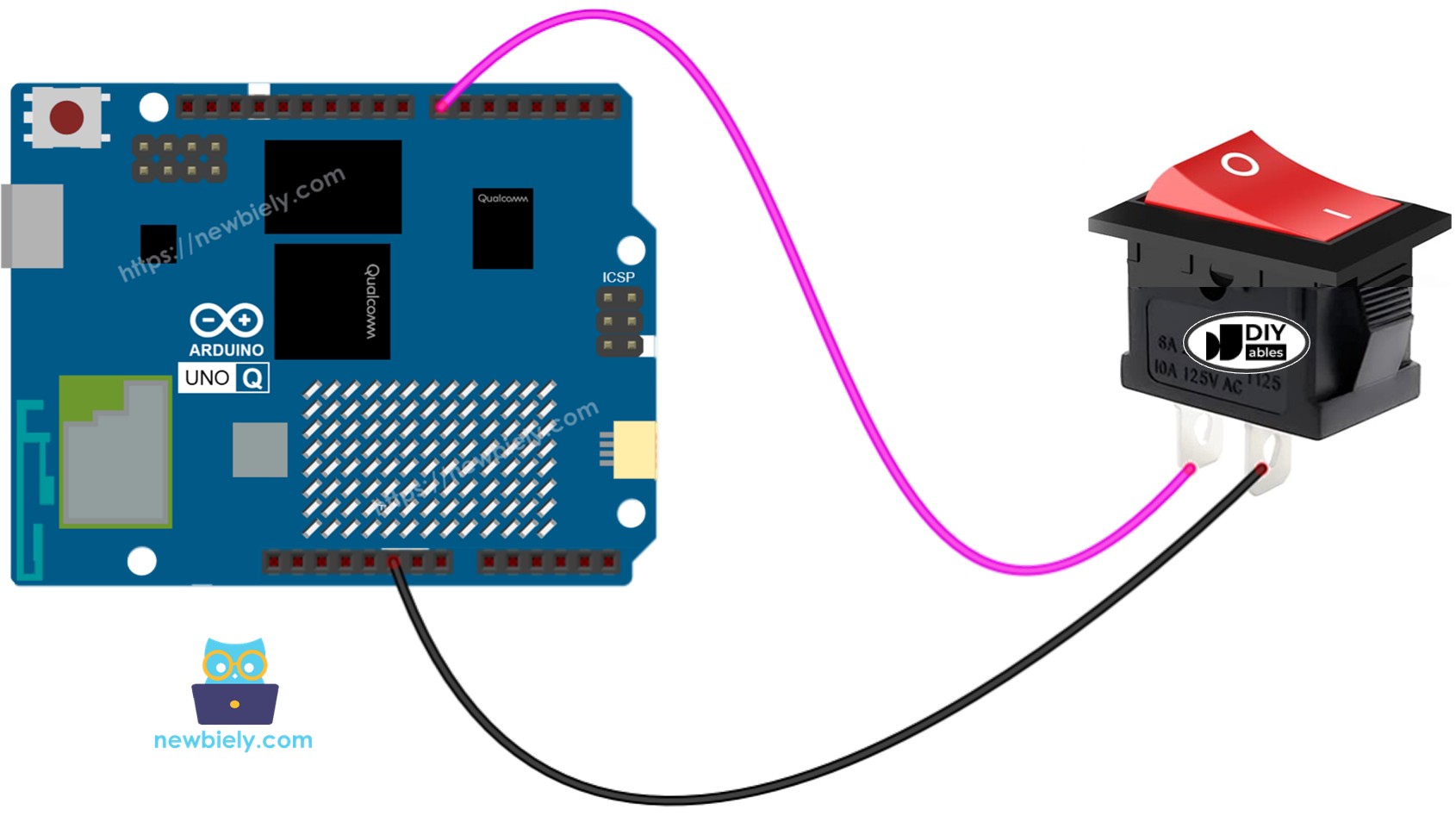

배선도

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
점퍼 와이어는 빠른 테스트에는 좋지만 최종 제작에는 적합하지 않습니다. Arduino UNO Q에 Proto Screw Terminal Block Shield 또는 Screw Shield V2를 추가하기만 하면 됩니다. 핀은 바뀌지 않습니다. 각 전선을 해당 나사 단자에 연결하기만 하면 됩니다:

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
스위치 핀에 와이어를 납땜하고 열수축 튜브로 연결을 덮어 신뢰할 수 있고 내구성 있는 연결을 만드는 것이 좋습니다.
MCU 코드 — ON/OFF 스위치
Arduino UNO Q는 두 개의 프로세서를 가지고 있습니다: STM32 MCU(실시간 하드웨어 제어를 처리)와 Qualcomm MPU(Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍됩니다 — Linux 쪽은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방법을 보여줄 것입니다.
ezButton 라이브러리는 디바운싱과 상태 읽기를 모두 처리합니다. OFF→ON 전환을 감지하려면 isPressed()를 사용하고 ON→OFF에는 isReleased()를 사용합니다:
※ 주의:
두 가지 일반적인 사용 사례:
- 레벨 기반: getState() == LOW를 확인하여 스위치가 현재 ON인지 알 수 있습니다.
- 엣지 기반: OFF→ON에는 isPressed()를 사용하고 ON→OFF 전환에는 isReleased()를 사용합니다.
빠른 단계
- 처음 Arduino UNO Q를 사용하신가요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따라 개발 환경을 준비하세요.
- 스위치 배선: 배선도에 따라 한 핀을 GND에 연결하고 다른 핀을 핀 7에 연결합니다.
- 연결: USB-C 케이블로 Arduino UNO Q를 컴퓨터에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 앱 만들기: Create New App 버튼을 클릭합니다.

- 앱 이름을 지정합니다(예: DIYables_Switch).
- Create를 클릭하여 확인합니다.
- 새 앱 내에 생성된 폴더와 파일 세트를 볼 수 있습니다.

- sketch/sketch.ino 파일을 찾습니다 — 이곳이 MCU 스케치를 붙여넣을 위치입니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.

- Search for ezButton created by ArduinoGetStarted.com and click the Install button.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
- 업로드: Arduino App Lab에서 실행 버튼을 클릭하여 STM32로 컴파일하고 업로드합니다.

- 스위치를 ON과 OFF 사이에서 전환합니다. 스위치 상태 및 전환은 다음 섹션의 Bridge Monitor를 통해 로깅됩니다.
- Pro Tip: 각 블록 내부에 자신의 코드를 추가합니다 — 예를 들어, 스위치가 ON일 때 LED를 켜고 OFF일 때 끕니다.
Linux + MCU Bridge 프로그래밍
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다: MPU(Qualcomm, Debian Linux 실행)와 MCU(STM32, Zephyr OS 및 Arduino 스케치 실행). 이들은 Arduino_RouterBridge 라이브러리를 통해 RPC를 사용하여 통신합니다 — 원본 직렬 포트를 통해서는 절대 안 됩니다.
- 스위치는 MCU(STM32)에 연결됩니다 — STM32의 디지털 입력 핀에 배선되어 있습니다. MCU는 ezButton 라이브러리를 사용하여 스위치를 읽고 디바운싱합니다.
- MPU는 스위치를 직접 읽을 수 없습니다 — Bridge.call()을 통해 MCU에서 상태를 요청해야 합니다. MCU가 즉시 응답합니다.
- MPU는 Wi-Fi를 가지고 있습니다 — MPU가 Wi-Fi를 포함한 전체 Debian Linux를 실행하기 때문에 필요에 따라 Telegram을 통해 스위치 상태를 보고할 수 있습니다.
- 통신: Linux 쪽의 Bridge.call()이 MCU 쪽의 Bridge.provide() 함수를 호출합니다.
- ⚠️ 예약됨: /dev/ttyHS1(Linux)과 Serial1(MCU)은 Arduino Router에 의해 사용됩니다 — 절대 직접 열지 마세요.
요약하면: MPU가 스위치 상태 요청 → MCU가 핀 읽음 → MCU가 ON 또는 OFF 보고 → MPU가 로깅하거나 전달합니다.
MCU 스케치 — Bridge 및 Monitor 출력이 있는 스위치:
Python 스크립트(Arduino App Lab) — Linux에서 스위치 상태 폴링:
- 주의: MCU 스케치에서 Bridge.begin()이 호출되었고 Python 스크립트를 Linux 쪽에서 실행하기 전에 스케치가 업로드되었는지 확인하세요.
- ⚠️ 경고: /dev/ttyHS1(Linux)을 직접 열거나 코드에서 Serial1(MCU)을 사용하지 마세요 — 이들은 Arduino Router에 의해 예약되어 있으며 접근하면 Bridge가 손상됩니다.
빠른 단계
- MCU 스케치 업로드: Arduino App Lab을 열고 새 앱을 만들고 위의 Bridge MCU 스케치를 sketch/sketch.ino에 붙여넣고 ezButton 및 Arduino_RouterBridge 라이브러리를 설치한 후 실행을 클릭합니다.
- Python 스크립트 추가: 위의 Python 코드를 동일한 앱의 Python 탭에 붙여넣습니다.
- 앱 실행: 실행을 클릭합니다 — Python 쪽은 2초마다 스위치 상태를 폴링합니다.
- 스위치를 ON과 OFF 사이에서 전환합니다.
- 콘솔 확인: 콘솔 탭을 열고 → MCU Monitor 서브탭에서 실시간으로 로깅된 전환을 확인합니다.
App Lab 콘솔 출력
Telegram 통합
Telegram을 통해 어디서나 원격으로 현재 스위치 상태를 확인합니다.
아직 Telegram 봇이 없다면, 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참조하여 봇 토큰을 얻으세요.
MCU 스케치: 이전 Bridge 섹션에서의 동일한 MCU 스케치를 유지합니다 — 변경사항이 없습니다. 계속하기 전에 STM32에서 이미 업로드되고 실행 중인지 확인합니다.
Python 스크립트(Arduino App Lab) — 스위치 상태를 위한 Telegram 봇:
- 주의: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꾸세요.
- /state를 보내 스위치가 현재 ON인지 OFF인지 확인합니다.
빠른 단계
- MCU 스케치 업로드: 이전 섹션에서 Bridge MCU 스케치를 사용합니다(아직 업로드하지 않았다면 먼저 업로드합니다).
- Telegram 스크립트 붙여넣기: 위의 Python 코드를 Arduino App Lab의 앱 Python 탭에 복사합니다.
- 토큰 설정: 스크립트에서 YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꿉니다.
- 앱 실행: 실행을 클릭합니다 — 봇이 Telegram 메시지를 수신 대기합니다.
- 테스트: 스위치를 ON으로 전환한 후 /state를 보내 "ON"을 읽는지 확인합니다.
App Lab 콘솔 출력
ArduinoBot
OpenClaw 통합
아두이노 우노 Q - OpenClaw 튜토리얼의 지침을 참조하여 이 튜토리얼에 OpenClaw를 적용할 수 있습니다.
애플리케이션/프로젝트 아이디어
- Telegram 보고 모드 스위치: 물리적 스위치를 사용하여 두 가지 작동 모드 사이를 전환합니다 — Telegram을 통해 어떤 모드가 활성화되어 있는지 확인합니다.
- 어플라이언스 원격 모니터: 스위치를 어플라이언스를 제어하는 릴레이에 배선합니다 — 원격으로 ON/OFF 상태를 확인합니다.
- 보안 게이트: 스위치를 뒤집어 센서 기반 경보를 활성화 또는 비활성화합니다 — Telegram이 현재 활성화된 상태를 보고합니다.
- 랩 벤치 전원: 스위치를 사용하여 일련의 출력을 활성화/비활성화합니다 — Telegram에서 모니터링합니다.
- 스마트 홈 트리거: 스위치를 전환하여 MPU의 Linux 쪽에서 실행 중인 예약된 작업을 시작하거나 중지합니다.
도전 자신
- 쉬움: LED를 회로에 추가하여 스위치가 ON일 때 켜지고 OFF일 때 꺼집니다.
- 중간: Bridge 스케치를 확장하여 스위치가 토글된 횟수를 추적하고 get_toggle_count()를 통해 개수를 노출합니다.
- 고급: 스위치 상태가 변경될 때마다 자동으로 메시지를 보내는 Telegram 봇을 구축합니다 — Python에서 백그라운드 모니터링 루프를 사용합니다.
