아두이노 우노 Q RS422
Arduino UNO Q와 TTL-to-RS422 모듈을 사용하여 RS422 직렬 통신을 수행합니다. RS422는 두 개의 비틀린 선 쌍에서 차동 신호를 사용합니다 — 하나의 선 쌍은 송신, 하나는 수신 용으로 사용됩니다 — 전이중 통신을 가능하게 하며, 최대 1200m의 거리에서 높은 노이즈 면역성으로 통신합니다. Bridge와 Telegram을 사용하면 Python이나 휴대폰에서 원격으로 RS422 데이터를 송수신할 수 있습니다.
이 튜토리얼에서 배우게 될 내용:
- RS422 통신이 작동하는 방식 및 TTL-to-RS422 모듈이 필요한 이유
- TTL-to-RS422 모듈을 Arduino UNO Q에 연결하는 방법
- Arduino UNO Q에서 RS422를 통해 데이터를 송수신하는 방법
- Arduino UNO Q에서 Python을 통해 Bridge를 사용하여 RS422 통신을 제어하는 방법
- Arduino UNO Q에서 Telegram을 통해 RS422 데이터를 송수신하는 방법
- Arduino UNO Q에서 RS422와 함께 OpenClaw를 사용하는 방법
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | TTL-RS422 변환 모듈 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (옵션) RS422 to USB 변환 케이블 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

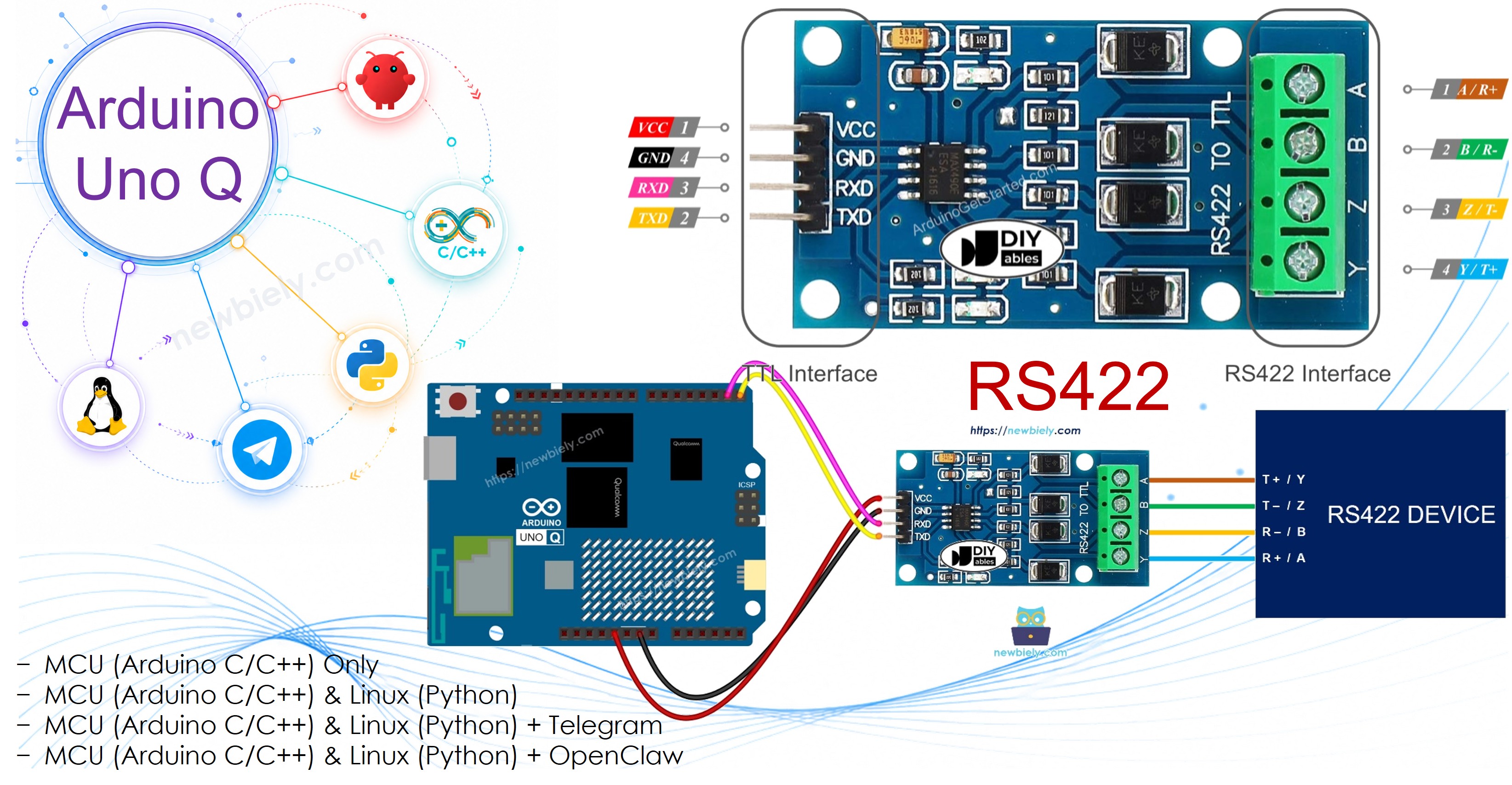

TTL to RS422 모듈 정보
Arduino UNO Q MCU는 TTL 로직 레벨(3.3V)을 사용하여 UART를 통해 통신합니다. RS422 호환 산업용 장치, 카메라 또는 CNC 컨트롤러와 장거리에서 통신하려면, TTL을 RS422 차동 표준으로 변환해야 합니다. TTL-to-RS422 모듈은 양방향으로 이 변환을 수행합니다.
RS422의 주요 특징:
- 전이중 통신(별도의 TX 및 RX 선 쌍)
- 장거리: 최대 1200미터
- 차동 신호로 인한 높은 노이즈 면역성
- 포인트-투-포인트 또는 제한된 멀티드롭(드라이버당 최대 10개의 수신기)
핀아웃
- TTL 인터페이스 (Arduino UNO Q MCU에 연결):
- VCC: 전원 — 3.3V에 연결
- GND: 접지
- RXD: 데이터 입력 — MCU TX 핀(D6)에 연결
- TXD: 데이터 출력 — MCU RX 핀(D7)에 연결
- RS422 인터페이스:
- A (R+): RX+ — 원격 TX+(T+/Y 핀)에 연결
- B (R-): RX− — 원격 TX-(T-/Z 핀)에 연결
- Y (T+): TX+ — 원격 RX+(R+/A 핀)에 연결
- Z (T-): TX− — 원격 RX-(R-/B 핀)에 연결
배선 다이어그램

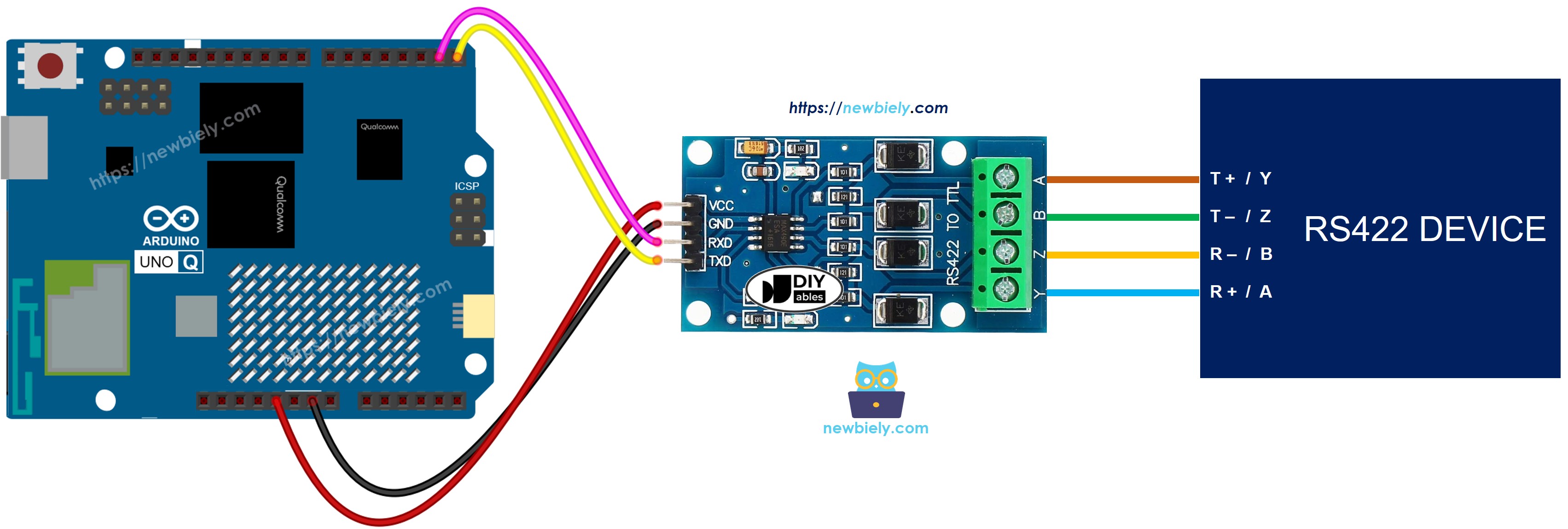

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
| TTL-to-RS422 모듈 핀 | Arduino UNO Q MCU 핀 | 비고 |
|---|---|---|
| VCC | 3.3V | |
| GND | GND | |
| RXD | D6 (MCU TX) | |
| TXD | D7 (MCU RX) |
A/B(R+/R-) 및 Y/Z(T+/T-)를 RS422 장치 또는 PC 테스트용 USB-to-RS422 어댑터의 해당 핀에 연결합니다.
RS422 프로그래밍 방법
- SoftwareSerial을 포함하고 RS422 직렬 객체를 만듭니다:
#include <SoftwareSerial.h>
SoftwareSerial rs422(7, 6); // RX: D7, TX: D6
- 들어오는 RS422 데이터를 읽습니다:
if (rs422.available()) {
char data = rs422.read();
}
- RS422를 통해 데이터를 전송합니다:
rs422.print("Hello from Arduino UNO Q");
rs422.println("With newline");
Arduino UNO Q 코드
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-rs422
*/
#include <SoftwareSerial.h>
SoftwareSerial rs422(7, 6); // RX: D7, TX: D6
void setup() {
Monitor.begin(9600); // USB serial for debug output
rs422.begin(9600); // RS422 module serial
delay(100);
}
void loop() {
// Forward data from RS422 to Monitor
if (rs422.available()) {
char data = rs422.read();
Monitor.print(data);
rs422.print(data); // echo back to sender
}
// Forward data from Monitor to RS422
if (Monitor.available()) {
char data = Monitor.read();
rs422.print(data);
}
}
빠른 단계
Arduino UNO Q를 처음 사용하나요? 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따르세요.
- 연결: 배선 다이어그램에 표시된 대로 TTL-to-RS422 모듈을 Arduino UNO Q MCU에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 앱 만들기: Create New App 버튼을 클릭합니다.
- 앱에 이름을 지정합니다(예: RS422).
- Create를 클릭하여 확인합니다.
- 스케치 붙여넣기: 위의 MCU 코드를 복사하여 sketch/sketch.ino에 붙여넣습니다.
- 업로드: Arduino App Lab에서 Run 버튼을 클릭합니다.
테스트
RS422 통신을 테스트하려면:

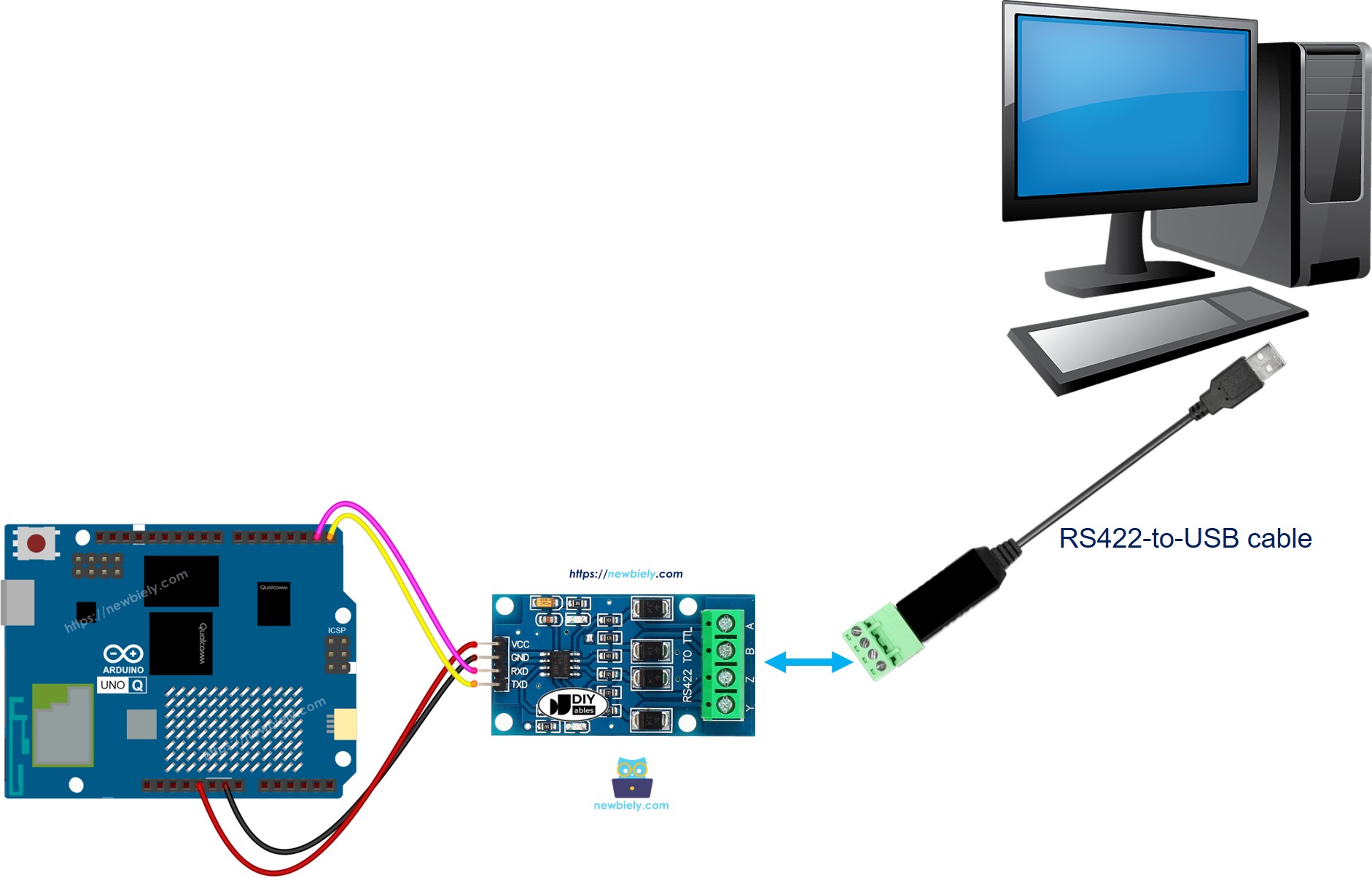

- T+/T- 및 R+/R- 핀을 USB-to-RS422 어댑터에 연결합니다:
- 보드율을 9600으로 설정하고 올바른 COM 포트를 선택합니다.
- 텍스트를 입력하고 전송합니다. Arduino UNO Q는 이를 에코백하며 — 터미널에 에코된 데이터가 표시됩니다.
Bridge: Linux + MCU
이 섹션은 Bridge를 통해 Linux 쪽(Python)에서 RS422 데이터를 송수신하는 방법을 보여줍니다:
- TTL-to-RS422 모듈은 SoftwareSerial을 통해 MCU에 연결됩니다 — MCU가 모든 직렬 I/O를 처리합니다
- MPU는 SoftwareSerial을 직접 사용할 수 없습니다 — Bridge 함수를 호출하여 RS422 데이터를 송수신합니다
- MPU는 Wi-Fi를 가지고 있습니다 — 전체 Debian Linux를 실행하므로 RS422 데이터를 Telegram이나 웹 서비스로 중계할 수 있습니다
- Arduino_RouterBridge는 두 프로세서 간의 RPC 통신을 활성화합니다
- ⚠️ /dev/ttyHS1(Linux) 및 Serial1(MCU)는 라우터에 의해 예약됩니다 — 사용자 코드에서 절대 열면 안 됩니다
MCU 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-rs422
*/
#include "Arduino_RouterBridge.h"
#include <SoftwareSerial.h>
SoftwareSerial rs422(7, 6); // RX: D7, TX: D6
String received_data = "";
String send_rs422(String arg) {
rs422.println(arg);
Monitor.print("Sent via RS422: ");
Monitor.println(arg);
return "ok:sent";
}
String get_received(String arg) {
String result = received_data;
received_data = "";
return result;
}
void setup() {
Bridge.begin();
Monitor.begin();
rs422.begin(9600);
delay(100);
Bridge.provide_safe("send_rs422", send_rs422);
Bridge.provide("get_received", get_received);
Monitor.println("Arduino UNO Q RS422 Bridge ready");
}
void loop() {
while (rs422.available()) {
char c = rs422.read();
received_data += c;
}
}
Python 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-rs422
*/
from arduino.app_utils import *
import time
def loop():
print("Sending message via RS422...")
result = Bridge.call("send_rs422", "Hello from Arduino UNO Q!")
print(f"Result: {result}")
time.sleep(1)
data = Bridge.call("get_received")
if data:
print(f"Received via RS422: {data}")
else:
print("No data received")
time.sleep(2)
App.run(user_loop=loop)
빠른 단계
- 연결: 위에 표시된 대로 TTL-to-RS422 모듈을 Arduino UNO Q에 연결합니다.
- Arduino App Lab 열기하고 RS422Bridge라는 새 앱을 만듭니다.
- MCU 스케치를 붙여넣기: sketch/sketch.ino에 MCU 스케치를 붙여넣습니다.
- Python 코드를 붙여넣기: Python 파일에 Python 코드를 붙여넣습니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Run 버튼을 클릭합니다. Python은 RS422를 통해 메시지를 보내고 에코된 모든 데이터를 읽습니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q RS422 Bridge ready
[2026-04-29 09:00:06] Sent via RS422: Hello from Arduino UNO Q!
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:06] Sending message via RS422...
[2026-04-29 09:00:06] Result: ok:sent
[2026-04-29 09:00:07] Received via RS422: Hello from Arduino UNO Q!
Telegram
Telegram을 통해 RS422 데이터를 송수신합니다 — 정밀 산업 장비의 메시지를 휴대폰으로 전달하거나 Telegram에서 RS422 장치로 명령을 보냅니다.
MCU 스케치: 이전 Bridge 섹션의 MCU 스케치와 같게 유지합니다.
Python 코드 (Telegram)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-rs422
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q RS422 Bot\n"
"/send <message> - Send a message via RS422\n"
"/read - Read data received from RS422")
elif text.startswith("/send"):
parts = text.split(" ", 1)
if len(parts) < 2:
send_message(chat_id, "Usage: /send <message>")
else:
result = Bridge.call("send_rs422", parts[1])
send_message(chat_id, f"Sent via RS422: {parts[1]}")
elif text == "/read":
data = Bridge.call("get_received")
if data:
send_message(chat_id, f"Received via RS422:\n{data}")
else:
send_message(chat_id, "No data received yet.")
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(0.3)
App.run(user_loop=loop)
빠른 단계
- YOUR_TELEGRAM_BOT_TOKEN을 BotFather에서 얻은 실제 봇 토큰으로 바꿉니다.
- YOUR_CHAT_ID를 Telegram 채팅 ID로 바꿉니다.
- Python 코드를 앱의 Python 파일에 붙여넣습니다(같은 MCU 스케치 유지).
- Run 버튼을 클릭합니다 — Telegram에서 /send Hello를 보내 RS422를 통해 데이터를 전송합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:05] Received: /send Hello RS422 device!
[2026-04-29 09:10:09] Received: /read
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on 아두이노 우노 Q - OpenClaw Tutorial
프로젝트 아이디어
Arduino UNO Q와 RS422 통신으로 많은 유용한 프로젝트를 만들 수 있습니다:
- CNC 기계 모니터: Arduino UNO Q를 RS422를 통해 CNC 컨트롤러에 연결합니다; MCU는 위치 및 상태 메시지를 읽으며, Python은 가공이 시작, 일시 중지 또는 완료될 때 Telegram에 실시간 업데이트를 보냅니다
- 고속 카메라 트리거: RS422를 사용하여 산업용 카메라에 정확한 트리거 신호를 보냅니다; Python은 Bridge를 통해 트리거 타이밍을 결정하고 MCU에 명령을 보내면, MCU는 RS422 차동 선 쌍을 통해 트리거 펄스를 전송합니다
- 장거리 센서 배열: RS422를 500m에 걸쳐 원격 환경 센서 스테이션에 연결합니다; MCU는 RS422를 통해 센서 데이터를 읽고 Python은 판독값을 로깅하며 값이 임계값을 초과할 때 Telegram 경고를 보냅니다
- PLC 상태 대시보드: PLC의 RS422 프로그래밍 포트에 연결하여 진단 데이터를 읽습니다; Python은 데이터를 상태 보고서로 포맷하고 예정된 간격으로 Telegram에 보냅니다
- 정밀 모션 컨트롤러: Telegram에서 Bridge를 통해 MCU로 위치 명령을 보내면, MCU는 RS422를 통해 서보 드라이버로 이를 전달합니다 — 정밀 액추에이터의 원격 전이중 제어를 가능하게 합니다
자신에게 도전하세요
Arduino UNO Q의 RS422를 더 탐구할 준비가 되었나요? 이 도전과제를 시도하세요:
- 쉬움: /ping Telegram 명령을 추가하여 고정 문자열 PING\n을 RS422를 통해 보내고 get_received로 즉시 응답을 읽습니다 — 연결된 RS422 장치가 반응하는지 테스트하는 데 유용합니다.
- 중간: 메시지 로그 구현: Python은 마지막 10개의 수신 RS422 메시지를 Python 리스트에 저장합니다; /history Telegram 명령은 저장된 모든 메시지를 번호가 지정된 목록으로 반환합니다 — 휴대폰에서 최근 통신 기록을 제공합니다.
- 고급: 전이중 RS422 릴레이 구축: Python은 send_rs422로 10초마다 하트비트 문자열을 보내는 루프를 유지하고, get_received로 수신 데이터를 읽고, 이를 Telegram으로 전달합니다 — 동시에 Telegram 명령을 청취하여 사용자 정의 메시지를 보내면, 완전한 양방향 RS422-to-Telegram 게이트웨이를 만듭니다.
