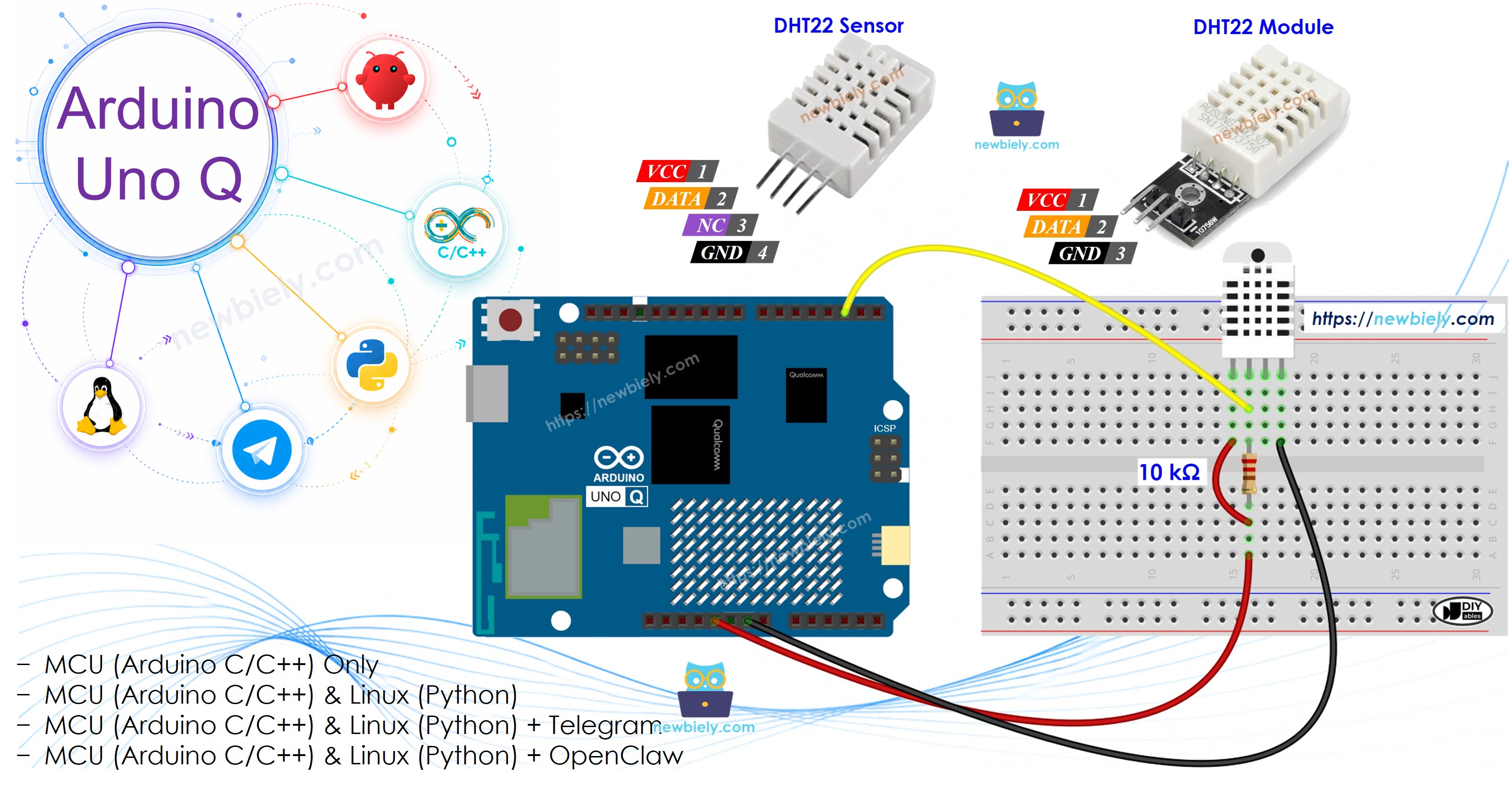

아두이노 우노 Q DHT22 온도 및 습도 센서
DHT22는 DHT11보다 더 정확한 온도 및 습도 측정을 제공합니다 - 더 넓은 범위와 높은 정확도를 가지고 있습니다. 이 튜토리얼은 Arduino UNO Q와 함께 사용하는 방법을 보여주며, Telegram 알림을 포함한 완전한 환경 모니터링을 제공합니다.
이 튜토리얼에서 배울 내용:
- DHT22 온도 및 습도 센서가 무엇이고 DHT11과 어떻게 다른지
- DHT22 센서와 모듈을 Arduino UNO Q MCU에 연결하는 방법
- MCU를 프로그래밍하는 방법 (C/C++ Arduino 코드)로 DHT22에서 온도 및 습도 읽기
- Linux 측 (Python)과 MCU 측 (C/C++)을 모두 프로그래밍하여 Bridge를 통해 DHT22 데이터 읽기
- Arduino UNO Q에서 온도 또는 습도가 임계값을 초과할 때 Telegram 알림 받기
- Arduino UNO Q와 DHT22 센서에서 OpenClaw 사용하기
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | DHT22 온도 습도 센서 모듈 | 쿠팡 | 아마존 | |
| 1 | × | 10 kΩ Resistor | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
DHT22 센서 정보
DHT22 (또한 AM2302로도 알려짐)는 DHT11보다 더 정확한 대안입니다. 둘 다 동일한 라이브러리와 거의 동일한 코드를 사용합니다 - 주요 차이점은 생성자의 타입 상수입니다.
| DHT22 | |
|---|---|
| Operating Voltage | 3.3V to 6V |
| Temperature Range | -40°C to 80°C |
| Temperature Accuracy | ±0.5°C |
| Humidity Range | 0% to 100% |
| Humidity Accuracy | ±2% |
| Reading Rate | 0.5Hz (once every 2 seconds) |
핀아웃
DHT22 센서 (4핀):
- GND: GND (0V)에 연결
- VCC: 3.3V 또는 5V에 연결
- DATA: 통신 핀 — MCU의 디지털 핀에 연결
- NC: 연결하지 않음
DHT22 모듈 (3핀):
- GND: GND (0V)에 연결
- VCC: 3.3V 또는 5V에 연결
- DATA: 통신 핀 (일부 모듈에서는 OUT 또는 S로 표시됨)
대부분의 DHT22 모듈은 내장 풀업 저항기를 포함합니다 - 외부 저항기가 필요하지 않습니다.
배선 다이어그램

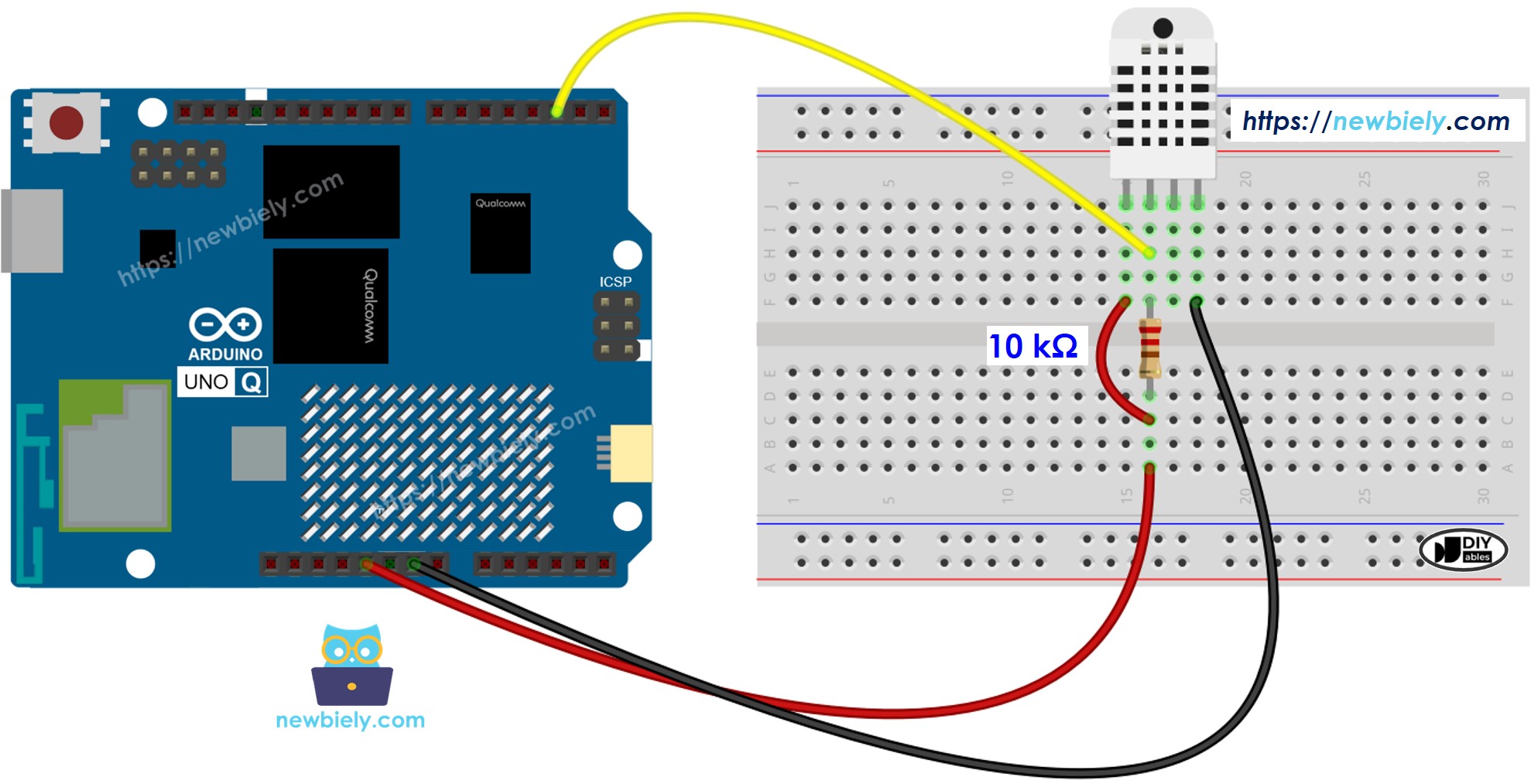

Arduino UNO Q - DHT22 센서 배선
DATA와 VCC 사이의 10kΩ 풀업 저항기가 필요합니다.
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

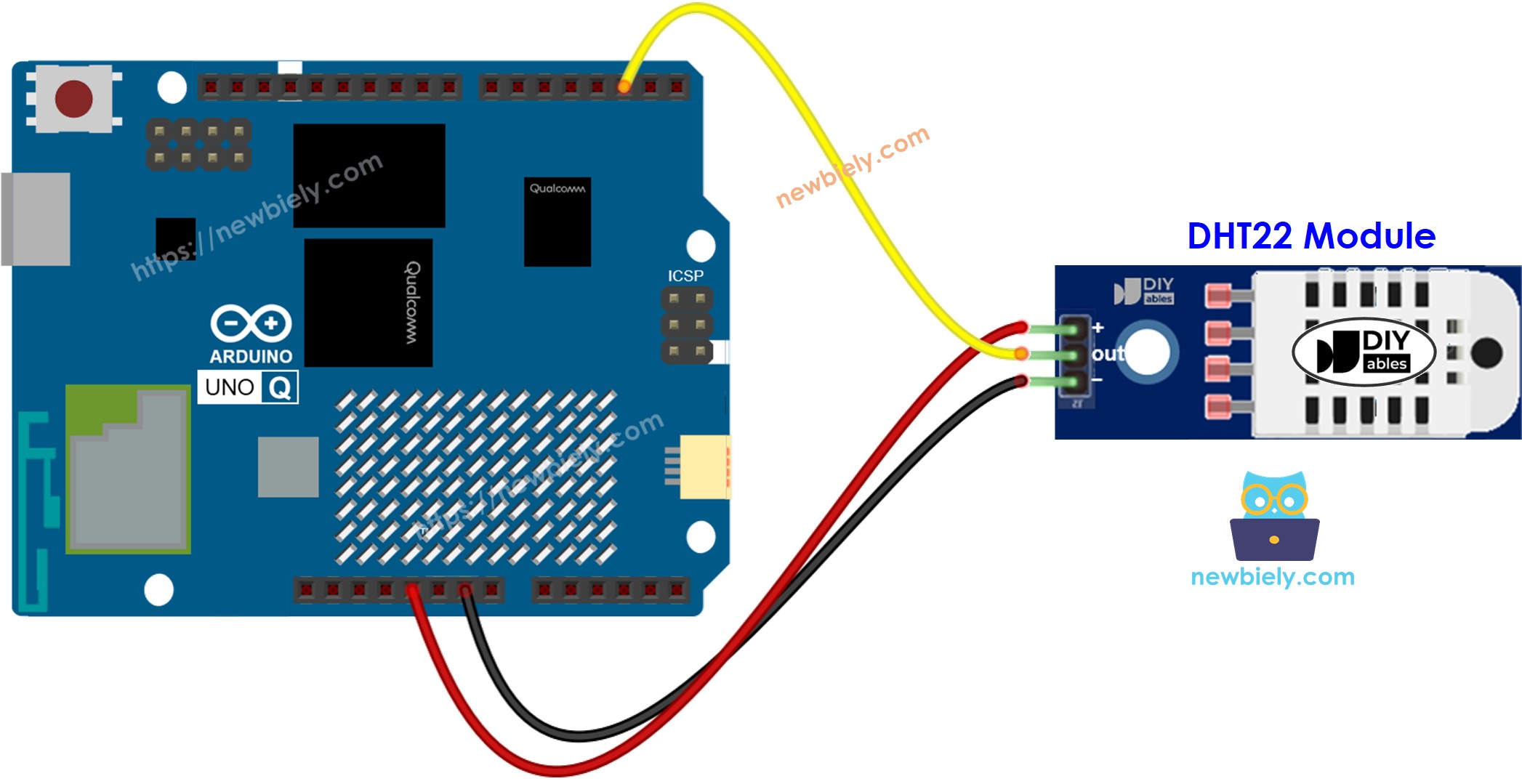

Arduino UNO Q - DHT22 모듈 배선
외부 저항기가 필요하지 않습니다 - 모듈에 포함되어 있습니다.
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
| DHT22 Pin | Arduino UNO Q MCU |
|---|---|
| GND | GND |
| VCC | 3.3V or 5V |
| DATA | D2 |
DHT22 프로그래밍 방법
- 라이브러리 포함:
#include <DHT.h>
- 핀을 정의하고 센서 객체 생성:
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
- 센서 초기화:
dht22.begin();
- 습도 및 온도 읽기:
float humidity = dht22.readHumidity();
float tempC = dht22.readTemperature();
float tempF = dht22.readTemperature(true);
- 항상 실패한 읽기를 확인합니다:
if (isnan(humidity) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT22 sensor!");
}
Arduino UNO Q 코드
Arduino UNO Q에는 함께 작동하는 두 개의 프로세서가 있습니다:
- STM32 MCU는 DHT22 센서를 직접 읽습니다 — 모든 센서 통신은 MCU에서 실행됩니다
- Qualcomm MPU는 Debian Linux를 실행하고 Wi-Fi, Python 및 클라우드 연결을 처리합니다
- 이 섹션에서는 MCU만 프로그래밍됩니다 — Linux 측은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 Bridge를 통해 함께 작동하는 방법을 보여줍니다.
MCU는 3초마다 온도와 습도를 읽고 Serial Monitor에 출력합니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-dht22
*/
#include <DHT.h>
#define DHT22_PIN 2 // Arduino UNO Q MCU pin connected to DHT22 DATA pin
DHT dht22(DHT22_PIN, DHT22);
void setup() {
Serial.begin(115200);
delay(1500);
dht22.begin();
Serial.println("Arduino UNO Q DHT22 ready");
}
void loop() {
delay(3000); // DHT22 requires at least 2 seconds between readings
float humidity = dht22.readHumidity();
float tempC = dht22.readTemperature();
float tempF = dht22.readTemperature(true);
if (isnan(humidity) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT22 sensor!");
} else {
Serial.print("Humidity: ");
Serial.print(humidity);
Serial.print("% | Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
빠른 단계
Arduino UNO Q를 처음 사용하시나요? 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따릅니다.
- 연결: 배선 다이어그램에 표시된 대로 DHT22 센서 또는 모듈을 Arduino UNO Q MCU에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 App 만들기: Create New App 버튼을 클릭합니다.
- App에 이름을 지정합니다 (예: Dht22)
- Create를 클릭하여 확인합니다.
- 스케치 붙여넣기: 위의 MCU 코드를 복사하고 sketch/sketch.ino에 붙여넣습니다. 다른 파일은 기본값으로 유지합니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for DHT sensor library created by Adafruit and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Arduino App Lab에서 Run 버튼을 클릭합니다.
- 센서에 숨을 쉬거나 잡고 - 3초마다 습도 및 온도 측정이 업데이트되는 것을 확인합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q DHT22 ready
[2026-04-29 09:00:04] Humidity: 55.2% | Temperature: 26.10°C ~ 79.00°F
[2026-04-29 09:00:07] Humidity: 55.8% | Temperature: 26.20°C ~ 79.16°F
[2026-04-29 09:00:10] Humidity: 57.3% | Temperature: 26.50°C ~ 79.70°F
[2026-04-29 09:00:13] Humidity: 61.9% | Temperature: 27.10°C ~ 80.78°F
Bridge: Linux + MCU
이 섹션은 Arduino UNO Q의 두 프로세서를 모두 프로그래밍하여 Linux 측이 Bridge를 통해 온도 및 습도를 읽을 수 있도록 하는 방법을 보여줍니다:
- DHT22 센서는 MCU (STM32)에 연결됩니다 — MCU는 3초마다 데이터를 읽고 최신 값을 캐시합니다
- MPU는 DHT22에 직접 액세스할 수 없습니다 — Bridge 함수를 호출하여 읽기를 검색해야 합니다
- MPU는 Wi-Fi를 가지고 있습니다 — 전체 Debian Linux를 실행하므로 데이터를 기록하고, 대시보드에 게시하거나, 인터넷을 통해 경고를 보낼 수 있습니다
- Arduino_RouterBridge는 RPC 통신을 두 프로세서 간에 사용할 수 있게 합니다
- ⚠️ /dev/ttyHS1 (Linux) 및 Serial1 (MCU)는 라우터에서 예약됨 — 사용자 코드에서 절대 열지 마세요
요약하면: MCU가 3초마다 DHT22를 읽고 결과를 캐시합니다 → MPU는 Bridge를 폴링하여 읽기를 검색합니다 → MPU는 Wi-Fi를 통해 게시하거나 경고합니다.
참고: Bridge 스케치에서 loop() 함수는 3초마다 DHT22를 읽어 캐시된 값을 최신으로 유지합니다. 모든 Bridge 콜백은 읽기 전용이며 블로킹 없이 캐시된 데이터를 반환합니다.
MCU 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-dht22
*/
#include <DHT.h>#include "Arduino_RouterBridge.h"
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
float last_humidity = 0.0;
float last_temp_c = 0.0;
float last_temp_f = 0.0;
unsigned long last_read_ms = 0;
String get_humidity(String arg) {
return String(last_humidity, 1);
}
String get_temp_c(String arg) {
return String(last_temp_c, 2);
}
String get_temp_f(String arg) {
return String(last_temp_f, 2);
}
String get_status(String arg) {
return "Temp: " + String(last_temp_c, 2) + "°C / " + String(last_temp_f, 2) + "°F Humidity: " + String(last_humidity, 1) + "%";
}
void setup() {
Bridge.begin();
Monitor.begin();
dht22.begin();
delay(2000); // allow sensor to stabilize
float h = dht22.readHumidity();
float c = dht22.readTemperature();
float f = dht22.readTemperature(true);
if (!isnan(h) && !isnan(c) && !isnan(f)) {
last_humidity = h;
last_temp_c = c;
last_temp_f = f;
}
Bridge.provide("get_humidity", get_humidity);
Bridge.provide("get_temp_c", get_temp_c);
Bridge.provide("get_temp_f", get_temp_f);
Bridge.provide("get_status", get_status);
Monitor.println("Arduino UNO Q DHT22 Bridge ready");
}
void loop() {
unsigned long now = millis();
if (now - last_read_ms >= 3000) {
last_read_ms = now;
float h = dht22.readHumidity();
float c = dht22.readTemperature();
float f = dht22.readTemperature(true);
if (isnan(h) || isnan(c) || isnan(f)) {
Monitor.println("Failed to read from DHT22 sensor!");
} else {
last_humidity = h;
last_temp_c = c;
last_temp_f = f;
Monitor.println("Humidity: " + String(h, 1) + "% Temp: " + String(c, 2) + "°C / " + String(f, 2) + "°F");
}
}
}
Python 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-dht22
*/
from arduino.app_utils import *
import time
def loop():
status = Bridge.call("get_status")
print(status)
time.sleep(3)
App.run(user_loop=loop)
빠른 단계
- 연결: 배선 다이어그램에 표시된 대로 DHT22 센서를 Arduino UNO Q에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 보드가 감지될 때까지 기다립니다.
- 새 App 만들기: Create New App을 클릭하고, Dht22Bridge라고 이름을 지정한 다음 Create를 클릭합니다.
- MCU 스케치 붙여넣기: 위의 MCU Bridge 코드를 복사하고 sketch/sketch.ino에 붙여넣습니다.
- Python 코드 붙여넣기: 위의 Python Bridge 코드를 복사하고 앱의 Python 파일에 붙여넣습니다.
- 업로드: Arduino App Lab에서 Run 버튼을 클릭합니다.
- 3초마다 온도 및 습도 측정이 Python 콘솔에 나타나는 것을 확인합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q DHT22 Bridge ready
[2026-04-29 09:00:04] Humidity: 55.2% Temp: 26.10°C / 79.00°F
[2026-04-29 09:00:07] Humidity: 55.8% Temp: 26.20°C / 79.16°F
[2026-04-29 09:00:10] Humidity: 57.3% Temp: 26.50°C / 79.70°F
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:04] Temp: 26.10°C / 79.00°F Humidity: 55.2%
[2026-04-29 09:00:07] Temp: 26.20°C / 79.16°F Humidity: 55.8%
[2026-04-29 09:00:10] Temp: 26.50°C / 79.70°F Humidity: 57.3%
[2026-04-29 09:00:13] Temp: 27.10°C / 80.78°F Humidity: 61.9%
Telegram
온도 및 습도를 원격으로 모니터링합니다. 온도가 35°C를 초과하거나 습도가 80%를 초과할 때 자동 알림을 받습니다.
MCU 스케치: 이전 Bridge 섹션에서 동일한 MCU 스케치를 유지합니다.
Python 코드 (Telegram)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-dht22
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
TEMP_ALERT_C = 35.0
HUMIDITY_ALERT = 80.0
temp_alert_sent = False
humi_alert_sent = False
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
global temp_alert_sent, humi_alert_sent
# Auto-alerts
temp_c_str = Bridge.call("get_temp_c")
humi_str = Bridge.call("get_humidity")
try:
temp_c = float(temp_c_str)
humi = float(humi_str)
temp_f_str = Bridge.call("get_temp_f")
if temp_c > TEMP_ALERT_C and not temp_alert_sent:
temp_alert_sent = True
msg = f"⚠️ High temperature: {temp_c_str}°C / {temp_f_str}°F"
print(msg)
send_message(CHAT_ID, msg)
elif temp_c <= TEMP_ALERT_C:
temp_alert_sent = False
if humi > HUMIDITY_ALERT and not humi_alert_sent:
humi_alert_sent = True
msg = f"💧 High humidity: {humi_str}%"
print(msg)
send_message(CHAT_ID, msg)
elif humi <= HUMIDITY_ALERT:
humi_alert_sent = False
except ValueError:
pass
# Handle Telegram commands
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q DHT22 Bot\n"
"/temp - Read temperature (°C and °F)\n"
"/humidity - Read humidity\n"
"/status - Get full sensor status")
elif text == "/temp":
temp_c = Bridge.call("get_temp_c")
temp_f = Bridge.call("get_temp_f")
send_message(chat_id, f"Temperature: {temp_c}°C ~ {temp_f}°F")
elif text == "/humidity":
result = Bridge.call("get_humidity")
send_message(chat_id, f"Humidity: {result}%")
elif text == "/status":
result = Bridge.call("get_status")
send_message(chat_id, result)
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(3)
App.run(user_loop=loop)
빠른 단계
- YOUR_TELEGRAM_BOT_TOKEN을 BotFather에서 실제 봇 토큰으로 바꿉니다.
- YOUR_CHAT_ID를 Telegram 채팅 ID로 바꿉니다.
- 이 Python 코드를 앱의 Python 파일에 붙여넣습니다 (동일한 MCU 스케치 유지).
- Run 버튼을 클릭합니다. Telegram에서 /temp 또는 /humidity를 보내거나 센서에 숨을 쉬어 알림을 트리거합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:10] ⚠️ High temperature: 36.00°C / 96.80°F
[2026-04-29 09:10:25] 💧 High humidity: 82.3%
[2026-04-29 09:10:40] Received: /temp
[2026-04-29 09:10:55] Received: /humidity
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on 아두이노 우노 Q - OpenClaw Tutorial
프로젝트 아이디어
Arduino UNO Q와 DHT22 센서로 많은 유용한 프로젝트를 만들 수 있습니다:
- 정밀 기상 스테이션: DHT22의 더 넓은 범위와 높은 정확도는 정밀한 실내/실외 스테이션에 이상적입니다 — Linux MPU는 매분 데이터를 기록하고 시간 추이를 차트로 표시합니다
- 스마트 HVAC 컨트롤러: 온도 및 습도 데이터를 사용하여 에어컨 또는 가습기를 켜고 끄는 릴레이를 제어합니다 — 조건이 범위를 벗어날 때 Telegram 알림
- 씨앗 발아 모니터: 씨앗 발아를 위한 최적의 습도 및 온도를 유지합니다 — 습도가 임계값 아래로 떨어지면 알림을 받고 검토를 위해 데이터가 기록됩니다
- 와인 셀러 모니터: DHT22는 와인 보관에 필요한 낮은 온도 범위를 다룹니다 — 온도 또는 습도가 안전한 한계를 벗어날 때 온도 및 습도와 Telegram 알림을 모니터링합니다
- 서버실 환경 모니터: Wi-Fi를 배포하여 원격 모니터링 — MPU는 시간별 보고서를 전송하고 온도 또는 습도가 급증하면 즉시 Telegram 알림을 전송합니다
스스로 도전해보세요
Arduino UNO Q의 DHT22로 더 나아가실 준비가 되셨나요? 이 도전 과제들을 시도해보세요:
- 쉬움: MCU 스케치를 수정하여 온도 범위에 따라 내장 LED를 다른 속도로 깜박입니다 — 20°C 아래에서는 느린 깜박임, 35°C 이상에서는 빠른 깜박임, 그 사이에서는 깜박임 없음.
- 중간: Magnus 공식을 사용하여 Python 측에서 온도 및 습도로부터 이슬점을 계산하고, Telegram /status 응답에 온도 및 습도와 함께 포함시킵니다.
- 고급: 데이터 시각화 파이프라인 구축: MPU가 5분마다 Bridge를 통해 DHT22를 읽고, 읽기를 JSON 파일에 저장하고, Chart.js를 사용하는 온도/습도 차트를 포함한 간단한 HTTP 페이지를 제공합니다 — 로컬 네트워크의 모든 브라우저에서 액세스할 수 있습니다.
