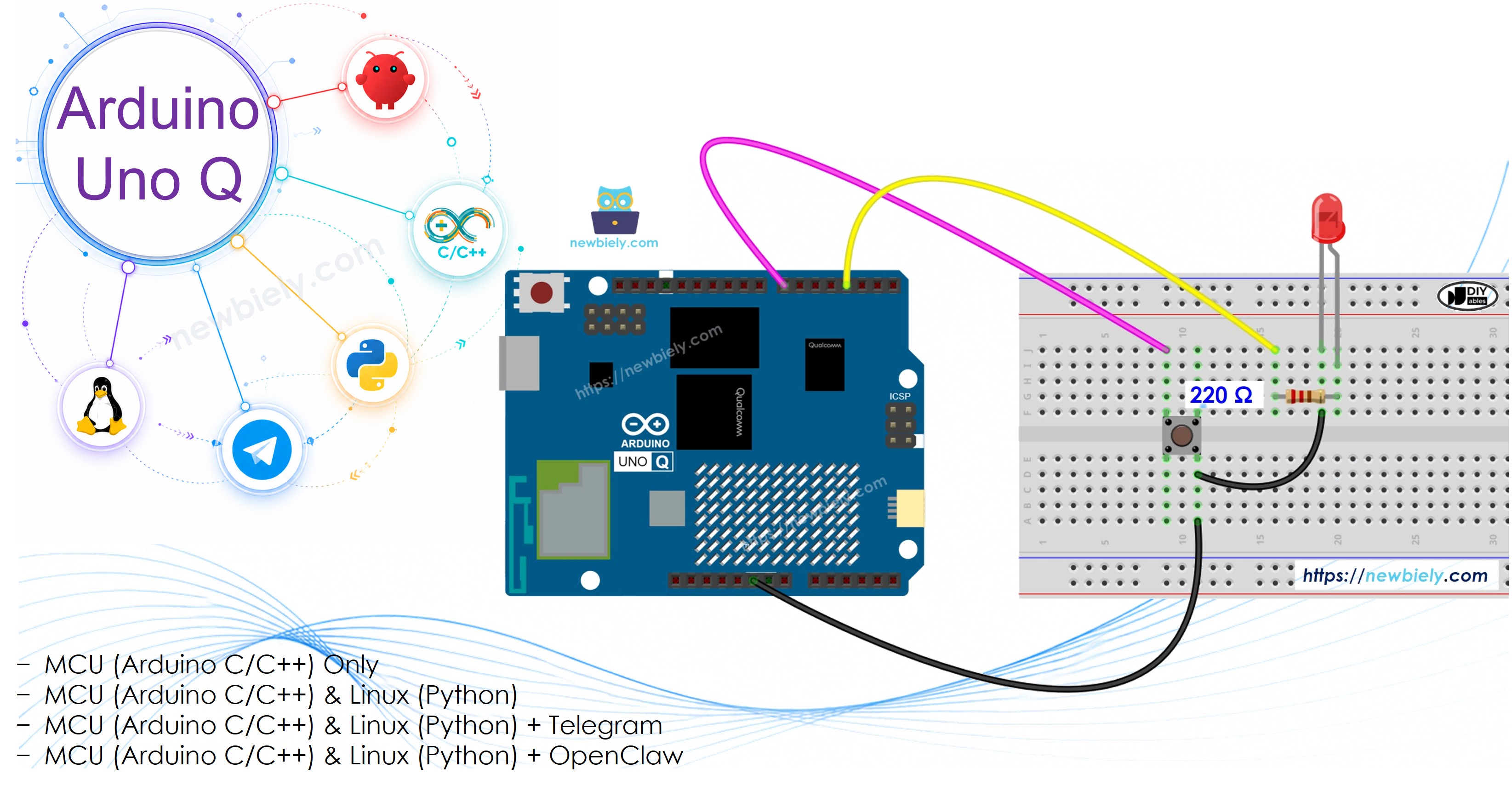

아두이노 우노 Q 버튼으로 LED 제어
이 튜토리얼에서는 Arduino UNO Q에서 버튼을 사용하여 LED를 제어하는 방법을 보여줍니다. 두 가지 응용 프로그램이 다루어집니다:
응용 프로그램 1 — LED는 버튼 상태를 따릅니다:
- 버튼을 누르면 LED가 켜집니다
- 버튼을 놓으면 LED가 꺼집니다
응용 프로그램 2 — 각 누름에서 LED가 토글됩니다:
- 각 버튼 누름은 LED를 ON과 OFF 사이에서 전환합니다
- 버튼을 놓아도 LED 상태는 변경되지 않습니다
- 디바운스 없음 및 디바운스 버전 포함 (ezButton 사용)
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | 캡이 있는 버튼 | 쿠팡 | 아마존 | |
| 1 | × | (또는) Panel-mount Push Button | 아마존 | |
| 1 | × | 푸시 버튼 모듈 | 아마존 | |
| 1 | × | LED | 쿠팡 | 아마존 | |
| 1 | × | LED Module | 아마존 | |
| 1 | × | 220 ohm Resistor | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

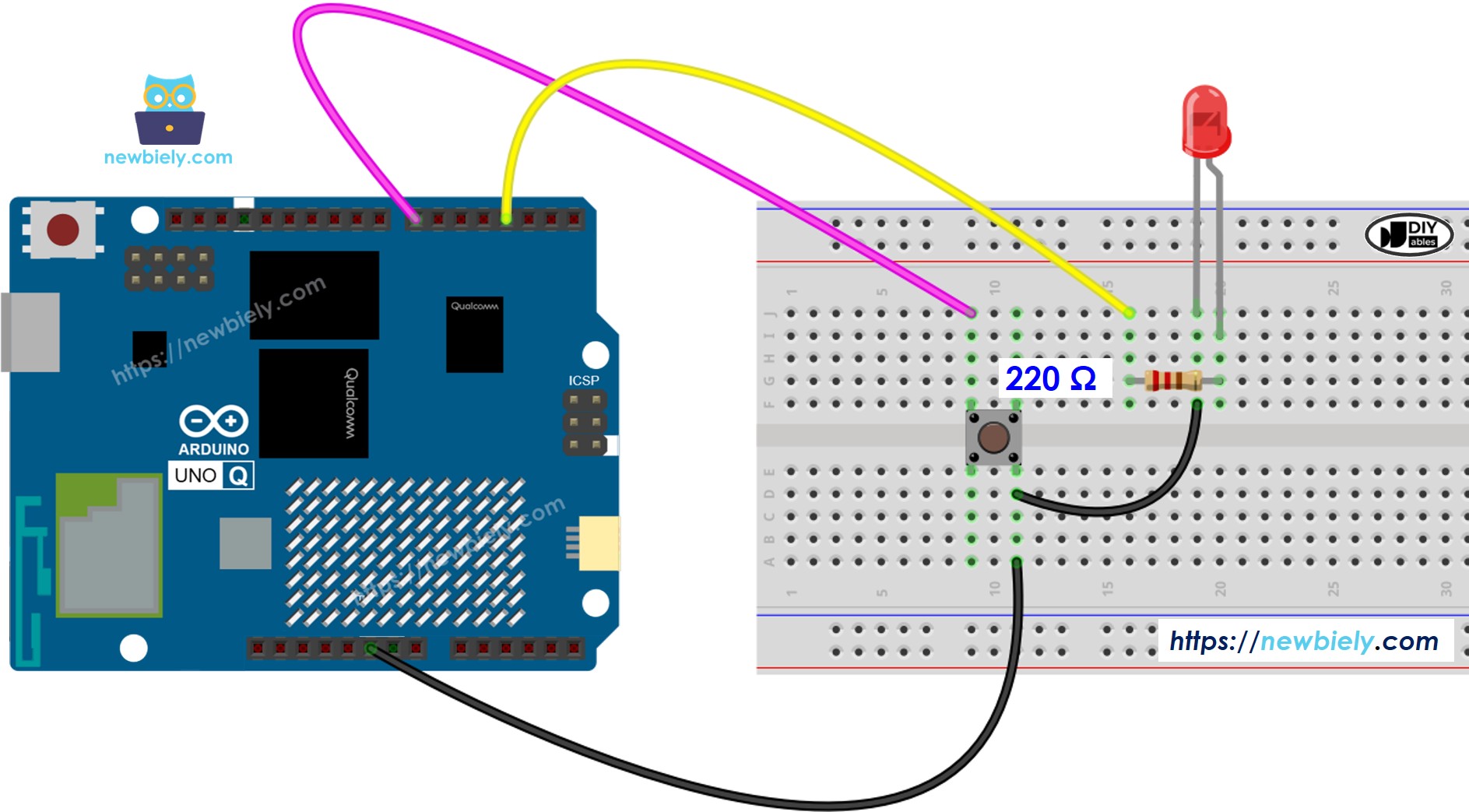

배선도
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
응용 프로그램 1 — LED는 버튼 상태를 따릅니다
MCU 코드
Arduino UNO Q에는 두 개의 프로세서가 있습니다: STM32 MCU (실시간 하드웨어 제어) 및 Qualcomm MPU (Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍됩니다. Linux 측은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방법을 보여줍니다.
버튼이 눌러지면 (LOW), LED가 켜집니다. 놓아지면 (HIGH), LED가 꺼집니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
#define BUTTON_PIN 7 // pin connected to the button
#define LED_PIN 3 // pin connected to the LED
void setup() {
pinMode(BUTTON_PIN, INPUT_PULLUP); // set pin to input pull-up mode
pinMode(LED_PIN, OUTPUT); // set pin to output mode
}
void loop() {
int buttonState = digitalRead(BUTTON_PIN); // read button state
if (buttonState == LOW) {
digitalWrite(LED_PIN, HIGH); // button pressed → LED on
} else {
digitalWrite(LED_PIN, LOW); // button released → LED off
}
}
빠른 단계
- Arduino UNO Q를 처음 사용하세요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따라 개발 환경을 준비하세요.
- 구성 요소를 배선합니다: 배선도에 따라 버튼을 핀 7에, LED (220 Ω 저항 포함)를 핀 3에 연결합니다.
- 연결: Arduino UNO Q를 USB-C 케이블로 컴퓨터에 연결합니다.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q를 감지할 때까지 기다립니다.
- 새 앱 만들기: 새 앱 만들기 버튼을 클릭합니다.
- 앱에 이름을 지정합니다 (예: DIYables_ButtonLED).
- 만들기를 클릭하여 확인합니다.
- 새 앱 내에서 생성된 폴더 및 파일 집합이 표시됩니다.
- sketch/sketch.ino 파일을 찾습니다. 이것이 MCU 스케치를 붙여넣을 위치입니다.
스케치를 붙여넣습니다: 위의 MCU 코드를 복사하여 스케치 파일에 붙여넣습니다. 다른 파일은 기본값으로 유지합니다.
업로드: Arduino App Lab에서 실행 버튼을 클릭하여 STM32에 컴파일하고 업로드합니다.
- 버튼을 누르고 있습니다 — LED가 켜져야 합니다. 놓으세요 — LED가 꺼져야 합니다.
응용 프로그램 2 — 각 버튼 누름에서 LED 토글
MCU 코드 — 디바운스 없음
이 버전은 HIGH→LOW 전환을 감지하고 LED를 토글합니다. 디바운스 없이 빠른 접점 바운싱은 누름당 여러 토글을 일으킬 수 있습니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
#define BUTTON_PIN 7 // pin connected to the button
#define LED_PIN 3 // pin connected to the LED
int led_state = LOW;
int button_state;
int prev_button_state;
void setup() {
pinMode(BUTTON_PIN, INPUT_PULLUP); // set pin to input pull-up mode
pinMode(LED_PIN, OUTPUT); // set pin to output mode
button_state = digitalRead(BUTTON_PIN);
}
void loop() {
prev_button_state = button_state;
button_state = digitalRead(BUTTON_PIN); // read new state
if (prev_button_state == HIGH && button_state == LOW) {
// button just pressed — toggle LED
led_state = !led_state;
digitalWrite(LED_PIN, led_state);
}
}
빠른 단계
- 응용 프로그램 1에서 같은 배선과 앱을 사용합니다.
- 스케치를 위의 코드로 바꾸고 실행을 클릭합니다.
- 버튼을 여러 번 누르고 놓습니다 — LED가 매번 토글되어야 합니다.
- 부정확한 동작 (이중 토글)을 볼 수 있습니다 — 이것은 버튼 바운싱으로 인한 것입니다.
MCU 코드 — 디바운스 포함 (ezButton 사용)
ezButton 라이브러리는 디바운싱을 자동으로 처리합니다 — 각 버튼 누름은 정확히 하나의 isPressed() 이벤트를 트리거합니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
#include <ezButton.h>
#define BUTTON_PIN 7 // pin connected to the button
#define LED_PIN 3 // pin connected to the LED
ezButton button(BUTTON_PIN); // create ezButton object attached to pin 7
int led_state = LOW;
void setup() {
pinMode(LED_PIN, OUTPUT);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
// toggle LED state
led_state = !led_state;
digitalWrite(LED_PIN, led_state);
}
}
빠른 단계
- 위에서 같은 배선과 앱을 사용합니다.
- 스케치를 디바운스 버전으로 바꾸고 실행을 클릭합니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for ezButton created by ArduinoGetStarted.com and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 버튼을 여러 번 누르고 놓습니다 — LED는 이제 누름당 정확히 한 번 토글됩니다.
Linux + MCU Bridge 프로그래밍
Arduino UNO Q에는 함께 작동하는 두 개의 프로세서가 있습니다: MPU (Qualcomm, Debian Linux 실행) 및 MCU (STM32, Zephyr OS로 Arduino 스케치 실행). 그들은 Arduino_RouterBridge 라이브러리를 통해 RPC를 사용하여 통신합니다. 절대 원본 시리얼 포트를 통해 통신하지 않습니다.
- 버튼 및 LED는 MCU (STM32)에 연결됩니다 — 버튼은 디지털 입력 핀에, LED는 STM32의 디지털 출력 핀에 배선됩니다. MCU는 토글 논리 및 ezButton을 사용한 디바운싱을 처리합니다.
- MPU는 버튼을 읽거나 LED를 직접 제어할 수 없습니다 — Bridge.call()을 통해 MCU에서 LED 상태를 요청해야 합니다.
- MPU는 Wi-Fi입니다 — MPU가 Wi-Fi가 있는 전체 Debian Linux를 실행하기 때문에 Telegram을 통해 LED 상태를 보고할 수 있습니다.
- 통신: Linux 측의 Bridge.call()은 MCU 측의 Bridge.provide() 함수를 호출합니다
- ⚠️ 예약됨: /dev/ttyHS1 (Linux) 및 Serial1 (MCU)는 Arduino Router에서 사용합니다 — 절대 직접 열지 마십시오
요약하면: MPU가 LED 상태를 요청 → MCU가 현재 상태를 읽음 → MCU가 ON 또는 OFF를 보고 → MPU가 기록하거나 전달합니다.
MCU 스케치 — Bridge 및 Monitor 출력이 있는 버튼-LED 토글:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
#include "Arduino_RouterBridge.h"
#include <ezButton.h>
#define BUTTON_PIN 7
#define LED_PIN 3
ezButton button(BUTTON_PIN);
int led_state = LOW;
void get_led_state() {
Monitor.println(led_state == HIGH ? "LED: ON" : "LED: OFF");
}
void setup() {
pinMode(LED_PIN, OUTPUT);
button.setDebounceTime(50);
Bridge.begin();
Monitor.begin();
Bridge.provide("get_led_state", get_led_state);
Monitor.println("Button-LED Bridge ready");
}
void loop() {
button.loop();
if (button.isPressed()) {
led_state = !led_state;
digitalWrite(LED_PIN, led_state);
Monitor.println(led_state == HIGH ? "Button pressed → LED ON" : "Button pressed → LED OFF");
}
}
Python 스크립트 (Arduino App Lab) — Linux에서 LED 상태 폴링:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
from arduino.app_utils import *
import time
def loop():
while True:
state = Bridge.call("get_led_state")
print(f"LED state: {state}")
time.sleep(3)
App.run(user_loop=loop)
- 참고: Bridge.begin()이 MCU 스케치에서 호출되는지 확인하고 Linux 측에서 Python 스크립트를 실행하기 전에 스케치가 업로드되었는지 확인합니다.
- ⚠️ 경고: Linux에서 /dev/ttyHS1을 직접 열거나 MCU에서 Serial1을 사용하지 마십시오 — 이들은 Arduino Router에서 예약되어 있으며 액세스하면 Bridge가 손상됩니다.
빠른 단계
- MCU 스케치 업로드: Arduino App Lab을 열고, 새 앱을 만들고, Bridge MCU 스케치를 위의 sketch/sketch.ino에 붙여넣고, ezButton 및 Arduino_RouterBridge 라이브러리를 설치하고, 실행을 클릭합니다.
- Python 스크립트 추가: 위의 Python 코드를 같은 앱의 Python 탭에 붙여넣습니다.
- 앱 실행: 실행을 클릭합니다 — Python 측이 3초마다 LED 상태를 폴링합니다.
- 버튼을 여러 번 누릅니다 LED를 토글합니다.
- 콘솔 확인: 콘솔 탭을 열고 → MCU Monitor 서브탭으로 실시간으로 토글 이벤트가 기록되는 것을 확인합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Button-LED Bridge ready
Button pressed → LED ON
Button pressed → LED OFF
Button pressed → LED ON
Telegram 통합
Telegram을 통해 어디에서나 현재 LED 상태를 원격으로 확인합니다.
아직 Telegram 봇이 없으면 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참고하여 봇 토큰을 획득합니다.
MCU 스케치: 이전 Bridge 섹션의 같은 MCU 스케치를 유지합니다 — 변경 필요 없음. STM32에 이미 업로드되어 있고 실행 중인지 확인합니다.
Python 스크립트 (Arduino App Lab) — LED 상태용 Telegram 봇:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-button-led
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/state":
state = Bridge.call("get_led_state")
send_message(chat_id, f"LED is currently: {state}")
else:
send_message(chat_id, "Commands:\n/state — check current LED state (ON or OFF)")
time.sleep(1)
App.run(user_loop=loop)
- 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꿉니다.
- /state를 보내 LED가 현재 ON 또는 OFF인지 확인합니다.
빠른 단계
- MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다 (아직 완료하지 않았으면 먼저 업로드합니다).
- Telegram 스크립트를 붙여넣습니다: 위의 Python 코드를 Arduino App Lab의 앱의 Python 탭에 복사합니다.
- 토큰 설정: 스크립트의 YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꿉니다.
- 앱 실행: 실행을 클릭합니다 — 봇이 Telegram 메시지를 수신 대기합니다.
- 테스트: 버튼을 눌러 LED를 토글한 다음 /state를 보냅니다 — 상태가 일치하는지 확인합니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /state
[2026-04-29 12:00:01] LED is currently: ON
[2026-04-29 12:03:20] Telegram: /state
[2026-04-29 12:03:20] LED is currently: OFF
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw 통합
이 튜토리얼을 OpenClaw에 적용하려면 아두이노 우노 Q - OpenClaw 튜토리얼의 지시를 참고합니다
응용 프로그램/프로젝트 아이디어
- Telegram LED 모니터: 물리 버튼을 눌러 램프를 토글하고 Telegram에서 원격으로 상태 확인
- 물리 경보 토글: 버튼을 사용하여 경보를 활성화/비활성화하고 어디에서나 상태 확인
- 프레젠테이션 컨트롤러: 버튼으로 디스플레이 또는 알림 표시등을 토글하면서 원격으로 상태 확인
- 야간 모드 스위치: 버튼을 눌러 기기의 야간 모드를 토글합니다. Telegram을 통해 모니터
- 액세스 확인: 버튼을 눌러 진입을 확인합니다. Telegram을 통해 LED/게이트 상태 확인
도전
- 쉬움: 첫 번째 LED가 켜질 때 꺼지는 두 번째 LED를 추가합니다 (LED 교대)
- 중간: Bridge 스케치를 확장하여 총 버튼 누름 수를 계산하고 개수를 get_press_count()로 노출합니다
- 고급: LED 상태가 변경될 때마다 자동으로 알림을 보내는 Telegram 봇을 빌드합니다 — Python에서 모니터링 루프를 사용하여 상태를 폴링하고 이전 값과 비교합니다
