아두이노 우노 Q 도어 센서 LED
Arduino UNO Q에서 도어 센서와 LED를 조합하여 도어가 열리면 자동으로 LED가 켜지고 도어가 닫히면 LED가 꺼지도록 하세요. Bridge와 Telegram을 추가하여 LED를 원격으로 제어하고 도어 알림을 즉시 받을 수 있습니다.
이 튜토리얼에서 배울 내용:
- Arduino UNO Q MCU에 도어 센서와 LED를 연결하는 방법
- MCU를 프로그래밍하는 방법(C/C++ Arduino 코드)으로 도어 센서로 LED를 제어
- Linux 측(Python)과 MCU 측(C/C++)을 모두 프로그래밍하여 Bridge를 통해 도어 상태를 모니터링하고 LED를 제어
- Arduino UNO Q에서 도어가 열리거나 닫힐 때 Telegram 알림을 받고 LED를 원격으로 제어
- Arduino UNO Q에서 도어 센서 및 LED와 함께 OpenClaw를 사용하는 방법
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | Arduino Uno Q용 USB 케이블 | 아마존 | |
| 1 | × | 도어 센서 | 쿠팡 | 아마존 | |
| 1 | × | LED | 쿠팡 | 아마존 | |
| 1 | × | LED Module | 아마존 | |
| 1 | × | 220 ohm 저항 | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼 와이어 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

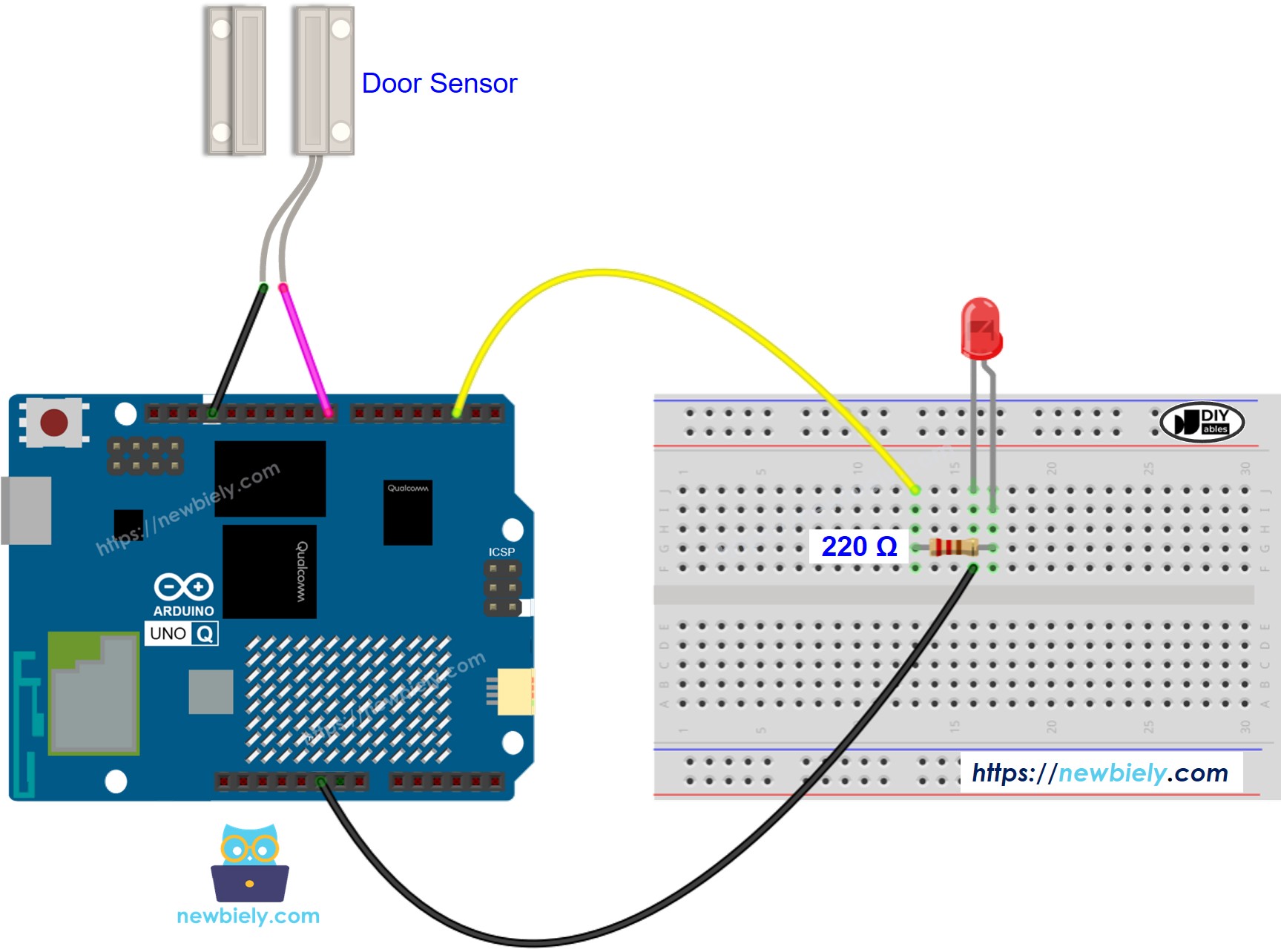

배선 다이어그램
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
도어 센서:
| 도어 센서 핀 | Arduino UNO Q MCU |
|---|---|
| Pin 1 | GND |
| Pin 2 | D9 (with INPUT_PULLUP) |
LED:
| LED 핀 | Arduino UNO Q MCU |
|---|---|
| Anode (+) | D3 (via 220Ω 저항) |
| Cathode (-) | GND |
도어 센서 + LED 프로그래밍 방법
- 핀 설정:
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP);
pinMode(LED_PIN, OUTPUT);
- LED 상태를 도어 센서와 동기화:
int door_state = digitalRead(DOOR_SENSOR_PIN);
if (door_state == HIGH)
digitalWrite(LED_PIN, HIGH); // door open → LED ON
else
digitalWrite(LED_PIN, LOW); // door closed → LED OFF
Arduino UNO Q 코드
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다:
- STM32 MCU는 도어 센서를 읽고 LED를 직접 제어합니다 — 지연이 필요하지 않으며, 모든 로직이 MCU에서 실행됩니다
- Qualcomm MPU는 Debian Linux를 실행하며 Wi-Fi, Python 및 클라우드 연결을 처리합니다
- 이 섹션에서는 MCU만 프로그래밍됩니다 — Linux 측은 유휴 상태입니다. 이후 섹션에서는 두 프로세서가 Bridge를 통해 함께 작동하는 방법을 보여줍니다.
도어가 열리면 LED가 켜지고 닫히면 꺼집니다. 상태는 500ms마다 Serial Monitor에 출력됩니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor-led
*/
#define DOOR_SENSOR_PIN 9
#define LED_PIN 3
int door_state;
void setup() {
Serial.begin(9600);
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP);
pinMode(LED_PIN, OUTPUT);
Serial.println("Arduino UNO Q Door Sensor + LED ready");
}
void loop() {
door_state = digitalRead(DOOR_SENSOR_PIN);
if (door_state == HIGH) {
Serial.println("The door is open → LED ON");
digitalWrite(LED_PIN, HIGH);
} else {
Serial.println("The door is closed → LED OFF");
digitalWrite(LED_PIN, LOW);
}
delay(500);
}
빠른 단계
Arduino UNO Q를 처음 사용하시나요? 계속하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따르세요.
- 설치: 자석을 도어에, reed switch를 도어 프레임에 고정하세요.
- 연결: 배선 다이어그램에 표시된 대로 도어 센서와 LED를 Arduino UNO Q MCU에 연결하세요.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 Arduino UNO Q가 감지될 때까지 기다리세요.
- 새 App 만들기: Create New App 버튼을 클릭하세요.
- App에 이름을 지정합니다. 예: DoorSensorLed
- Create을 클릭하여 확인합니다.
- 스케치 붙여넣기: 위의 MCU 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요. 다른 파일은 기본값으로 유지하세요.
- 라이브러리 필요 없음 — 내장 digitalRead()와 digitalWrite()만 사용합니다.
- 업로드: Arduino App Lab의 Run 버튼을 클릭하세요.
- 도어를 열고 닫고 LED와 Serial Monitor를 확인하세요.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Door Sensor + LED ready
[2026-04-29 09:00:02] The door is closed → LED OFF
[2026-04-29 09:00:05] The door is open → LED ON
[2026-04-29 09:00:08] The door is closed → LED OFF
Bridge: Linux + MCU
이 섹션에서는 두 프로세서를 모두 프로그래밍하여 Linux 측이 도어 상태를 모니터링하고, LED를 제어하며, Bridge를 통해 도어 이벤트를 감지하는 방법을 보여줍니다:
- 도어 센서 및 LED는 MCU에 연결됩니다 — MCU는 loop()에서 상태 변화를 모니터링하고 자동으로 이벤트 플래그를 설정합니다
- MPU는 도어 센서를 직접 읽거나 LED를 직접 제어할 수 없습니다 — Bridge 함수를 호출하여 상태를 쿼리하거나 명령을 발행합니다
- MPU는 Wi-Fi를 가지고 있습니다 — 완전한 Debian Linux를 실행하여 Telegram 알림을 보내고 원격 LED 제어 명령을 수락할 수 있습니다
- Arduino_RouterBridge는 두 프로세서 간의 RPC 통신을 활성화합니다
- ⚠️ /dev/ttyHS1(Linux) 및 Serial1(MCU)은 라우터에 의해 예약되어 있습니다 — 사용자 코드에서 절대 열지 마세요
요약: MCU가 loop()에서 도어 이벤트를 모니터링하고 LED를 제어합니다 → MPU가 Bridge를 통해 상태를 읽고 명령을 보냅니다 → MPU가 Wi-Fi를 통해 알림 및 원격 제어를 수행합니다.
MCU 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor-led
*/
#include "Arduino_RouterBridge.h"
#define DOOR_SENSOR_PIN 9
#define LED_PIN 3
int last_state = LOW;
bool door_opened_event = false;
bool door_closed_event = false;
String get_door_state(String arg) {
int state = digitalRead(DOOR_SENSOR_PIN);
return (state == HIGH) ? "open" : "closed";
}
String get_led_state(String arg) {
return (digitalRead(LED_PIN) == HIGH) ? "on" : "off";
}
String set_led(String arg) {
if (arg == "on") {
digitalWrite(LED_PIN, HIGH);
Monitor.println("LED turned ON via Bridge");
return "on";
} else {
digitalWrite(LED_PIN, LOW);
Monitor.println("LED turned OFF via Bridge");
return "off";
}
}
String get_event(String arg) {
if (door_opened_event) {
door_opened_event = false;
return "opened";
}
if (door_closed_event) {
door_closed_event = false;
return "closed";
}
return "none";
}
void setup() {
Bridge.begin();
Monitor.begin();
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP);
pinMode(LED_PIN, OUTPUT);
last_state = digitalRead(DOOR_SENSOR_PIN);
digitalWrite(LED_PIN, (last_state == HIGH) ? HIGH : LOW);
Bridge.provide("get_door_state", get_door_state);
Bridge.provide("get_led_state", get_led_state);
Bridge.provide_safe("set_led", set_led);
Bridge.provide("get_event", get_event);
Monitor.println("Arduino UNO Q Door Sensor + LED Bridge ready");
Monitor.println(last_state == HIGH ? "Door is open" : "Door is closed");
}
void loop() {
int state = digitalRead(DOOR_SENSOR_PIN);
if (state != last_state) {
last_state = state;
if (state == HIGH) {
door_opened_event = true;
digitalWrite(LED_PIN, HIGH);
Monitor.println("Door opened! LED ON");
} else {
door_closed_event = true;
digitalWrite(LED_PIN, LOW);
Monitor.println("Door closed. LED OFF");
}
}
}
Python 코드 (Bridge)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor-led
*/
from arduino.app_utils import *
import time
def loop():
door = Bridge.call("get_door_state")
led = Bridge.call("get_led_state")
print(f"Door: {door} LED: {led}")
time.sleep(0.5)
App.run(user_loop=loop)
빠른 단계
- 연결: 배선 다이어그램에 표시된 대로 도어 센서와 LED를 Arduino UNO Q에 연결하세요.
- Arduino App Lab 열기: Arduino App Lab을 시작하고 보드가 감지될 때까지 기다리세요.
- 새 App 만들기: Create New App을 클릭하고 이름 DoorSensorLedBridge를 입력한 후 Create를 클릭하세요.
- MCU 스케치 붙여넣기: 위의 MCU Bridge 코드를 복사하여 sketch/sketch.ino에 붙여넣으세요.
- Python 코드 붙여넣기: 위의 Python Bridge 코드를 복사하여 App의 Python 파일에 붙여넣으세요.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Arduino App Lab의 Run 버튼을 클릭하세요.
- 도어를 열고 닫으세요. LED, MCU 콘솔, Python 콘솔이 모두 반응하는 것을 확인하세요.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:01] Arduino UNO Q Door Sensor + LED Bridge ready
[2026-04-29 09:00:01] Door is closed
[2026-04-29 09:00:05] Door opened! LED ON
[2026-04-29 09:00:08] Door closed. LED OFF
[2026-04-29 09:00:15] LED turned ON via Bridge
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:00:02] Door: closed LED: off
[2026-04-29 09:00:05] Door: open LED: on
[2026-04-29 09:00:08] Door: closed LED: off
Telegram
도어가 열리거나 닫힐 때 즉시 Telegram 알림을 받고 LED를 원격으로 제어하세요.
MCU 스케치: 이전 Bridge 섹션의 동일한 MCU 스케치를 유지하세요.
Python 코드 (Telegram)
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-door-sensor-led
*/
from arduino.app_utils import *
import requests
import time
TELEGRAM_BOT_TOKEN = "YOUR_TELEGRAM_BOT_TOKEN"
CHAT_ID = "YOUR_CHAT_ID"
last_update_id = 0
def get_updates():
global last_update_id
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/getUpdates"
params = {"offset": last_update_id + 1, "timeout": 5}
try:
response = requests.get(url, params=params, timeout=10)
data = response.json()
if data["ok"]:
return data["result"]
except Exception as e:
print(f"Error getting updates: {e}")
return []
def send_message(chat_id, text):
url = f"https://api.telegram.org/bot{TELEGRAM_BOT_TOKEN}/sendMessage"
payload = {"chat_id": chat_id, "text": text}
try:
requests.post(url, data=payload, timeout=10)
except Exception as e:
print(f"Error sending message: {e}")
def loop():
# Auto-notify on door events
event = Bridge.call("get_event")
if event == "opened":
msg = "🚪 Door opened! LED is ON."
print(msg)
send_message(CHAT_ID, msg)
elif event == "closed":
msg = "🔒 Door closed. LED is OFF."
print(msg)
send_message(CHAT_ID, msg)
# Handle Telegram commands
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
if "message" not in update:
continue
message = update["message"]
chat_id = message["chat"]["id"]
text = message.get("text", "").strip()
print(f"Received: {text}")
if text == "/start":
send_message(chat_id,
"Arduino UNO Q Door Sensor + LED Bot\n"
"/door - Read current door state\n"
"/led - Read current LED state\n"
"/ledon - Turn LED on\n"
"/ledoff - Turn LED off\n"
"/event - Check for a door event")
elif text == "/door":
result = Bridge.call("get_door_state")
send_message(chat_id, f"Door state: {result}")
elif text == "/led":
result = Bridge.call("get_led_state")
send_message(chat_id, f"LED state: {result}")
elif text == "/ledon":
result = Bridge.call("set_led", "on")
send_message(chat_id, f"LED turned: {result}")
elif text == "/ledoff":
result = Bridge.call("set_led", "off")
send_message(chat_id, f"LED turned: {result}")
elif text == "/event":
result = Bridge.call("get_event")
send_message(chat_id, f"Door event: {result}")
else:
send_message(chat_id, "Unknown command. Send /start for help.")
time.sleep(0.5)
App.run(user_loop=loop)
빠른 단계
- YOUR_TELEGRAM_BOT_TOKEN을 BotFather에서 받은 실제 봇 토큰으로 교체하세요.
- YOUR_CHAT_ID를 Telegram 채팅 ID로 교체하세요.
- 이 Python 코드를 App의 Python 파일에 붙여넣으세요(동일한 MCU 스케치 유지).
- Run 버튼을 클릭하세요. 도어를 열면 Telegram 알림을 받습니다. /ledon을 전송하여 LED를 원격으로 켜세요.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 09:10:00] Waiting for Telegram messages...
[2026-04-29 09:10:05] 🚪 Door opened! LED is ON.
[2026-04-29 09:10:08] 🔒 Door closed. LED is OFF.
[2026-04-29 09:10:20] Received: /ledon
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw
You can adapt the OpenClaw to this tutorial by refering the instruction on 아두이노 우노 Q - OpenClaw Tutorial
프로젝트 아이디어
Arduino UNO Q에서 도어 센서 및 LED로 많은 유용한 프로젝트를 만들 수 있습니다:
- 입구 표시 조명: 밝은 LED를 입구 근처에 설치하세요 — 도어가 열릴 때마다 자동으로 켜져 방문객과 거주자에게 명확한 시각 신호를 제공합니다
- 원격 도어 모니터링: Telegram을 사용하여 도어가 현재 열려 있는지 또는 닫혀 있는지 어디서나 확인하고 — 도어가 예기치 않게 열려 있으면 LED를 원격으로 켜서 억제력으로 사용할 수 있습니다
- 나이트라이트 트리거: Bridge를 통해 도어가 일몰 후에 열릴 때 릴레이 제어 나이트라이트를 활성화하세요 — MPU가 set_led on 명령을 발행하기 전에 Linux에서 현재 시간을 확인합니다
- 스마트 사서함: 사서함 뚜껑에 도어 센서를 설치하세요 — 우편이 배달될 때(뚜껑이 열릴 때) LED가 켜지고 Telegram 알림이 전송되어 우편을 수령할 때를 알 수 있습니다
- 차고 도어 상태 패널: 차고 도어에 도어 센서를 사용하고 집 안의 상태 표시기로 LED를 사용하세요 — Python 측은 타임스탬프가 있는 모든 열림/닫힘 이벤트를 파일에 기록합니다
도전해 보세요
Arduino UNO Q에서 도어 센서 및 LED를 더 깊이 있게 사용할 준비가 되셨나요? 다음 도전을 시도해 보세요:
- 초급: 다른 색깔의 LED(예: 녹색)를 2개 추가하세요. 도어가 닫혀 있을 때는 항상 켜져 있고 열려 있을 때는 꺼져 있어야 합니다 — Bridge 로직 없이 이중 색상 열림/닫힘 상태 표시기를 제공합니다.
- 중급: Bridge를 통해 LED 상태를 전환하는 Telegram /toggle 명령을 구현하세요. 도어 상태와 관계없이 LED를 수동으로 제어할 수 있습니다 — 다음 도어 이벤트 시 자동 동기화를 계속합니다.
- 고급: 애니메이션 도어 열림 경고를 구축하세요: 도어가 열릴 때 MCU의 PWM을 통해 LED가 2Hz로 깜박입니다 — 별도의 Bridge 함수 set_led_blink(String)을 구현하여 "on" 또는 "off"를 인수로 받습니다.
