아두이노 우노 Q 피에조 버저
버저는 단순한 비프음부터 완전한 멜로디까지 다양한 소리를 생성합니다. 이 튜토리얼에서는 Arduino UNO Q에 피에조 버저를 연결하고, tone() 함수를 사용하여 음과 멜로디를 재생하며, Telegram을 통해 원격으로 소리를 트리거하는 방법을 배우게 됩니다.
필요한 하드웨어
| 1 | × | Arduino UNO Q | 아마존 | |
| 1 | × | USB Cable for Arduino Uno Q | 아마존 | |
| 1 | × | 3-24V 능동 피에조 버저 (Active Piezo Buzzer) | 쿠팡 | 아마존 | |
| 1 | × | (또는) Active Piezo Buzzer Module | 쿠팡 | 아마존 | |
| 1 | × | (또는) Passive Piezo Buzzer Module | 쿠팡 | 아마존 | |
| 1 | × | 브레드보드 | 쿠팡 | 아마존 | |
| 1 | × | 점퍼케이블 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 스크루 터미널 블록 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) Sensors/Servo Expansion Shield for Arduino Uno | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 브레드보드 쉴드 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 케이스 | 쿠팡 | 아마존 | |
| 1 | × | (추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트 | 아마존 |
공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.
피에조 버저 정보
능동 버저 vs 수동 버저
- 능동 버저: 전압이 인가되면 지속적인 소리 생성 — 사용하기 가장 간단함
- 수동 버저: 변하는 주파수 신호(사각파) 필요 — 다양한 톤과 멜로디를 생성할 수 있음
핀아웃
버저는 두 개의 핀을 가지고 있습니다:
- 양극(+) 핀: Arduino UNO Q 출력 핀에 연결
- 음극(−) 핀: GND에 연결
프로그래밍 방법
Arduino의 내장 tone() 함수는 모든 디지털 핀에서 사각파를 생성하여 능동 및 수동 버저를 모두 제어합니다:
- tone(pin, frequency, duration) — 주어진 주파수에서 주어진 시간 동안 음 재생
- noTone(pin) — 음 중지
배선도

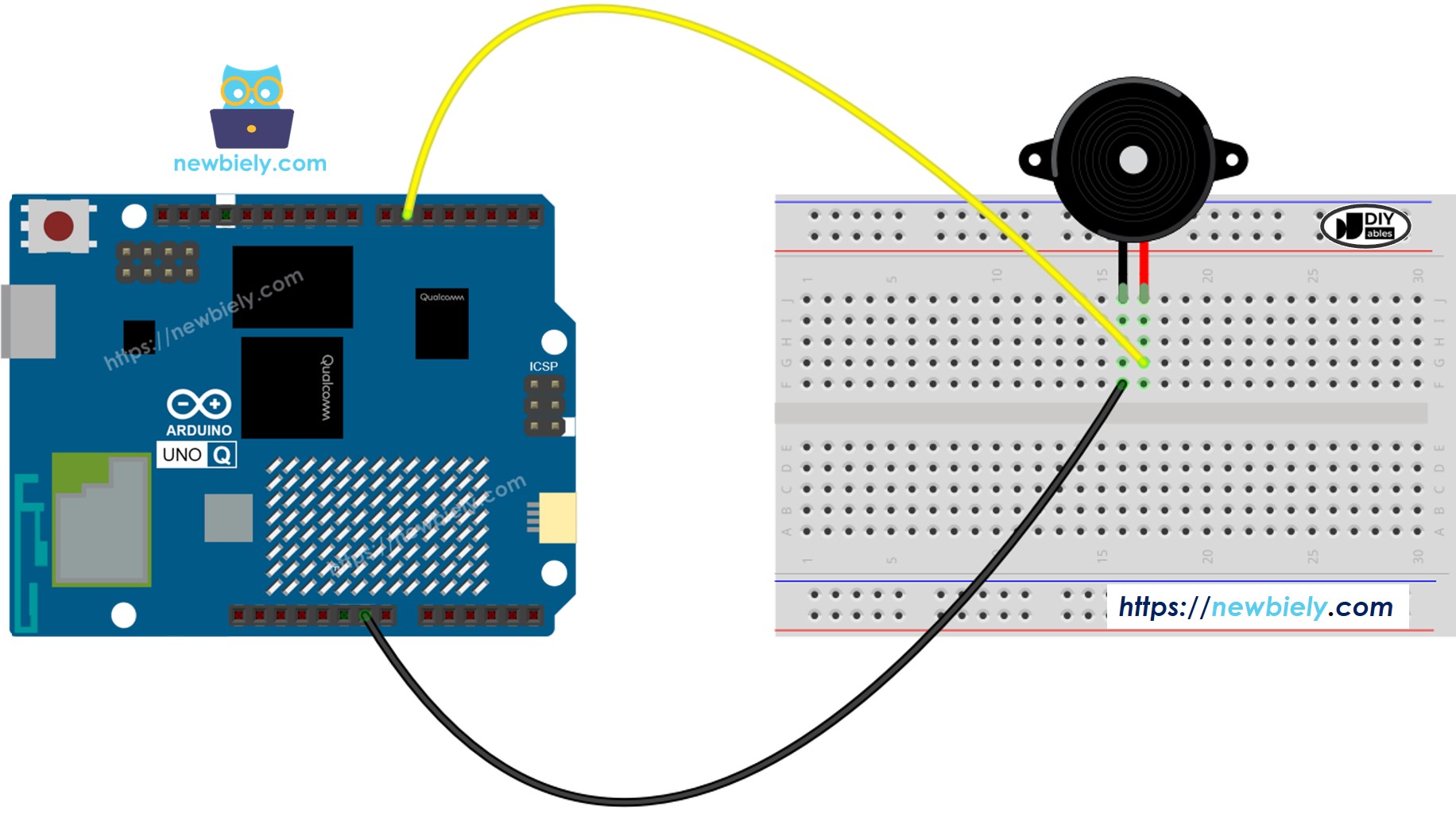

- 독립형 피에조 버저로 배선:
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

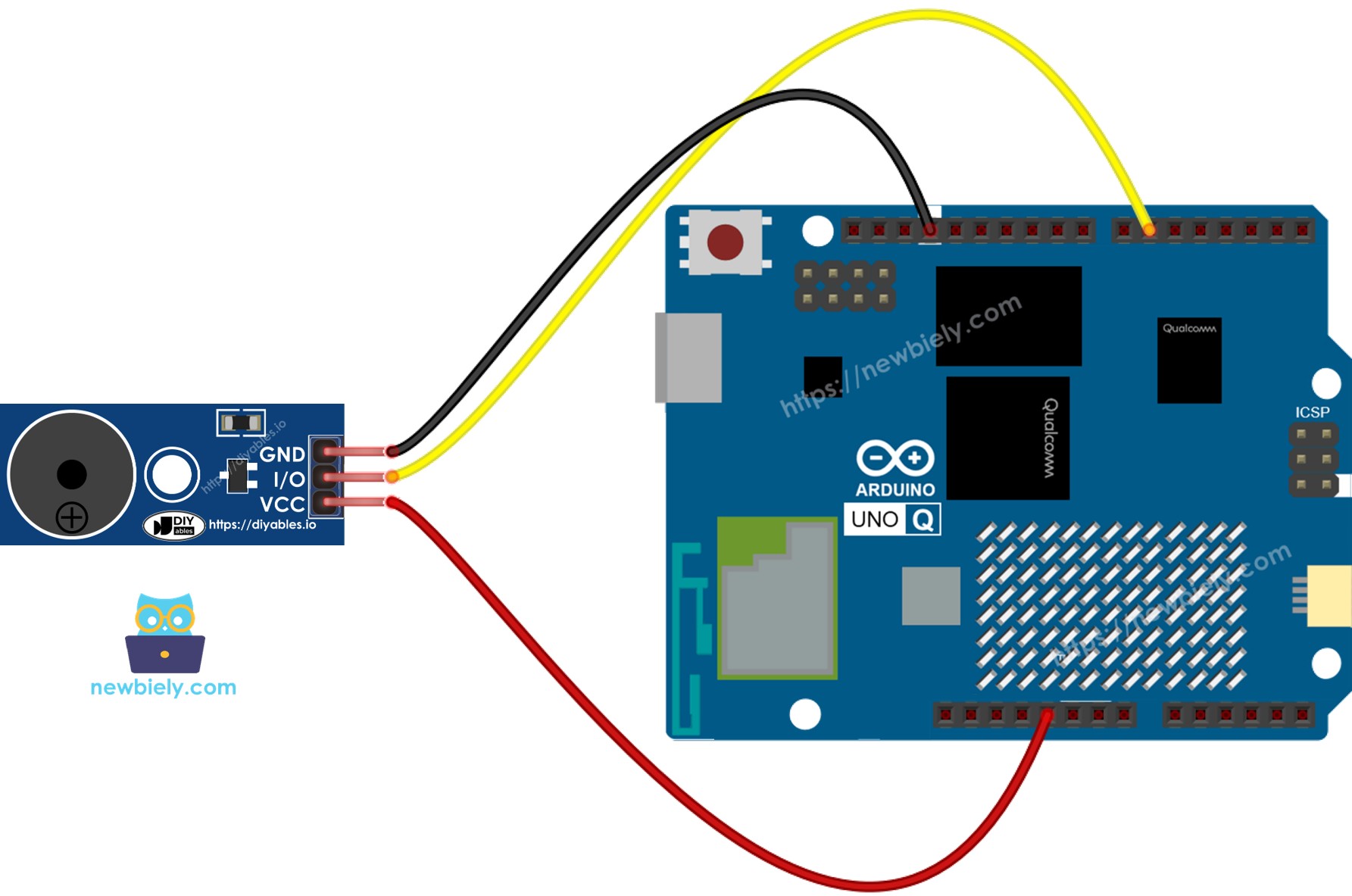

- 피에조 버저 모듈로 배선:
이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.
MCU 코드 — 멜로디 재생
Arduino UNO Q는 두 개의 프로세서를 가지고 있습니다: STM32 MCU(실시간 하드웨어 제어 담당)와 Qualcomm MPU(Debian Linux 실행). 이 섹션에서는 STM32 MCU만 프로그래밍되고 Linux 쪽은 유휴 상태입니다. 나중 섹션에서는 두 프로세서가 함께 작동하는 방법을 보여줍니다.
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 6 // pin connected to the buzzer
// notes in the melody
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
// note durations: 4 = quarter note, 8 = eighth note, etc.
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
noTone(BUZZER_PIN);
}
}
void loop() {
// melody plays once in setup — nothing needed here
}
빠른 단계
- Arduino UNO Q를 처음 사용하시나요? 진행하기 전에 아두이노 우노 Q 시작하기 튜토리얼을 따라 개발 환경을 준비하세요.
- 버저 배선: 양극 핀을 핀 6에, 음극 핀을 GND에 연결하세요.
- 연결: USB-C 케이블로 Arduino UNO Q를 컴퓨터에 연결하세요.
- Arduino App Lab 열기: Arduino App Lab을 실행하고 Arduino UNO Q를 감지할 때까지 기다리세요.
- 새 앱 만들기: Create New App 버튼을 클릭하세요.
- 앱 이름을 입력하세요. 예: DIYables_Buzzer
- Create를 클릭하여 확인하세요.
- 새로운 앱 내에 생성된 폴더와 파일 세트를 보게 됩니다.
- sketch/sketch.ino 파일을 찾으세요 — 이곳이 MCU 스케치를 붙여넣을 장소입니다.
스케치 붙여넣기: 위의 MCU 코드를 스케치 파일에 복사합니다.
pitches.h 파일 추가: 스케치에서 pitches.h라는 새 탭을 만들고 표준 Arduino pitches 헤더 내용을 붙여넣습니다.
- Install the library: Click the Add sketch library button (the open book icon with a + sign) in the left sidebar.
- Search for Arduino_RouterBridge created by Arduino and click the Install button.
Bricks
No bricks added...
Sketch Libraries
No sketch libra...
Files
python
sketch
.gitignore
README.md
app.yaml
sketch.ino
- 업로드: Arduino App Lab의 Run 버튼을 클릭하여 STM32에 컴파일 및 업로드합니다.
- 청취: 보드가 시작될 때 버저가 멜로디를 한 번 재생합니다.
멜로디 수정 — Jingle Bells
다른 곡을 재생하려면 melody[] 및 noteDurations[] 배열을 업데이트하세요. 다음은 Jingle Bells 버전입니다:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 6 // pin connected to the buzzer
// Jingle Bells notes
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
noTone(BUZZER_PIN);
}
}
void loop() {
// melody plays once in setup — nothing needed here
}
빠른 단계
- 스케치를 Jingle Bells 버전으로 바꾸고 Run을 클릭하세요.
- 버저가 시작 시 Jingle Bells를 재생하는 것을 들으세요.
Linux + MCU Bridge 프로그래밍
Arduino UNO Q는 함께 작동하는 두 개의 프로세서를 가지고 있습니다: MPU(Qualcomm, Debian Linux 실행)와 MCU(STM32, Arduino 스케치를 실행하는 Zephyr OS). 이들은 Arduino_RouterBridge 라이브러리를 통해 RPC를 사용하여 통신합니다 — 원시 시리얼 포트를 통해 통신하지 않습니다.
- 버저는 MCU(STM32)에 연결됩니다 — 디지털 출력 핀으로 배선됩니다. MCU는 tone()과 noTone()을 사용하여 버저를 구동합니다.
- MPU는 직접 버저를 제어할 수 없습니다 — Bridge.call()을 통해 MCU의 함수를 호출하여 소리를 트리거해야 합니다.
- MPU는 Wi-Fi를 가지고 있습니다 — MPU는 Wi-Fi를 가진 완전한 Debian Linux를 실행하므로 요청 시 Telegram을 통해 버저 소리를 트리거할 수 있습니다.
- 통신: Linux 쪽의 Bridge.call()은 MCU 쪽의 Bridge.provide_safe() 함수를 호출합니다(tone()/noTone()은 하드웨어 API이므로).
- ⚠️ 예약됨: /dev/ttyHS1(Linux) 및 Serial1(MCU)은 Arduino Router에서 사용됩니다 — 직접 열지 마세요.
요약하면: MPU가 비프음이나 멜로디를 요청 → MCU가 tone()을 통해 버저를 구동 → MCU가 동작을 확인 → MPU가 로그하거나 전달합니다.
MCU 스케치 — Bridge 및 Monitor 출력이 있는 버저:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-piezo-buzzer
*/
#include "Arduino_RouterBridge.h"
#include "pitches.h"
#define BUZZER_PIN 6
void beep() {
tone(BUZZER_PIN, NOTE_C5, 200);
delay(250);
noTone(BUZZER_PIN);
Monitor.println("Beep played");
}
void play_melody() {
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
int noteDurations[] = { 4, 8, 8, 4, 4, 4, 4, 4 };
int size = sizeof(noteDurations) / sizeof(int);
for (int i = 0; i < size; i++) {
int noteDuration = 1000 / noteDurations[i];
tone(BUZZER_PIN, melody[i], noteDuration);
delay((int)(noteDuration * 1.30));
noTone(BUZZER_PIN);
}
Monitor.println("Melody played");
}
void setup() {
Bridge.begin();
Monitor.begin();
Bridge.provide_safe("beep", beep);
Bridge.provide_safe("play_melody", play_melody);
Monitor.println("Piezo Buzzer Bridge ready");
}
void loop() {}
Python 스크립트(Arduino App Lab) — Linux에서 버저 트리거:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-piezo-buzzer
*/
from arduino.app_utils import *
import time
def loop():
print("Playing beep...")
Bridge.call("beep")
time.sleep(3)
print("Playing melody...")
Bridge.call("play_melody")
time.sleep(5)
App.run(user_loop=loop)
- 참고: MCU 스케치에서 Bridge.begin()이 호출되었고 Python 스크립트를 Linux 쪽에서 실행하기 전에 스케치가 업로드되었는지 확인하세요.
- ⚠️ 경고: /dev/ttyHS1(Linux)을 직접 열거나 코드에서 Serial1(MCU)을 사용하지 마세요 — 이들은 Arduino Router에서 예약되었으며 접근하면 Bridge가 작동하지 않습니다.
빠른 단계
- MCU 스케치 업로드: Arduino App Lab을 열고, 새 앱을 만들고, Bridge MCU 스케치를 sketch/sketch.ino에 붙여넣고, pitches.h를 새 탭으로 추가하고, Arduino_RouterBridge 라이브러리를 설치하고 Run을 클릭합니다.
- Python 스크립트 추가: 위의 Python 코드를 같은 앱의 Python 탭에 붙여넣습니다.
- 앱 실행: Run을 클릭합니다 — Python 쪽이 비프음과 멜로디 사이에서 자동으로 순환합니다.
- 콘솔 확인: 콘솔 탭을 열고 → MCU Monitor 서브탭에서 "Beep played"와 "Melody played" 메시지를 확인하세요.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
Piezo Buzzer Bridge ready
Beep played
Melody played
Beep played
Telegram 통합
Telegram을 통해 어디서나 원격으로 버저 소리를 트리거합니다.
아직 Telegram 봇이 없으시면, 계속하기 전에 아두이노 우노 Q - 텔레그램 봇을 참고하여 봇 토큰을 얻으세요.
MCU 스케치: 이전 Bridge 섹션의 동일한 MCU 스케치를 유지합니다 — 변경할 사항이 없습니다. STM32에 이미 업로드되고 실행 중인지 확인하세요.
Python 스크립트(Arduino App Lab) — 버저 제어용 Telegram 봇:
/*
* 이 Arduino UNO Q 코드는 newbiely.kr 에서 개발되었습니다
* 이 Arduino UNO Q 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다.
* 상세한 지침 및 연결도에 대해서는 다음을 방문하세요:
* https://newbiely.kr/tutorials/arduino-uno-q/arduino-uno-q-piezo-buzzer
*/
from arduino.app_utils import *
import requests
import time
BOT_TOKEN = "YOUR_BOT_TOKEN"
API_URL = f"https://api.telegram.org/bot{BOT_TOKEN}"
last_update_id = 0
def send_message(chat_id, text):
requests.post(f"{API_URL}/sendMessage", json={"chat_id": chat_id, "text": text})
def get_updates():
global last_update_id
resp = requests.get(f"{API_URL}/getUpdates", params={"offset": last_update_id + 1, "timeout": 5})
return resp.json().get("result", [])
def loop():
global last_update_id
updates = get_updates()
for update in updates:
last_update_id = update["update_id"]
msg = update.get("message", {})
chat_id = msg.get("chat", {}).get("id")
text = msg.get("text", "").strip()
if text == "/beep":
Bridge.call("beep")
send_message(chat_id, "Beep played on the buzzer.")
elif text == "/melody":
Bridge.call("play_melody")
send_message(chat_id, "Melody is playing on the buzzer.")
else:
send_message(chat_id, "Commands:\n/beep — play a short beep\n/melody — play a melody")
time.sleep(1)
App.run(user_loop=loop)
- 참고: YOUR_BOT_TOKEN을 Telegram의 @BotFather에서 얻은 토큰으로 바꾸세요.
- /beep을 전송하여 짧은 비프음을 트리거합니다.
- /melody를 전송하여 멜로디를 재생합니다.
빠른 단계
- MCU 스케치 업로드: 이전 섹션의 Bridge MCU 스케치를 사용합니다(아직 업로드되지 않았다면 먼저 업로드하세요).
- Telegram 스크립트 붙여넣기: 위의 Python 코드를 Arduino App Lab의 앱 Python 탭에 복사합니다.
- 토큰 설정: 스크립트의 YOUR_BOT_TOKEN을 실제 봇 토큰으로 바꾸세요.
- 앱 실행: Run을 클릭합니다 — 봇이 Telegram 메시지를 수신 대기합니다.
- 테스트: /beep을 전송하세요 — 버저에서 짧은 톤을 듣습니다. /melody를 전송하세요 — 전체 멜로디가 재생됩니다.
App Lab 콘솔 출력
sketch.ino
1#include "Arduino_RouterBridge.h"
Serial Monitor
Python
[2026-04-29 12:00:01] Telegram: /beep
[2026-04-29 12:00:01] Beep played on the buzzer.
[2026-04-29 12:03:20] Telegram: /melody
[2026-04-29 12:03:20] Melody is playing on the buzzer.
Telegram
12:45
Welcome to Telegram!
ArduinoBot
10:19
Chatting with Arduino...
BotFather
Yesterday
Your bot has been created.
ArduinoBot
bot
OpenClaw 통합
아두이노 우노 Q - OpenClaw 튜토리얼의 지침을 참고하여 이 튜토리얼에 OpenClaw를 적용할 수 있습니다.
애플리케이션/프로젝트 아이디어
- 원격 알람: 이벤트 발생 시 Telegram을 통해 원격으로 버저 알람을 트리거합니다.
- 알림 비퍼: 센서 임계값을 초과하면 비프음을 냅니다 — MPU Linux 로직에서 트리거됩니다.
- 초인종: 버튼을 사용하여 초인종 톤을 울리세요; 누군가 눌렀다는 알림을 Telegram으로 보냅니다.
- 멜로디 주크박스: Telegram 봇을 만들어 원격으로 재생할 다양한 멜로디를 선택할 수 있습니다.
- 타이머 알람: Linux MPU의 시계를 사용하여 예약된 시간에 버저 알람을 재생합니다.
도전 과제
- 쉬움: 두 번째 멜로디(예: Happy Birthday)를 추가하고 Telegram에서 /birthday로 노출합니다.
- 중간: play_n_beeps(n) Bridge 콜백을 추가하고 Telegram에서 /beep <count>로 노출합니다.
- 고급: Telegram 봇을 만들어 작업을 트리거하기 전에 카운트다운 멜로디를 재생합니다 — Linux MPU 쪽에서 시간 기반 스케줄링을 사용합니다.
