아두이노 나노 10세그먼트 LED 바 그래프

1	×	아두이노 나노	쿠팡 \| 아마존
1	×	USB A to Mini-B USB 케이블	쿠팡 \| 아마존
1	×	10 Segment LED Bar Graph	아마존
10	×	220 Ω Resistor	아마존
1	×	브레드보드	쿠팡 \| 아마존
1	×	점퍼케이블	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노용 스크루 터미널 확장 보드	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노용 브레이크아웃 확장 보드	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노용 전원 분배기	쿠팡 \| 아마존

공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

이 튜토리얼에서는 아두이노 나노로 10세그먼트 LED 바 그래프 디스플레이를 제어하는 방법을 알려 드립니다. 자세히 말하면 다음을 배웁니다:

아두이노 나노를 10세그먼트 LED 바 그래프에 연결하는 방법
LED 바 디스플레이를 구동하도록 아두이노 나노를 프로그래밍하는 방법

10세그먼트 LED 바 그래프에 대하여

	10세그먼트 LED 바 그래프
세그먼트 수	10
LED 색상	밝은 빨간색
순방향 전압	세그먼트당 약 2V
순방향 전류	세그먼트당 최대 20mA
필요한 저항	세그먼트당 220Ω

10세그먼트 LED 바 그래프 핀아웃

애노드 핀(A1–A10): 220Ω 저항을 거쳐 GPIO 핀에 연결해야 합니다
캐소드 핀(K1–K10): GND에 연결해야 합니다

※ 주의:

사용하는 LED 바 그래프의 핀 배치는 제조사에 따라 다를 수 있습니다. 배선하기 전에 항상 데이터시트나 부품에 인쇄된 표시를 확인하세요. 꼼꼼히 살펴보세요!

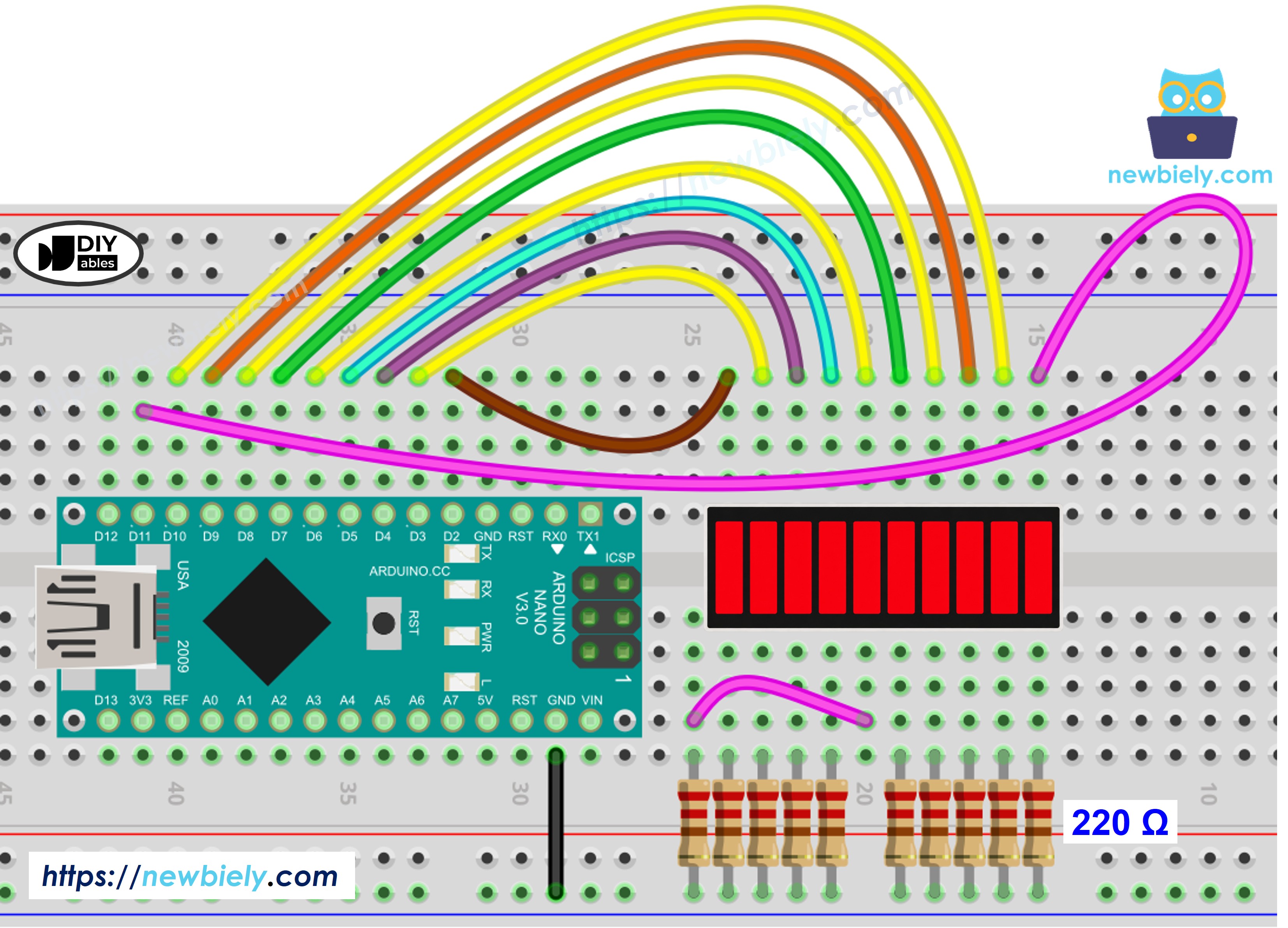

선연결

아래 표는 10세그먼트 LED 바 그래프를 아두이노 나노에 배선하는 방법을 보여 줍니다.

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

Arduino Nano와 기타 부품에 전원을 공급하는 가장 효과적인 방법은 다음 링크를 참조하세요: 아두이노 나노 전원 공급 방법.

LED 바 그래프	아두이노 나노 핀
A1 (애노드 1)	핀 2 (220Ω 경유)
A2 (애노드 2)	핀 3 (220Ω 경유)
A3 (애노드 3)	핀 4 (220Ω 경유)
A4 (애노드 4)	핀 5 (220Ω 경유)
A5 (애노드 5)	핀 6 (220Ω 경유)
A6 (애노드 6)	핀 7 (220Ω 경유)
A7 (애노드 7)	핀 8 (220Ω 경유)
A8 (애노드 8)	핀 9 (220Ω 경유)
A9 (애노드 9)	핀 10 (220Ω 경유)
A10 (애노드 10)	핀 11 (220Ω 경유)
K1–K10 (캐소드)	GND

10세그먼트 LED 바 그래프를 위한 아두이노 나노 프로그래밍 방법

아두이노 나노로 10세그먼트 LED 바 그래프를 사용하는 데는 라이브러리 설치가 필요하지 않습니다. 이 부품은 아두이노 내장 함수를 사용하여 GPIO 핀으로 직접 구동됩니다.

첫 번째 단계는 LED 바 그래프 애노드에 연결된 출력 핀을 정의하는 것입니다: const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
pinMode()를 사용하여 각 핀을 출력으로 지정합니다
digitalWrite(ledPins[i], HIGH);로 세그먼트를 켭니다
digitalWrite(ledPins[i], LOW);로 세그먼트를 끕니다

10세그먼트 LED 바 그래프를 위한 아두이노 나노 코드

/* * 이 아두이노 나노 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 나노 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-nano/arduino-nano-10-segment-led-bar-graph */ const int NUM_SEGMENTS = 10; const int ledPins[NUM_SEGMENTS] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11}; void printBar(int litCount) { Serial.print("Bar: ["); for (int i = 0; i < NUM_SEGMENTS; i++) { Serial.print(i < litCount ? "*" : " "); } Serial.println("]"); } void setup() { Serial.begin(9600); for (int i = 0; i < NUM_SEGMENTS; i++) { pinMode(ledPins[i], OUTPUT); digitalWrite(ledPins[i], LOW); } } void loop() { for (int i = 0; i < NUM_SEGMENTS; i++) { digitalWrite(ledPins[i], HIGH); printBar(i + 1); delay(100); } delay(500); for (int i = NUM_SEGMENTS - 1; i >= 0; i--) { digitalWrite(ledPins[i], LOW); printBar(i); delay(100); } delay(500); }

빠른 단계

아두이노 나노를 처음 사용한다면, Arduino IDE에서 아두이노 나노 환경을 설정하는 방법을 확인하세요.

배선도와 같이 부품을 연결합니다.
USB 케이블로 아두이노 나노 보드를 컴퓨터에 연결합니다.
컴퓨터에서 Arduino IDE를 엽니다.
Tools에서 올바른 보드와 포트를 선택합니다.
위 코드를 복사하여 Arduino IDE에 붙여넣습니다.
Upload를 클릭하여 코드를 아두이노 나노에 업로드합니다.
보드레이트 9600으로 Serial Monitor를 열어 출력을 확인합니다.

시리얼 모니터 출력

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano' on 'COM15')

New Line

9600 baud

Bar: [* ] Bar: [** ] Bar: [*** ] Bar: [**** ] Bar: [***** ] Bar: [****** ] Bar: [******* ] Bar: [******** ] Bar: [********* ] Bar: [**********] Bar: [********* ] Bar: [******** ] Bar: [******* ] Bar: [****** ] Bar: [***** ] Bar: [**** ] Bar: [*** ] Bar: [** ] Bar: [* ] Bar: [ ]

Ln 11, Col 1

Arduino Nano on COM15

추가 지식

10세그먼트 LED 바 그래프는 숫자 표시보다 눈금 막대가 더 직관적인 프로젝트에서 시각적인 레벨 표시기로 사용하기에 적합합니다. 각 세그먼트가 하나의 단계에 해당하기 때문에, 보는 사람이 숫자를 읽지 않아도 양이나 세기를 한눈에 알 수 있습니다.

실제 활용 예로는 배터리 충전량 표시기, 오디오 볼륨 바, 신호 세기 표시기, 시간이 정해진 작업의 진행 표시 등이 있습니다. 어느 경우든 켜진 세그먼트의 수가 측정값의 비율을 나타냅니다. 예를 들어 10개 중 5개 세그먼트를 켜서 50% 충전 또는 절반 볼륨을 표시할 수 있습니다.

이런 응용을 만들 때는 보통 측정값을 센서의 전체 범위에 맞춰 세그먼트 개수로 변환한 다음, 그 개수만큼 세그먼트를 순서대로 켜는 방식을 사용합니다. 이 변환은 아두이노의 map() 함수로 할 수 있어서, 계산이 간단하고 입력 범위가 바뀌어도 쉽게 조정할 수 있습니다.
