아두이노 나노 ESP32 10 세그먼트 LED 바 그래프

이 가이드에서는 Arduino Nano ESP32와 함께 10 세그먼트 LED 바 그래프를 사용하는 방법을 배웁니다. 자세히 말하면 다음을 배웁니다:

10 세그먼트 LED 바 그래프를 Arduino Nano ESP32에 연결하는 방법.
LED 바 디스플레이를 제어하는 Arduino Nano ESP32 프로그램을 작성하는 방법.

1	×	아두이노 나노 ESP32	쿠팡 \| 아마존
1	×	USB 케이블 타입-A to 타입-C (USB-A PC용)	쿠팡 \| 아마존
1	×	USB 케이블 타입-C to 타입-C (USB-C PC용)	아마존
1	×	(옵션) DC 커넥터 전원 연결 잭 플러그 소켓	쿠팡 \| 아마존
1	×	10 Segment LED Bar Graph	아마존
10	×	220 Ω Resistor	아마존
1	×	브레드보드	쿠팡 \| 아마존
1	×	점퍼케이블	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노용 스크루 터미널 확장 보드	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노용 브레이크아웃 확장 보드	쿠팡 \| 아마존
1	×	(추천) 아두이노 나노 ESP32용 전원 분배기	쿠팡 \| 아마존

공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

10 세그먼트 LED 바 그래프에 대하여

	10 세그먼트 LED 바 그래프
세그먼트 수	10
LED 색상	밝은 빨간색
순방향 전압	세그먼트당 약 2V
순방향 전류	세그먼트당 최대 20mA
필요한 저항	세그먼트당 220Ω

핀아웃

애노드 핀 (A1–A10): 220Ω 저항을 통해 GPIO 핀에 연결합니다
캐소드 핀 (K1–K10): GND에 연결합니다

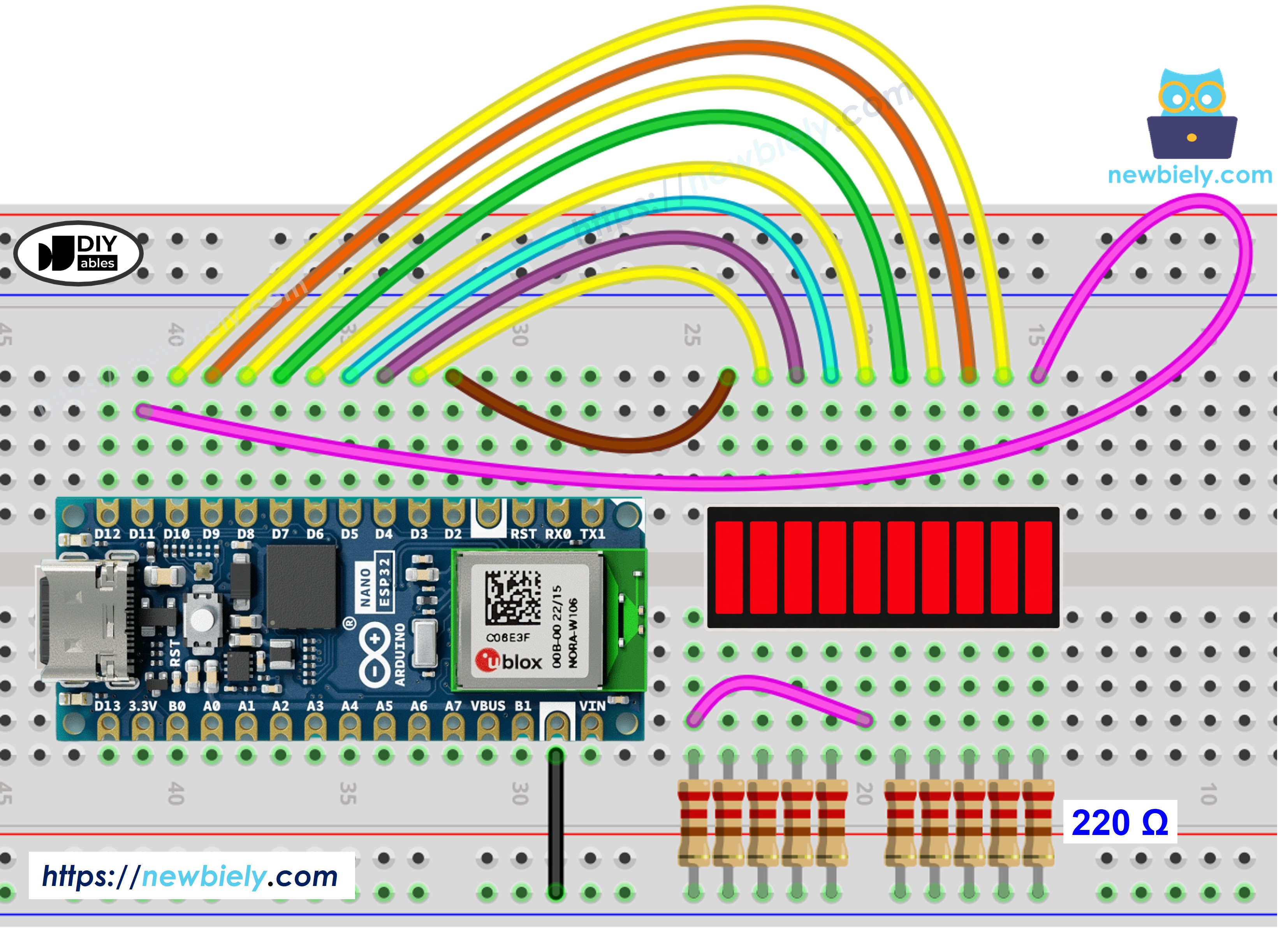

10 세그먼트 LED 바 그래프와 Arduino Nano ESP32 간의 배선도

10 세그먼트 LED 바 그래프는 Arduino Nano ESP32에 직접 연결됩니다. 220Ω 저항 외에는 추가 부품이 필요 없습니다.

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

LED 바 그래프	Arduino Nano ESP32 핀
A1 (애노드 1)	핀 2 (220Ω 경유)
A2 (애노드 2)	핀 3 (220Ω 경유)
A3 (애노드 3)	핀 4 (220Ω 경유)
A4 (애노드 4)	핀 5 (220Ω 경유)
A5 (애노드 5)	핀 6 (220Ω 경유)
A6 (애노드 6)	핀 7 (220Ω 경유)
A7 (애노드 7)	핀 8 (220Ω 경유)
A8 (애노드 8)	핀 9 (220Ω 경유)
A9 (애노드 9)	핀 10 (220Ω 경유)
A10 (애노드 10)	핀 11 (220Ω 경유)
K1–K10 (캐소드)	GND

10 세그먼트 LED 바 그래프를 위한 Arduino Nano ESP32 프로그래밍 방법

10 세그먼트 LED 바 그래프를 제어하는 데 라이브러리가 필요하지 않습니다. Arduino Nano ESP32가 디지털 출력 핀으로 직접 구동합니다.

10개의 애노드 연결을 위한 핀 배열을 정의합니다: const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
각 핀을 출력으로 설정합니다: pinMode(ledPins[i], OUTPUT);
세그먼트를 켭니다: digitalWrite(ledPins[i], HIGH);
세그먼트를 끕니다: digitalWrite(ledPins[i], LOW);

Arduino Nano ESP32 코드 - 10 세그먼트 LED 바 그래프

/* * 이 아두이노 나노 esp32 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 나노 esp32 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino-nano-esp32/arduino-nano-esp32-10-segment-led-bar-graph */ const int NUM_SEGMENTS = 10; const int ledPins[NUM_SEGMENTS] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11}; void printBar(int litCount) { Serial.print("Bar: ["); for (int i = 0; i < NUM_SEGMENTS; i++) { Serial.print(i < litCount ? "*" : " "); } Serial.println("]"); } void setup() { Serial.begin(9600); for (int i = 0; i < NUM_SEGMENTS; i++) { pinMode(ledPins[i], OUTPUT); digitalWrite(ledPins[i], LOW); } } void loop() { for (int i = 0; i < NUM_SEGMENTS; i++) { digitalWrite(ledPins[i], HIGH); printBar(i + 1); delay(100); } delay(500); for (int i = NUM_SEGMENTS - 1; i >= 0; i--) { digitalWrite(ledPins[i], LOW); printBar(i); delay(100); } delay(500); }

빠른 단계

다음 지침을 단계별로 따르세요:

LINK_GETTING_STARTED_ARDUINO_NANO_ESP32
제공된 배선도에 따라 부품을 연결합니다.
컴퓨터에서 Arduino IDE를 실행합니다.
알맞은 Arduino Nano ESP32 보드와 COM 포트를 선택합니다.
위의 코드를 복사하여 Arduino IDE에 붙여넣습니다.
Upload 버튼을 클릭하여 코드를 Arduino Nano ESP32에 업로드합니다.
시리얼 모니터를 엽니다.
LED 바가 반복해서 채워지고 비워지는 것을 관찰하고, 시리얼 모니터의 출력을 확인합니다.

시리얼 모니터 출력

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano ESP32' on 'COM15')

New Line

9600 baud

Bar: [* ] Bar: [** ] Bar: [*** ] Bar: [**** ] Bar: [***** ] Bar: [****** ] Bar: [******* ] Bar: [******** ] Bar: [********* ] Bar: [**********] Bar: [********* ] Bar: [******** ] Bar: [******* ] Bar: [****** ] Bar: [***** ] Bar: [**** ] Bar: [*** ] Bar: [** ] Bar: [* ] Bar: [ ]

Ln 11, Col 1

Arduino Nano ESP32 on COM15
