아두이노 10세그먼트 LED 바 그래프

이 튜토리얼에서는 다음을 배웁니다:

10세그먼트 LED 바 그래프를 아두이노에 연결하는 방법
10세그먼트 LED 바 그래프를 제어하도록 아두이노를 프로그래밍하는 방법

준비물

1	×	아두이노 우노 R3	쿠팡 \| 아마존
1	×	USB 2.0 타입 A-to-B 케이블 (USB-A PC용)	쿠팡 \| 아마존
1	×	USB 2.0 타입 C-to-B 케이블 (USB-C PC용)	아마존
1	×	10 Segment LED Bar Graph	아마존
10	×	220 Ω Resistor	아마존
1	×	브레드보드	쿠팡 \| 아마존
1	×	점퍼케이블	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노용 스크루 터미널 블록 쉴드	쿠팡 \| 아마존
1	×	(추천) Sensors/Servo Expansion Shield for Arduino Uno	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노용 브레드보드 쉴드	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노용 케이스	쿠팡 \| 아마존
1	×	(추천) 아두이노 우노용 프로토타이핑 베이스 플레이트 & 브레드보드 키트	아마존

공개: 이 포스팅 에 제공된 일부 링크는 아마존 제휴 링크입니다. 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

10세그먼트 LED 바 그래프에 대하여

	10세그먼트 LED 바 그래프
세그먼트 수	10
LED 색상	밝은 빨간색
순방향 전압	세그먼트당 약 2V
순방향 전류	세그먼트당 최대 20mA
필요한 저항	세그먼트당 220Ω

핀아웃

애노드 핀(A1–A10): 각각 220Ω 저항을 거쳐 GPIO 핀에 연결해야 합니다
캐소드 핀(K1–K10): 각각 GND에 연결해야 합니다

선연결

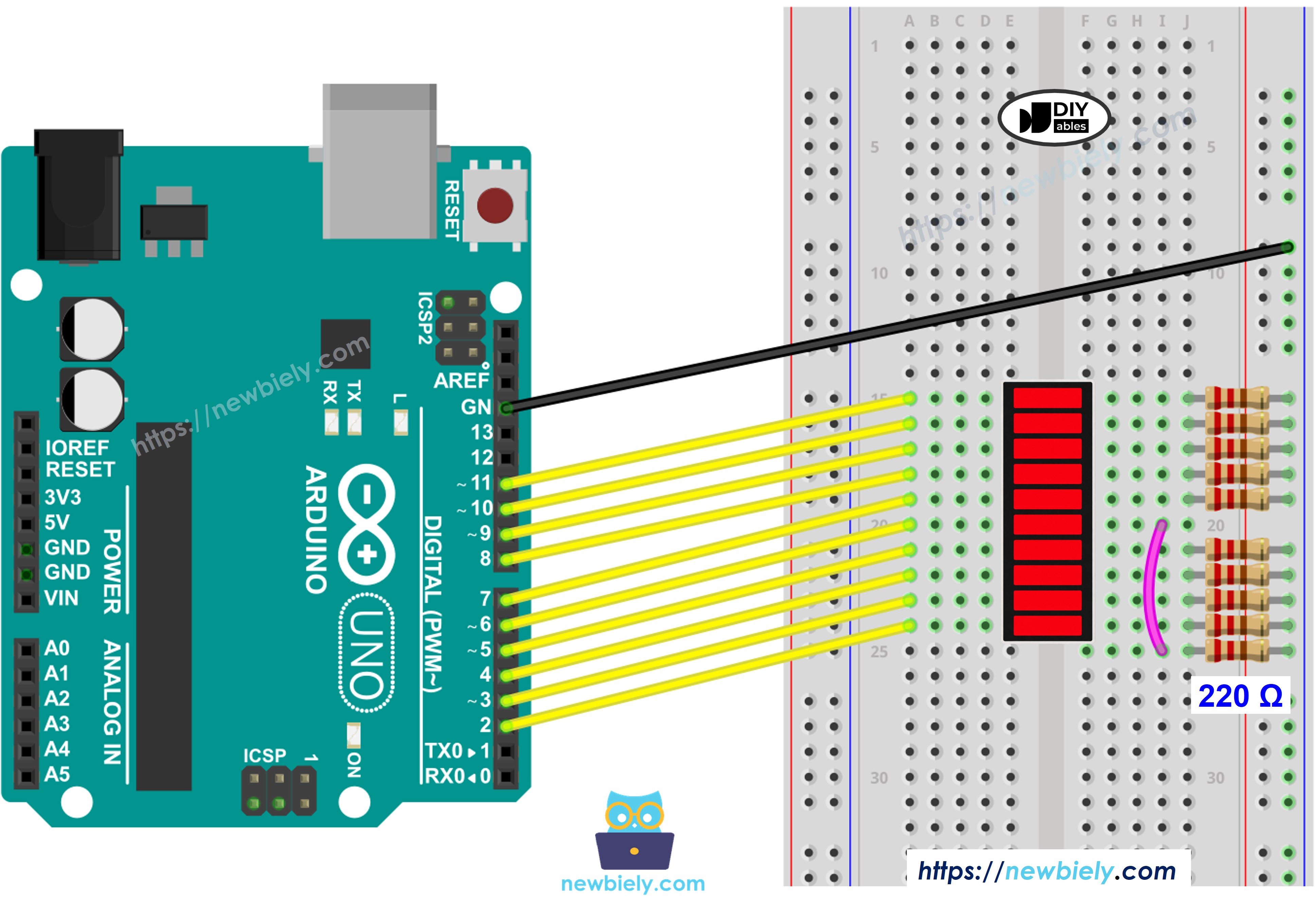

아래 표와 같이 10세그먼트 LED 바 그래프를 아두이노 우노에 연결합니다.

이 이미지는 Fritzing을 사용하여 만들어졌습니다. 이미지를 확대하려면 클릭하세요.

LED 바 그래프	아두이노 핀
A1 (애노드 1)	핀 2 (220Ω 경유)
A2 (애노드 2)	핀 3 (220Ω 경유)
A3 (애노드 3)	핀 4 (220Ω 경유)
A4 (애노드 4)	핀 5 (220Ω 경유)
A5 (애노드 5)	핀 6 (220Ω 경유)
A6 (애노드 6)	핀 7 (220Ω 경유)
A7 (애노드 7)	핀 8 (220Ω 경유)
A8 (애노드 8)	핀 9 (220Ω 경유)
A9 (애노드 9)	핀 10 (220Ω 경유)
A10 (애노드 10)	핀 11 (220Ω 경유)
K1–K10 (캐소드)	GND

10세그먼트 LED 바 그래프를 위한 아두이노 프로그래밍 방법

라이브러리 불필요: LED 바 그래프는 내장 함수 digitalWrite()만 사용합니다
핀 정의: const int ledPins[10] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
각 핀을 출력으로 설정: pinMode(ledPins[i], OUTPUT);
세그먼트 켜기: digitalWrite(ledPins[i], HIGH);
세그먼트 끄기: digitalWrite(ledPins[i], LOW);
바 상태 출력: 배열을 순회하면서 켜진 세그먼트는 *, 꺼진 세그먼트는 로 출력합니다

아두이노 코드 - 10세그먼트 LED 바 그래프

빠른 단계

USB 케이블로 아두이노를 PC에 연결합니다.
Tools 메뉴로 이동하여 올바른 보드와 포트를 선택합니다.
위 코드를 복사하여 Arduino IDE에 붙여넣습니다.
Arduino IDE에서 Upload 버튼을 클릭하여 코드를 아두이노에 업로드합니다.
LED 바 그래프가 세그먼트별로 하나씩 채워졌다가 다시 비워지는 애니메이션이 반복되는 것을 확인합니다.

/* * 이 아두이노 코드는 newbiely.kr 에서 개발되었습니다 * 이 아두이노 코드는 어떠한 제한 없이 공개 사용을 위해 제공됩니다. * 상세한 지침 및 연결도에 대해서는 다음을 방문하세요: * https://newbiely.kr/tutorials/arduino/arduino-10-segment-led-bar-graph */ const int NUM_SEGMENTS = 10; const int ledPins[NUM_SEGMENTS] = {2, 3, 4, 5, 6, 7, 8, 9, 10, 11}; void printBar(int litCount) { Serial.print("Bar: ["); for (int i = 0; i < NUM_SEGMENTS; i++) { Serial.print(i < litCount ? "*" : " "); } Serial.println("]"); } void setup() { Serial.begin(9600); for (int i = 0; i < NUM_SEGMENTS; i++) { pinMode(ledPins[i], OUTPUT); digitalWrite(ledPins[i], LOW); } } void loop() { for (int i = 0; i < NUM_SEGMENTS; i++) { digitalWrite(ledPins[i], HIGH); printBar(i + 1); delay(100); } delay(500); for (int i = NUM_SEGMENTS - 1; i >= 0; i--) { digitalWrite(ledPins[i], LOW); printBar(i); delay(100); } delay(500); }

시리얼 모니터 출력

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

Bar: [* ] Bar: [** ] Bar: [*** ] Bar: [**** ] Bar: [***** ] Bar: [****** ] Bar: [******* ] Bar: [******** ] Bar: [********* ] Bar: [**********] Bar: [********* ] Bar: [******** ] Bar: [******* ] Bar: [****** ] Bar: [***** ] Bar: [**** ] Bar: [*** ] Bar: [** ] Bar: [* ] Bar: [ ]

Ln 11, Col 1

Arduino Uno on COM15

동영상

비디오 제작은 시간이 많이 걸리는 작업입니다. 비디오 튜토리얼이 학습에 도움이 되었다면, YouTube 채널 을 구독하여 알려 주시기 바랍니다. 비디오에 대한 높은 수요가 있다면, 비디오를 만들기 위해 노력하겠습니다.
